INA216 采用WCSP封裝的、1.8V至5.5V、高精度電流感應放大器技術手冊
INA216 是一款高側電壓輸出電流分流監控器，此監控器能夠感測介于 +1.8 至 +5.5V 之間共模電壓范圍上整個分流器的壓降。 四個固定的可用增益為：25V/V，50V/V，100V/V，和 200V/V。零漂移架構的低偏移能夠?qū)崿F(xiàn)整個分流器上最大壓降低至 10mV 滿量程的電流感測，或者具有超過 1000:1 的寬動態范圍。
數據手冊：*附件：INA216 采用WCSP封裝的、1.8V至5.5V、高精度電流感應放大器技術手冊.pdf
這些器件由一個 +1.8V 至 +5.5V 的單電源供電，汲取一個 25μA 的最大電源電流。 INA216 系列產品額定溫度范圍介于 -40°C 至 +125°C 之間并采用芯片級封裝。
特性
- 芯片級封裝
- 共模范圍：+1.8V 至 +5.5V
- 偏移電壓：±30μV
- 增益誤差：±0.2% MAX
- 增益選項：
- INA216A1：25V/V
- INA216A2：50V/V
- INA216A3：100V/V
- INA216A4：200V/V
- 靜態電流：13μA
- 經緩沖的電壓輸出：無需額外的運算放大器
引腳功能和配置

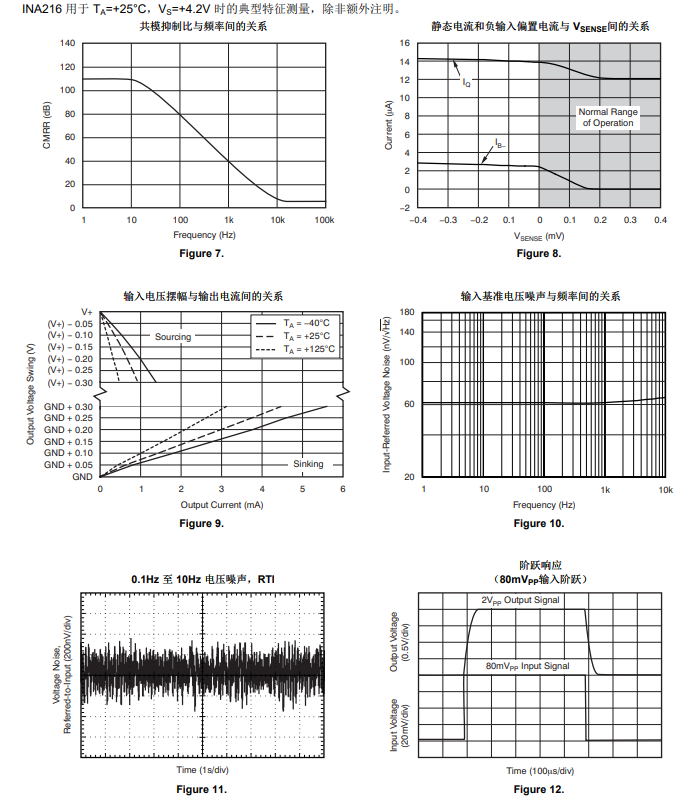

典型特性

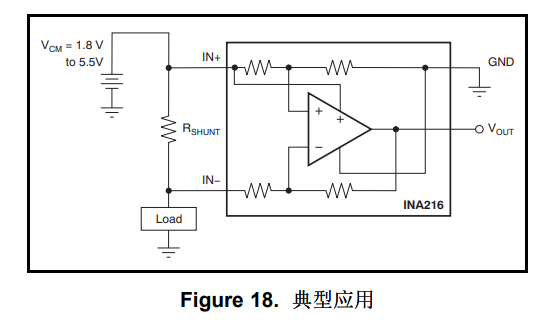

典型應用
應用
- 筆記本計算機
- 移動電話
- 電信類設備
- 電源管理
- 電池充電器
