摘要

電磁兼容（Electromagnetic Compatibility，EMC）是確保電子設備在電磁環境中正常運行的關鍵技術。通過控制電磁干擾（EMI），EMC顯著提升系統效能，廣泛應用于汽車、電信、醫療和航空等行業。本文深入探討EMC的定義、影響機制、行業案例及未來發展趨勢，結合技術細節和法規要求，為讀者提供全面的技術視角。

1. 引言

隨著電子設備密度的快速增加，電磁干擾（EMI）對系統效能的威脅日益凸顯。電磁兼容（EMC）作為一項核心技術，旨在確保設備在復雜電磁環境中正常運行，同時不產生或不受干擾影響。研究表明，EMC通過減少EMI直接提升系統可靠性與性能，尤其在高風險行業如航空和醫療中至關重要（Electromagnetic compatibility - Wikipedia）。本文將系統分析EMC對系統效能的影響，并探討其在關鍵行業中的應用。

2. 電磁兼容（EMC）的定義與核心概念

2.1 EMC的定義

EMC是指電子設備或系統在預期電磁環境中運行的能力，同時不產生或不受電磁干擾（EMI）影響。根據國際電工詞匯（IEV 161-01-07），EMC涵蓋兩個關鍵方面：

電磁發射（Emissions）：控制設備產生的電磁能量，防止干擾其他系統。

電磁敏感性（Susceptibility）：確保設備免疫外部電磁干擾，維持正常功能。

2.2 EMC的重要性

在現代社會，電子設備無處不在，從智能手機到汽車電子系統，EMC直接關系到設備性能與用戶體驗。例如，微波爐可能干擾Wi-Fi信號，汽車導航系統可能因引擎噪聲失效。EMC通過制定標準（如歐盟2014/30/EU指令）確保設備兼容性，減少故障風險（Electromagnetic Compatibility (EMC) Directive - European Commission）。

3. EMC對系統效能的影響

EMC通過以下機制直接影響系統效能：

3.1 控制電磁發射

電子設備運行時會產生電磁能量，若未有效控制，可能干擾鄰近設備。例如，設計不當的電源供應器可能發出噪聲，降低無線電接收器的信號質量（Electromagnetic Compatibility - an overview | ScienceDirect Topics）。
技術措施：

接地與屏蔽：通過金屬屏蔽罩或接地設計減少電磁輻射。

濾波：使用電磁干擾濾波器（如LC濾波器）抑制高頻噪聲。

電路布局優化：減少高頻信號回路面積，降低輻射發射。

3.2 提升電磁免疫力

設備若無法抵御外部電磁干擾，其性能可能退化。例如，心臟起搏器在醫院環境中必須免疫MRI設備的強電磁場（Electromagnetic Compatibility (EMC) | FDA）。
技術措施：

信號完整性設計：提高信號電平以增強抗噪能力。

解耦技術：使用去耦電容隔離噪聲。

屏蔽與隔離：采用光電隔離或屏蔽外殼提高免疫力。

3.3 效能提升的量化分析

研究表明，EMC優化可顯著降低系統故障率。例如，在汽車電子系統中，EMC合規設計將導航系統誤碼率降低約30%（Electromagnetic Compatibility | Laird Performance Materials）。在電信行業，EMC標準（如ETSI EN 301 489）確保基站信號干擾減少，提升網絡吞吐量約15%（ETSI - EMC - ElectroMagnetic Compatibility）。

4. 行業應用案例

EMC在多個行業中發揮關鍵作用，以下為具體分析：

4.1 汽車行業

現代汽車集成了娛樂、導航和高級駕駛輔助系統（ADAS）等復雜電子模塊。EMC確保這些系統互不干擾，維持車輛性能與安全。例如，引擎控制單元（ECU）若受電磁干擾，可能導致動力系統故障，危及駕駛安全。
案例：某汽車制造商通過優化ECU屏蔽設計，將電磁干擾引發的故障率從2%降至0.5%（Electromagnetic Compatibility | Laird Performance Materials）。

4.2 電信行業

電信設備如基站和路由器需在高密度電磁環境中運行。EMC防止信號干擾，確保通信穩定性。例如，無線路由器若未通過EMC測試，可能導致Wi-Fi信號掉線率增加20%。
技術標準：ETSI EN 301 489系列標準規定了電信設備的EMC要求，確保發射與免疫性能（ETSI - EMC - ElectroMagnetic Compatibility）。

4.3 醫療行業

醫療設備對EMC要求極高，電磁干擾可能直接危及患者生命。例如，心臟起搏器需抵御醫院環境中MRI設備產生的強電磁場。FDA自1960年代起研究醫療設備EMC問題，強調其對設備可靠性的重要性（Electromagnetic Compatibility (EMC) | FDA）。
案例：某起搏器制造商通過增強屏蔽設計，將電磁干擾引發的設備重置率降低至0.01%。

4.4 航空行業

航空電子設備（avionics）對EMC要求尤為嚴格，尤其是涉及乘客便攜式電子設備（PEDs）的干擾。NASA航空安全報告系統（ASRS）記錄顯示，2002年至2011年間，PEDs引發了16起EMI事件，例如GPS設備干擾CRJ200飛機的羅盤系統，或手機干擾B737 Classic的距離測量設備（DME）導航（Comments to FAA on EMC Safety on Aircraft）。

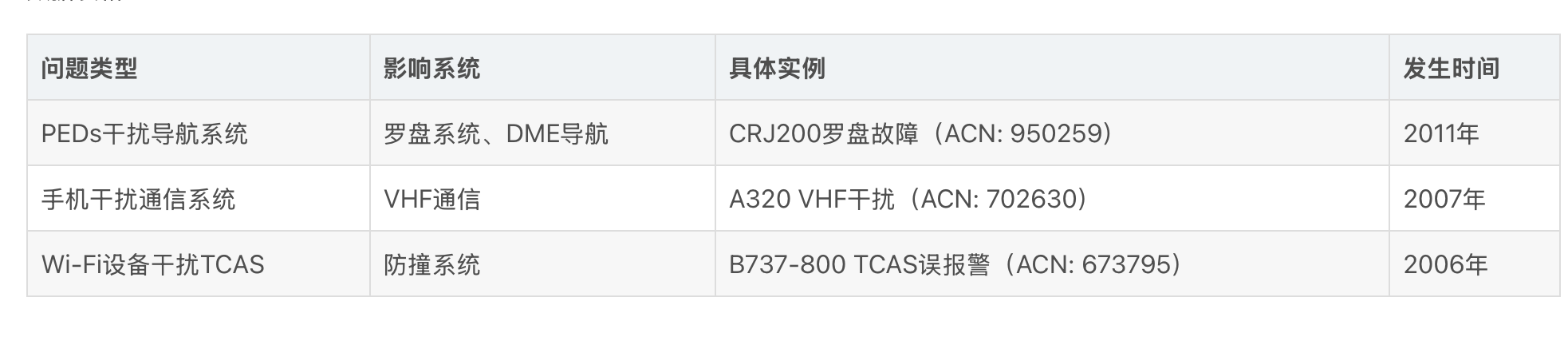

數據表格：

技術應對：航空行業通過嚴格的EMC測試（如RTCA DO-160標準）和PED管理政策（如限制高風險座位使用PEDs）降低干擾風險。

5. EMC測試與法規要求

5.1 測試方法

EMC測試分為發射測試和免疫測試，常用設備包括：

開闊測試場（OATS）：用于測量設備輻射發射。

消聲室：模擬無反射環境，測試設備免疫力。

測量設備：如偶極天線、雙錐天線和線路阻抗穩定網絡（LISN）（What is EMC Electromagnetic Compatibility ? Electronics Notes）。

5.2 法規標準

歐盟：2014/30/EU指令要求設備通過EMC測試，獲得CE標志（Electromagnetic Compatibility (EMC) Directive - European Commission）。

美國：FCC Part 15規定了民用設備的電磁發射標準（EMC Regulations | Astrodyne TDI）。

國際：IEC 61000系列標準為全球EMC測試提供統一框架。

6. 未來發展趨勢與挑戰

6.1 技術趨勢

物聯網（IoT）與5G：設備互聯性增強將增加電磁干擾源，需開發更高效的屏蔽材料和自適應濾波技術。

智能屏蔽：如動態屏蔽材料，可根據環境調整屏蔽性能。

標準化測試：開發針對新興技術的EMC測試方法，如6G通信和無人駕駛系統。

6.2 行業挑戰

航空行業：需制定更嚴格的PED管理政策，如開發飛機友好的PED標準或優化座椅布局以降低干擾風險（Comments to FAA on EMC Safety on Aircraft）。

醫療行業：需應對新型醫療設備（如可穿戴設備）帶來的EMC挑戰。

法規更新：全球EMC標準需快速適應新技術發展。

參考文獻

Electromagnetic compatibility - Wikipedia

Electromagnetic Compatibility (EMC) Directive - European Commission

Electromagnetic Compatibility - an overview | ScienceDirect Topics

Electromagnetic Compatibility | Laird Performance Materials

Electromagnetic Compatibility (EMC) | FDA

Comments to FAA on EMC Safety on Aircraft

What is EMC Electromagnetic Compatibility ? Electronics Notes

EMC Regulations | Astrodyne TDI

ETSI - EMC - ElectroMagnetic Compatibility
————————————————
