CC2595是一種PA解決方案，可擴展任何Zigbee或藍牙收發器的范圍。它是一款經濟高效、高性能的射頻前端，適用于2.4GHz頻段的低功耗和低電壓無線應用。如果使用適當?shù)耐獠坎考鋯味?a href="http://www.asorrir.com/tongxin/rf/" target="_blank">RF輸入和輸出使其與任何制造商的收發器兼容。當使用發射/接收（T/R）開關和平衡-不平衡轉換器時，它可以與現有和未來的CC24XX和CC25XX收發器產品連接。CC2595通過提供功率放大器來提高輸出功率，從而擴展了鏈路預算。它對高（+20 dBm）輸出功率非常有效，使其適用于電池供電系統。CC2595包含PA和RF匹配，用于高性能無線應用的簡單設計。它采用3×3mm、16引腳QFN封裝，帶有裸露的焊盤。

數據手冊：*附件：CC2595 用于2.4GHz ISM頻帶系統的射頻前端發射功率放大器技術手冊.pdf

特性
低成本、小包裝
外部組件很少
2.0V至3.6V操作
掉電模式下電流消耗小于1-μA
低傳輸電流消耗
3 V時98 mA，輸出+20.7 dBm（PAE=40%）
符合RoHS標準的3×3mm QFN-16封裝

引腳功能和配置

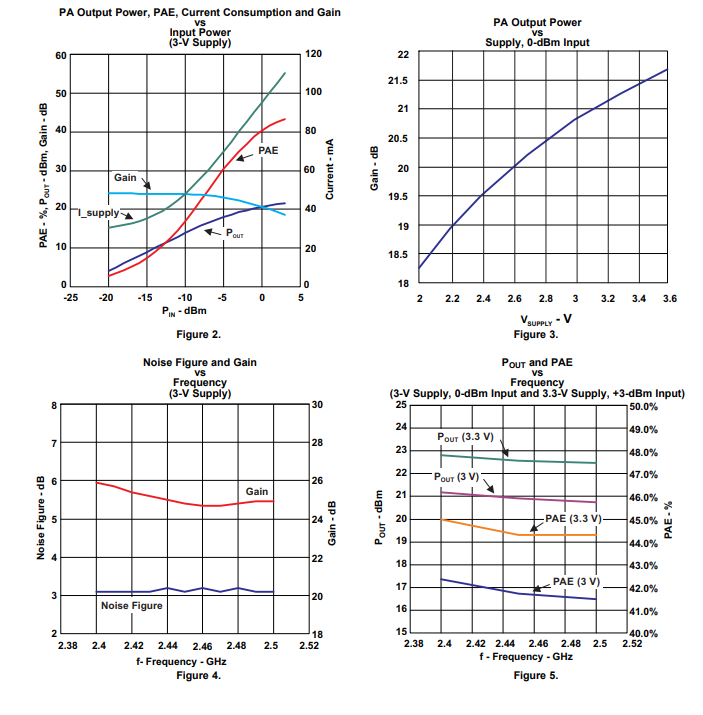

典型特性

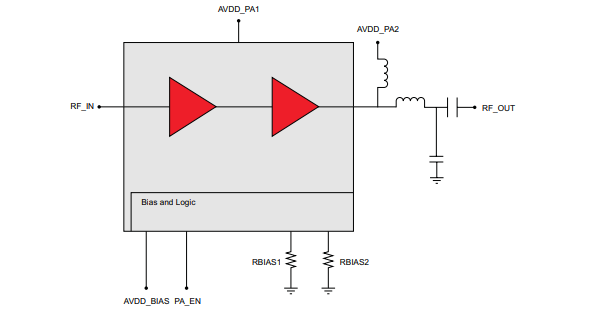

功能方框圖
