TLC08x-Q1 是首款以應用 TI BiCMOS 技術為亮點的通用運算放大器。BiMOS 系列的理念非常簡單：那就是為準備從雙電源過渡到單電流系統同時需要更高交流和直流性能的 BiFET 用戶提供一條升級途徑。憑借在整個汽車工作溫度范圍內（–40°C 至 125°C），在 4.5V 至 16V 額定電壓下所提供的出色性能，BiMOS 適合各種音頻、汽車、工業和儀表 應用。

數據手冊：*附件：TLC082-Q1 汽車級、雙通道、16V、10MHz運算放大器技術手冊.pdf

BiMOS 放大器采用 TI 獲得專利的 LBC3 BiCMOS 工藝進行開發，它將極高的輸入阻抗、低噪聲 CMOS 前端與高驅動雙極輸出級相結合，因而在兩方面都實現了最佳性能 特性 。與 TL08x-Q1 BiFET 早期產品相比，其交流性能得以提升，具有 10MHz 的帶寬和 8.5nV/√Hz 的電壓噪聲。這些 特性 使得 TLC08x-Q1 器件非常適合應用于 ADAS（例如短距離雷達）和汽車車身。TLC082-Q1 還適用于信息娛樂和儀表組，可用作汽車音頻應用中的 前置放大器。

直流性能提升包括 VICR 得到保證，包括接地、輸入失調電壓降低 4 倍至 1.5mV（最大值），以及電源抑制增大了 40dB 達到 130dB。還有一項出色的 特性， 即利用超小尺寸的 MSOP PowerPAD?封裝能夠輕松驅動 ±50mA 的負載，從而使 TLC08x-Q1 成為理想的高性能通用運算放大器系列。

特性
? 寬帶寬：10MHz
? 高輸出驅動
– IOH：–1.5V VDD 時為 57mA
– IOL：0.5V 時為 55mA
? 高壓擺率
– SR+：16V/μs
– SR?：19V/μs
? 寬電源電壓范圍：4.5V 至 16V
? 電源電流：每通道 1.9mA
? 低輸入噪聲電壓：8.5nV/√Hz
? 輸入失調電壓：60μV
? 適用于 TLC082-Q1 的超小型 8 引腳 MSOPPowerPAD 封裝

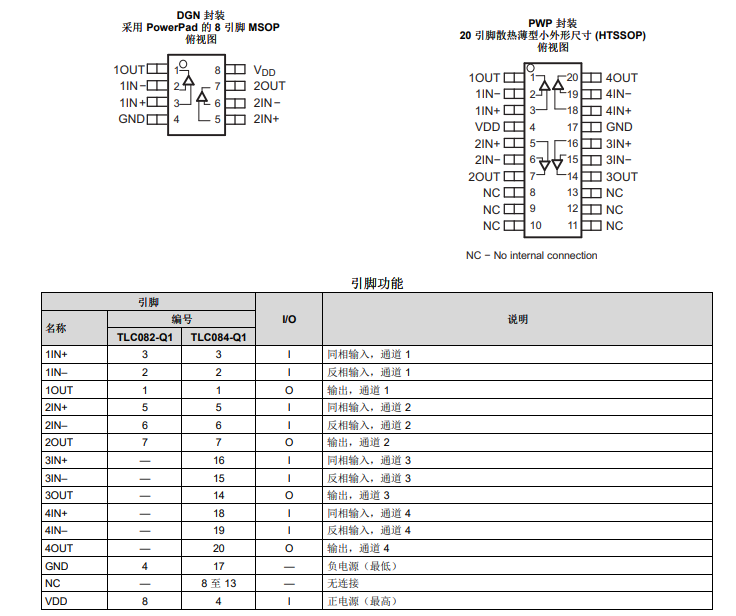

引腳功能和配置

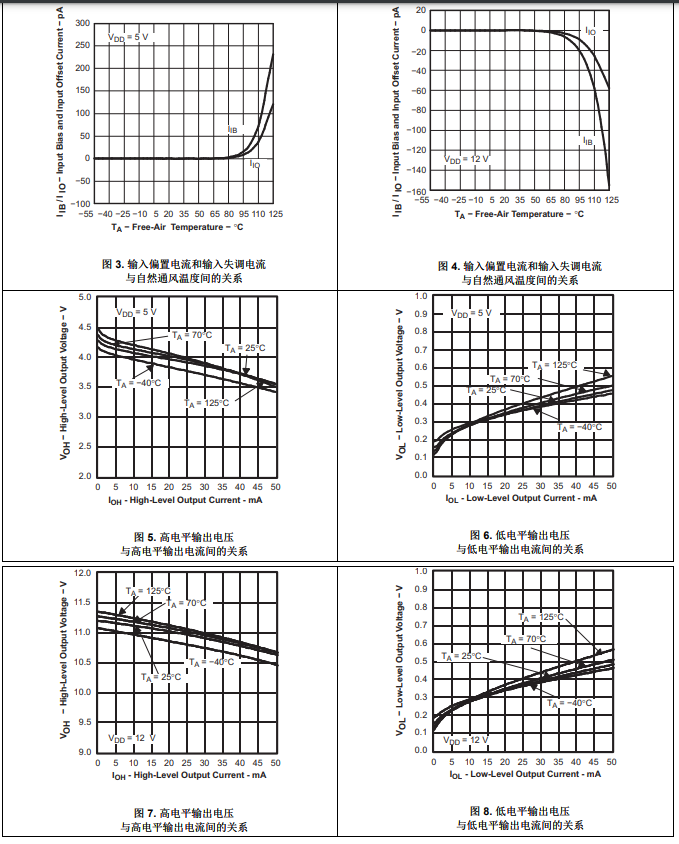

典型特性

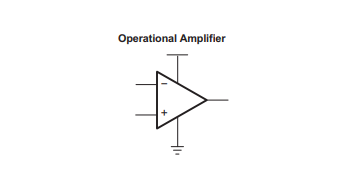

功能方框圖

應用
? 汽車
? 盲點檢測
? 引擎控制單元
? 電動后視鏡
? HVAC
? 轉向
? 碰撞警告
? 遠程信息處理
? 儀表組
? 音響
? 工業
? 儀表
