概述
LTM8064 是一款 58V IN 、6A、恒定電壓、恒定電流 (CVCC)、降壓型 μModule^?^ (電源模塊) 穩壓器。 封裝中內置了開關控制器、電源開關、電感器和支持組件。 LTM8064 可在一個 6V 至 58V 的輸入電壓范圍內運作，支持 1.2V 至 36V 的輸出電壓范圍。 CVCC 操作使得 LTM8064 能夠在輸出范圍內準確地調節其輸出電流，在供應時可高達 7A 以及在吸收時可達 9.1A 。 輸出電流可以由一個控制電壓、單個電阻器或一個熱敏電阻來設定。 如欲設定開關頻率，則簡單地在 RT 引腳和地之間布設一個電阻器。 一個連接在 FB 引腳和地之間的電阻器將設定輸出電壓。 只需大容量的輸入和輸出濾波電容器即可構成完整的設計。

LTM8064 采用耐熱性能增強的緊湊型 (16mm x 11.9mm x 4.92mm) 模壓樹脂球柵陣列 (BGA) 封裝，適合采用標準的表面貼裝設備來進行自動化裝配。 LTM8064 符合 RoHS 標準。
數據表：*附件：LTM8064 6A、CVCC降壓型μModule穩壓器技術手冊.pdf

應用

• 短路保護或準確的輸出電流限制
• 大功率 LED 驅動
• 帕爾帖 (Peltier) 驅動器
• 電機驅動
• 電池 / 超級電容器充電及電池電量平衡

特性

• 完整的降壓型開關模式電源
• CVCC：恒定電壓、恒定電流
• 兩象限：供應及吸收輸出電流
• 可通過并聯以增加輸出電流，即使采用不同的電壓電源也不例外
• 可調輸出電流在供應時可高達 7A 或在吸收時可達 9.1A
• 寬輸入電壓范圍：6V 至 58V
• 1.2V 至 36V 輸出電壓
• 可選的開關頻率：100kHz 至 1MHz
• 符合 (e1) RoHS 標準的封裝
• 可編程軟起動
• 纖巧的 (16mm x 11.9mm x 4.92mm) 表面貼裝型 BGA 封裝

引腳配置描述

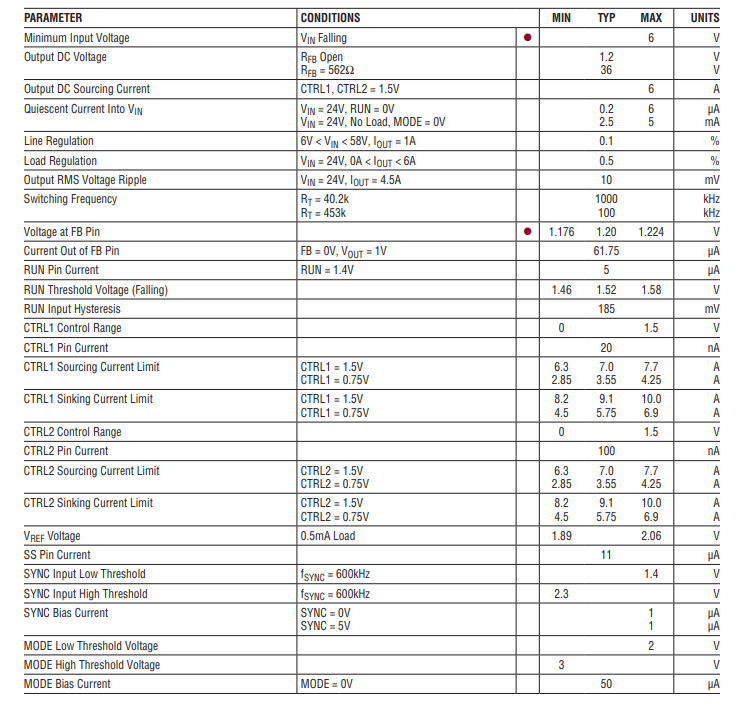

電特性

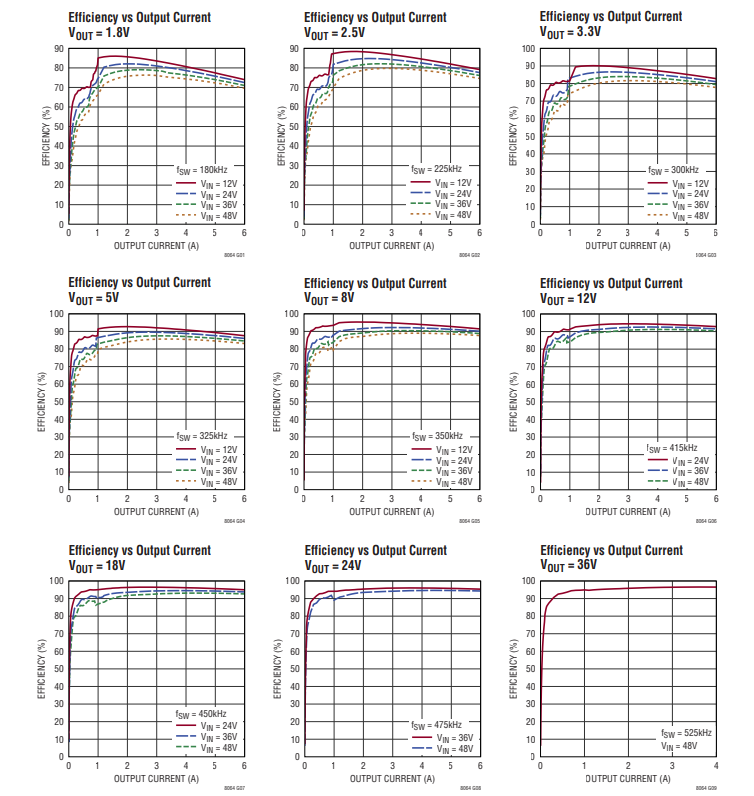

典型性能特征

引腳功能

• VIN（引腳組1） ：VIN引腳為LTM8064的內部穩壓器和內部電源開關供電。這些引腳必須通過外部電感與電源相連，具體推薦值見表1。
• GND（引腳組2） ：將這些GND引腳連接到LTM8064下方的本地接地層，以及電路的大部分組件。在大多數應用中，LTM8064的熱量通過散熱焊盤散發，散熱焊盤的熱性能對該部分影響很大。有關PCB布局和熱設計注意事項的更多詳細信息，請參考相關內容。將反饋分壓器（RFB）的一端連接到此引腳。
• VOUT（引腳組3） ：功率輸出引腳。在這些引腳與GND引腳之間連接輸出濾波電容和輸出負載。
• FB（引腳A2） ：LTM8064將此引腳的電壓調節至1.2V（典型值）。將反饋電阻從此引腳連接到地。反饋電阻的阻值由以下公式給出：
  其中(R_{FB})的單位為kΩ。
• PGOOD（引腳A3） ：功率良好引腳。PGOOD引腳是內部比較器的開漏輸出。一個100kΩ的上拉電阻必須連接到VCC至PGOOD。當FB引腳的電壓在額定電氣特性表規定的范圍內時，PGOOD保持低電平。此功能不可在運行時進行切換。如果不使用此功能，請將該引腳懸空。
• RUN（引腳A4） ：RUN引腳用作使能引腳，開啟內部電路，典型開啟電壓為1.705V。該引腳不需要任何下拉或上拉電阻，欠壓鎖定功能在正常工作時大約為0.5V。完全關斷時，RUN引腳應拉低至VIL。
• CTRL2（引腳B1） ：連接一個電阻或NTC熱敏電阻，從CTRL2引腳到GND，以降低最大調節輸出電流。LTM8064會相應地降低輸出電壓。此引腳的最大允許電壓為1.5V（典型值）。如果不使用此功能，請將該引腳懸空。
• VREF（引腳B2） ：緩沖后的2V參考引腳，可提供0.5mA驅動電流。如果不使用此功能，請將該引腳懸空。請勿使用外部電源驅動此引腳。
• CTRL1（引腳C1） ：CTRL1引腳限制LTM8064的調節輸出電流。最大調節電壓為1.5V（典型值）。如果不使用此功能，請將該引腳懸空。
• SS（引腳D1） ：軟啟動引腳。在此引腳與地之間連接一個外部電容，以限制啟動期間的調節電流。軟啟動引腳具有11μA（典型值）的上拉電流。當此引腳電壓低于CTRL1和CTRL2引腳的電壓時，它會覆蓋這兩個信號，以限制調節電流。有關更多信息，請參見“軟啟動”部分。如果不使用此功能，請將該引腳懸空。
• IOUTMON（引腳E1） ：IOUTMON引腳是輸出運算放大器的緩沖輸出，可實現對平均輸出電流的監測，在25°C時具有1V/A的負載特性。當并聯電感小于1nF時，此功能將被禁用。該引腳應接地或接負電壓。如果不使用此功能，請將該引腳懸空。
• RT（引腳E2） ：RT引腳用于編程開關頻率。LTM8064通過連接一個從此引腳到地的電阻來控制開關頻率，范圍從100kHz到1MHz。“應用信息”部分包含一個表格（表2），用于根據所需的開關頻率確定電阻值。將SYNC引腳拉低至少20%的SYNC脈沖頻率，可使用戶降低開關頻率。請勿使此引腳懸空，或使用外部電源驅動。
