海川SM5212是一款完整的單節鋰電池線性充電器,支持高達1.2A的充電電流,并具備電池正負極反接保護和輸入電壓反接保護功能,可以保護芯片和用戶安全。

海川SM5212—產品特性

1、線性充電

▌充電電流最大1.2A：

通過外部電阻可以調整充電電流,最低至恒流1/10。

▌充電特性：

BAT電壓<3.0V,涓流充電;

3.0V

BAT電壓≥4.2V恒壓充電;

支持電池0V電壓充電。

2、保護特性

▌BAT過充保護：達到充滿電壓后斷開VCC與BAT通路;

▌OTP:芯片內部溫度超過145度,則芯片停止充電。

3、充滿電壓

▌標準規格：4.20V±1%;

▌支持自動再充電：充滿后BAT電壓下降到4.1V重新開啟充電。

4、溫控降流

▌芯片內部溫度大于145℃時進入保護狀態;

▌充電電流隨芯片溫度升高而降低,最終達到溫度和電流平衡。

海川SM5212—充電模式

▌其充電模式設計科學合理,充電電壓精準固定為4.2V,嚴格遵循鋰電池的最佳充電電壓標準,保障電池的使用壽命與性能。

▌而充電電流則可通過外部電阻靈活設置,用戶能夠依據實際需求,輕松調整充電電流大小,最低可至設定恒流值的1/10。

▌在充電過程中,當電池電壓逐步攀升達到最終浮充電壓后,且充電電流降至設定值的1/10時,充電循環將自動、智能地終止,這種精準的控制機制既避免了過充對電池的損害,又確保了充電的高效與徹底。

海川SM5212—超低功耗

SM5212在低功耗方面的表現同樣出色。當輸入電壓移除時,它會自動進入低功耗狀態,此時電池漏電流能夠降至2uA以下,極大程度地減少了電池電量的不必要損耗,延長電池待機時長。

海川SM5212—充電狀態指示

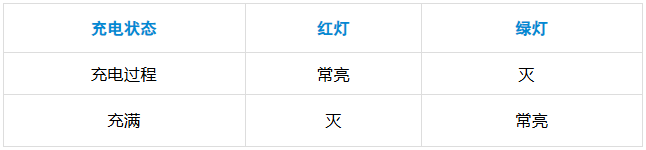

SM5212集成了兩個開漏輸出的狀態指示引腳CHRG和STDBY,它們宛如智能指示燈，清晰、準確地指示不同的充電狀態。在充電過程中，紅燈常亮、綠燈熄滅，讓用戶一目了然知曉設備正在充電；而當電池充滿時,紅燈熄滅,綠燈常亮,直觀提示充電完成,方便用戶及時掌握充電進度，合理安排使用時間。

海川SM5212—反接保護與熱限制

▌反接保護：

內部集成的電池反接保護電路和輸入反接保護,從源頭上杜絕了因反接導致的芯片損壞風險,無論是生產組裝環節,還是日常使用中的誤操作,都能為芯片提供可靠保護。

▌熱限制：

當芯片內部溫度升高到145℃這一臨界值時,內部熱反饋環路迅速響應,自動減小充電電流,防止過熱情況惡化,確保充電器在高溫環境或長時間高負荷運行下的安全性與穩定性,延長產品使用壽命。

海川SM5212—欠壓閉鎖（UVLO）與自動再充

▌欠壓閉鎖：

內部欠壓閉鎖電路如同忠誠的衛士,嚴密監控輸入電壓。在VCC升至欠壓閉鎖門限以上之前,充電器始終保持在停機模式,避免因低電壓輸入導致的不穩定充電或芯片損壞,保障充電過程的可靠性。

▌自動再充電：

SM5212具備智能的自動再充電功能,一旦充電循環終止,它會持續監控BAT引腳上的電壓,當電池電壓因自放電或其他原因降至4.05V以下時,充電循環將重新開啟，確保電池隨時保持充足電量,滿足設備隨時使用的需求。

海川SM5212—終端應用場景

▌SM5212憑借其卓越性能,廣泛適用于美甲燈、小夜燈、美容加濕器、小風扇、電動玩具禮品、電蚊拍等各類終端應用場景,為這些小巧精致卻功能多樣的電子設備注入源源不斷的動力,助力它們更好地服務用戶生活。無論是追求高效充電、安全防護，還是精準控制與低功耗,SM5212都無疑是理想之選,為鋰電池供電設備的發展提供堅實支撐。

▌封裝描述：為滿足不同應用場景與PCB設計需求,SM5212提供了三種封裝形式，分別為ESOP 8、EMSOP 8和DFN2x2-8,方便設計人員根據產品空間、成本、散熱等多方面需求靈活選擇。

如果您對該產品感興趣，歡迎隨時聯系我們！
