TPS22998 是一款單通道負載開關，可提供可配置的上升時間，以最大限度地減少浪涌電流。該器件包含一個 N 溝道 MOSFET，可在 0.2 V 至 5.5 V 的輸入電壓范圍內工作，并支持 10 A 的最大連續電流。

該開關由開和關輸入 （ON） 控制，該輸入能夠直接與低壓控制信號 （V IH 系列 = 0.9 V）。當開關關閉時，TPS22998具有固定的快速輸出放電，將輸出拉至地。
*附件：tps22998.pdf

TPS22998 采用 1.5 × 2.0 mm、0.5 mm 間距、10 引腳 WQFN 封裝 （RYZ），可在 –40°C 至 +105°C 的自然空氣溫度范圍內工作。

特性

• 輸入工作電壓范圍 （V 在 ）：0.2 V 至 5.5 V
• 偏置電壓范圍：2.2 V–5.5 V
• 最大持續電流：10 A
• 導通電阻 （R 上 ）： 4 mΩ （典型值）
• 具有三態引腳的可調轉換速率
• 快速輸出放電 （QOD）：50 Ω
• 熱關斷
• 低功耗：
  • ON 狀態 （I Q ）：15 μA（典型值）
  • OFF 狀態 （I 標清 ）： 3 μA（典型值）

參數

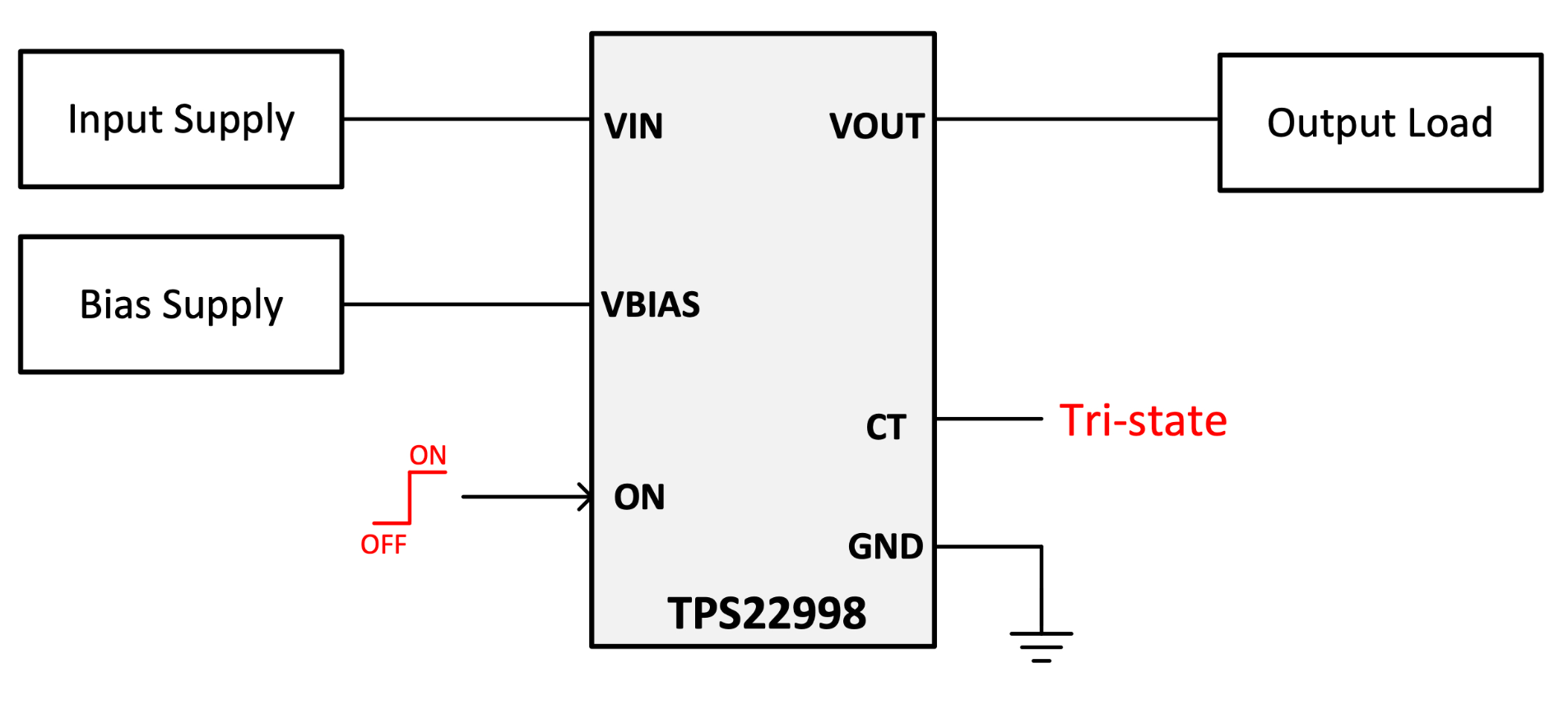

方框圖

1. 概述

TPS22998是一款單通道負載開關，適用于需要可配置上升時間和低內阻的應用。它包含一個N溝道MOSFET，支持高達10A的連續電流，并具有熱關斷和低功耗特性。

2. 主要特性

• ?輸入電壓范圍?：0.2V至5.5V
• ?偏置電壓范圍?：2.2V至5.5V
• ?最大連續電流?：10A
• ? 內阻（R_ON） ?：4mΩ（典型值）
• ?可調上升時間?：通過CT引腳實現
• ? 快速輸出放電（QOD） ?：50Ω
• ?熱關斷保護?
• ?低功耗?：
  • 開通狀態（I_Q）：15μA（典型值）
  • 關斷狀態（I_SD）：3μA（典型值）

3. 應用

• 固態硬盤（SSD）
• PC和筆記本電腦
• 工業PC
• 光模塊

4. 功能描述

• ?ON和OFF控制?：通過ON引腳控制開關狀態，兼容低電壓GPIO信號。
• ?可調上升時間?：CT引腳可通過上拉、下拉或浮空設置不同的上升時間，以最小化啟動時的涌入電流。
• ?快速輸出放電?：當開關關閉時，通過內部50Ω電阻將輸出快速拉至地電位。
• ?熱關斷?：當設備溫度達到150°C（典型值）時，自動關斷以防止熱損壞。

5. 封裝與溫度范圍

• ?封裝?：1.5×2.0mm，0.5mm間距，10引腳WQFN（RYZ）
• ?工作溫度范圍?：-40°C至+105°C

6. 電氣特性

• ?電源消耗?：
  • VBIAS關斷電流：3μA（典型值）
  • VBIAS靜態電流：15μA（典型值）
  • VIN關斷電流：0.1μA（典型值）
• ? 內阻（R_ON） ?：在VIN=0.2V至5.5V范圍內，典型值為4mΩ，最大值為7mΩ（在-40°C至105°C溫度范圍內）。
• ? 開啟閾值（V_IH） ?：0.765V至1.035V（在-40°C至105°C溫度范圍內）。
• ? 關斷閾值（V_IL） ?：0.595V至0.805V（在-40°C至105°C溫度范圍內）。

7. 開關特性

• ? 開啟時間（t_ON） ?：根據CT引腳的連接狀態，范圍從3μs到3728μs。
• ? 上升時間（t_RISE） ?：根據CT引腳的連接狀態，范圍從11μs到3697μs。
• ? 延遲時間（t_D） ?：根據CT引腳的連接狀態，范圍從26μs到31μs。
• ? 下降時間（t_FALL） ?：范圍從10μs到11μs。
• ? 關斷時間（t_OFF） ?：范圍從3μs到4μs。

8. 典型應用

• 提供了使用TPS22998限制啟動涌入電流的典型應用電路，并詳細說明了設計要求和設計過程。

9. 布局指南

• 建議將輸入和輸出電容放置在靠近設備的位置，以最小化寄生電感的影響。
• 使用寬銅跡線以減少VIN、VOUT和GND的寄生電阻。

10. 文檔支持

• 提供了數據手冊、應用指南和相關應用筆記的支持鏈接。
• 用戶可以訂閱文檔更新通知，以獲取最新產品信息。

通過以上總結，用戶可以全面了解TPS22998的主要特性、應用、功能描述、電氣特性、開關特性、典型應用、布局指南以及文檔支持。
