概述
ADIS16260和ADIS16265可編程數字陀螺儀在單個緊湊型封裝內集成了業界領先的MEMS和信號處理技術，具有同類MEMS陀螺儀需要全動校準才能達到的精度性能。接通電源后，無需從系統處理器發出配置命令，ADIS16260和ADIS16265便自動啟動并開始傳感器數據采樣。借助可尋址寄存器結構和通用串行外設接口(SPI)，則可輕松訪問傳感器數據和配置設置。只需借助簡單的固件級指令，多種數字處理器平臺即可支持SPI。

ADIS16260和ADIS16265提供數種可編程系統內優化功能。通過傳感器帶寬開關（50 Hz和330 Hz）、Bartlett窗口FIR濾波器長度和采樣速率設置，用戶可以實現噪聲與帶寬優化。數字輸入/輸出線路提供：數據就緒信號以便主機處理器高效管理數據的一致性；報警指示信號以激活主機處理器中斷；通用函數以便設置和監控系統級數字控制/條件。

ADIS16260和ADIS16265可以直接替代ADIS1625x系列，采用LGA封裝（11.2 mm × 11.2 mm × 5.5 mm），符合JEDEC J-STD-020標準的無鉛焊接回流曲線要求，工作溫度范圍為?40°C至+105°C。
數據表：*附件：ADIS16260 ADIS16265可編程低功耗陀螺儀技術手冊.pdf

應用

• 平臺控制與穩定
• 導航
• 醫療儀器
• 機器人技術

特性

• 偏航角速度陀螺儀，范圍調整設置：±80°/秒、±160°/秒、±320°/秒
• 無需外部配置命令即可開始數據采集
• 工廠校準靈敏度和偏置
  ADIS16260校準溫度：+25°C
• SPI兼容型串行接口
• 相對角位移輸出
• 嵌入式溫度傳感器
• 可編程工作與控制
  自動和手動偏置校正控制
  傳感器帶寬選擇：
  50 Hz/330 Hz
  采樣速率：256 SPS/2048 SPS
• 單電源供電：
  4.75 V至5.25 V

框圖

時序圖

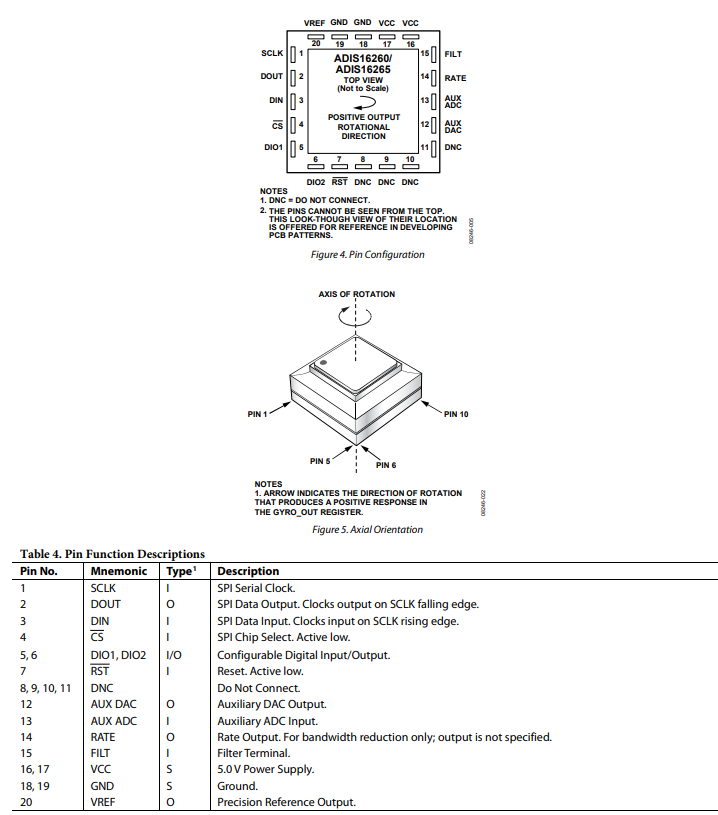

引腳配置描述

工作原理

ADIS16260和ADIS16265將MEMS陀螺儀與數據采樣、信號處理和校準功能集成在一起，并配有簡單的用戶界面。該傳感系統可自動收集數據，并且可與支持四線制串行外設接口（SPI）的處理器系統配合使用。

傳感元件

傳感元件基于諧振陀螺儀原理工作。兩個多晶硅傳感結構中，每個都包含一個抖動框架，該框架通過靜電驅動至諧振狀態，產生必要的速度分量，以便在受到角速率作用時生成科里奧利力。在抖動框架的兩個正交端，有可移動指狀結構置于固定拾取指狀結構之間，形成一個電容式拾取結構，用于感測科里奧利運動。產生的信號會傳輸至一系列增益和解調級，以產生電角速率輸出。差分結構可最大程度降低對線性加速度（重力、振動等）的響應，因此對EMI（電磁干擾）也有較好的抗性。

數據采樣與處理

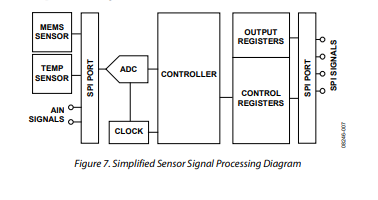

ADIS16260和ADIS16265基于用戶控制寄存器中的配置設置自主運行。陀螺儀信號先進入模數轉換器（ADC）階段，數字化后的數據再進入控制器進行數據處理和寄存器加載。數據處理包括嵌入式控制器中的校正公式、濾波以及對預設報警條件的檢查。校正公式對于每個獨立的ADIS16260/ADIS16265都是獨一無二的，是在 - 40°C至 + 85°C的溫度范圍內對每個器件進行出廠特性分析得到的。

用戶界面

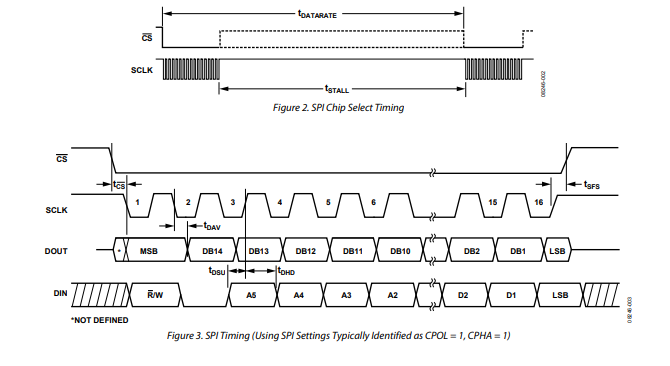

• SPI接口 ：數據收集和配置命令均使用SPI接口，該接口由四線組成。片選（overline{CS}）信號激活SPI接口，串行時鐘（SCLK）信號對串行數據線進行同步。串行輸入數據在SCLK的上升沿從DIN移入，串行輸出數據在SCLK的下降沿從DOUT移出。許多數字處理器平臺都通過專用串行端口和簡單指令集支持此接口。
• 用戶寄存器 ：用戶寄存器為SPI接口上的所有輸入/輸出操作提供地址。每個16位寄存器都有其獨特的位分配，并且有兩個7位地址：一個用于其高字節，一個用于其低字節。表7提供了用戶寄存器的內存映射，以及每個寄存器的功能。
  控制寄存器采用雙內存結構。SRAM（靜態隨機存取存儲器）控制操作，而閃存則為所有用戶配置輸入提供非易失性存儲（見表7）。將配置數據存儲到閃存中需要單獨的命令（GLOB_CMD[3] = 1，DIN = 0xBEO8）。當設備上電或復位時，閃存內容會加載到SRAM中，然后設備開始根據控制寄存器中的配置生成數據。
