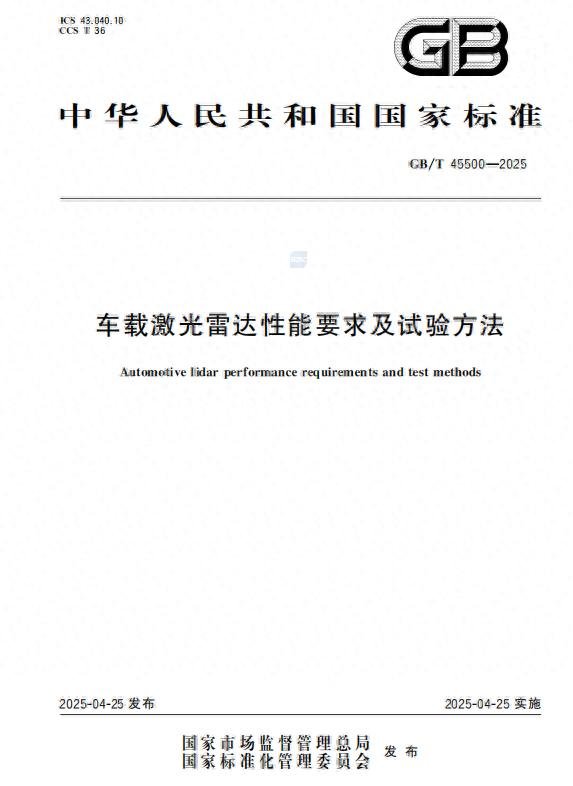

電子發燒友網報道(文/梁浩斌)車載激光雷達領域的首個國標來了!在今年五一假期前的4月25日,國內車載激光雷達領域首個國家級標準《車載激光雷達性能要求及試驗方法》GB/T 45500—2025正式發布。
該標準由工信部提出,2021年開始預研,2023年3月正式獲批立項。國內五十多家主要的激光雷達制造商以及整車廠、智能駕駛參與到該標準的制定,包括禾賽、華為、速騰聚創等,同時還有法雷奧、萊茵技術、大眾汽車、福特汽車等海外或合資企業。
《車載激光雷達性能要求及試驗方法》(下簡稱《方法》)中規定了車載激光雷達的性能要求、試驗方法及檢驗規則。該標準適用于道路車輛外部信息感知用激光雷達,其他激光雷達可參考使用。那么下面我們來簡單解讀一下這份標準文件的重要內容。
車載激光雷達性能要求
首先,對于激光雷達來說有幾大關鍵的性能參數,包括測距能力、測距精度、視場角、反射特性精度等。
在測距能力上,《方法》規定激光雷達的最遠探測距離不應小于標稱值,最近探測距離不應大于標稱值。
距離精度和距離準度方面,激光雷達在標稱測距范圍內各視場區域的距離精度(σd)應滿足σd≤max(0.1m,0.25%S),距離準度(δd)的絕對值應滿足|δd|≤max(0.2m,0.5%S),其中S 為當前的探測距離數值。
這里的精度是指在一定測量條件下,對某一量的多次測量中,各測量值間的離散程度;準度是指在一定測量條件下,對某一量的多次測量中,測量值的平均值與其真實值的偏離程度。
精度反映的是重復測量結果的穩定性,但未必代表與實際值相符;準度則是反映測量結果的正確性。
水平/垂直角度精度要求≤0.1°,角度準度≤±0.2°;視場角要求水平/垂直視場角≥標稱值,漏檢角≤標稱值。
反射特性精度需滿足:不同反射率目標物的誤差需≤10%(10%反射板)、≤15%(50%反射板)、≤30%(90%反射板和V類反光膜)。
另外,激光雷達還要求點云在單漫反射板(漫反射板與激光雷達的距離需大于 5 m)和雙漫反射板(前漫反射板與激光雷達的距離 > 5 m,且兩板間距 > 4 m)場景中不得存在拖點。
同時《方法》要求激光雷達啟動時間(從通電到輸出首個點云的時間)小于等于40s;點頻和幀數要求大于等于標稱值的99.9%。
由于車載激光雷達的工作環境較為苛刻,比如安裝在車身外的激光雷達需要面臨振動、日曬高溫、碎石等惡劣環境,所以對環境適應性提出了較高的要求。環境適應性要求包括下面六大要點。
功能狀態:試驗中有效點云相對丟點率 ≤ 20%,丟包率 ≤ 5%;試驗后需滿足距離精度、準度及點頻/幀頻要求。
電氣性能:涵蓋電壓波動、過壓、反向電壓、拋負載、短路保護等測試,確保供電穩定性。
機械性能:振動、沖擊、碎石沖擊(視窗表面受損面積 ≤ 0.2%)、耐磨、線束拉脫力測試。
防塵防水:乘客艙外IP6K7/IPX9K;乘客艙內IP5K2(車頂激光雷達不適用IPX7)。
環境耐候性:高低溫存儲/工作、溫度循環、濕熱循環、鹽霧、太陽輻射、化學負荷等測試。
電磁兼容性:靜電放電抗擾度、傳導/輻射抗擾度、無線電騷擾特性需符合GB/T 18655—2025。
核心測試方法
《方法》中對測試環境作出了具體要求。測試的環境是將激光雷達安裝在高精度轉臺上,加上一塊大面積漫反射板。試驗使用的激光雷達高精度轉臺角度精度不應超過0.02°,角度準度不應超過±0.02°。
在測量最遠探測距離時,對激光雷達的視場區域進行劃分,使用10%反射率漫反射板(尺寸≥2.4m×2.4m),用轉臺繞測距中心旋轉激光雷達,選取激光雷達一個視場區域內的任意位置正對漫反射板的中心,記錄一段連續時間內不少于100幀點云。并逐步增加距離,記錄視場區域內探測概率(POD)≥50%的最大值。
距離精度與準度是使用高精度轉臺測量點云數據,計算均值與標準差;角度精度使用90%反射率板(傾斜10°±2°),計算水平/垂直角度偏差標準差;角度準度使用角反射器,通過轉臺旋轉測量頂點坐標偏差;視場角通過旋轉轉臺記錄目標邊緣消失時的角度,計算視場角;反射特性是使用不同反射率板(10%/50%/90%及反光膜)上測試反射值精度;抗干擾測試是在光學暗室中兩激光雷達對射,統計虛點率。
那么如何算通過國家標準?目前檢驗規則為一次抽樣方案,抽取8組樣品分別進行功能性能、電氣負荷、溫度/濕熱、機械沖擊、振動、防護等級、EMC、耐久性等試驗。全部項目合格為通過;任一不合格需加倍復檢,仍有不合格則判定不合格。
激光雷達行業的里程碑
隨著高階輔助駕駛的滲透率在近幾年迅速提高,高階輔助駕駛的普及也推動了激光雷達的廣泛上車。實際上激光雷達真正大規模上車也不過經歷了三四年時間,技術路線仍是百花齊放,行業尚未統一出最佳的解決方案,因此過去一直沒有一個行業統一的標準。
2021年是激光雷達大規模上車的元年,《車載激光雷達性能要求及試驗方法》的國家標準也是從2021年開始籌備預研,對應行業的發展階段。該標準首次明確了車載激光雷達的探測性能(如測距能力、距離精度、角度分辨率)、環境適應性(如高低溫、濕熱、鹽霧)、電磁兼容性等核心指標,結束了行業內技術要求分散、測試方法不統一的局面,避免了“虛假宣傳”或“低質競爭”,提高行業的透明度。
同時,激光雷達國標的推出,也明確了目前市面上車載激光雷達產品的門檻,設立了最低標準,淘汰落后產能。為企業創新提供標準化的測試方法,以及更高的標準,產品性能得到更快速的驗證,促進激光雷達廠商在不同的技術指標上持續迭代優化。
中國作為車載激光雷達最大的市場,《車載激光雷達性能要求及試驗方法》的推出標志著激光雷達行業從“野蠻生長”邁向“規范發展”,除了通過標準化推動產業鏈的協同發展,還能為中國牽頭的ISO/PWI 13228《道路車輛激光雷達試驗方法》國際標準提供參考,中國激光雷達產業有望在全球智能駕駛領域占有更核心的地位。
-
