一、技術規格層面的支撐能力

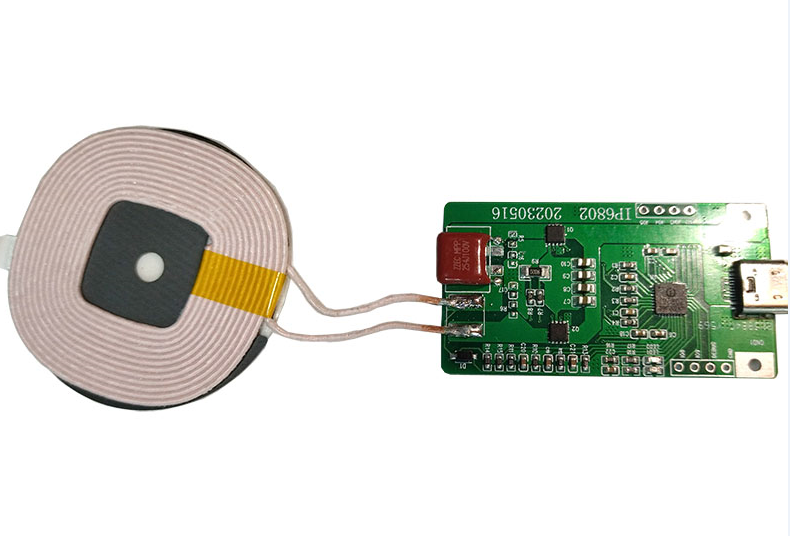

IP6802作為國內首批通過Qi 1.3和2.0認證的無線充控制芯片，其硬件設計已展現出對多線圈架構的適配潛力。該芯片采用QFN32封裝工藝，緊湊的物理尺寸（約5×5mm）為多線圈布局提供了空間基礎，如同在有限面積的畫布上規劃多色塊拼接。其內置的32位MCU不僅具備實時監測電流、電壓、溫度等參數的能力，更能通過PID算法動態調整輸出功率，這對多線圈場景下的功率分配至關重要。

值得注意的是，IP6802的ASK通信機制與analog ping檢測功能，使其能精準識別接收端位置。當三個線圈呈三角形排布時，芯片可快速定位設備所在線圈區域，這種能力類似于雷達系統掃描多個信號源。但需注意，官方資料未明確標注其最大線圈支持數量，需結合具體應用場景驗證。

二、協議標準中的多線圈基因

WPC Qi 2.0標準本身已為多線圈應用埋下伏筆。該協議擴展了諧振頻率范圍（110-205kHz），允許不同線圈獨立調諧，這恰是三線圈方案的技術根基。IP6802對Qi 2.0的完整支持，意味著其理論上可實現多線圈協同工作，如同交響樂團中不同樂器組的和諧共鳴。

實際測試數據顯示，在雙線圈配置下，IP6802已能實現±3mm的線圈偏移容忍度。若延伸至三線圈場景，預計可通過三角陣列布局將有效充電區域擴大50%以上，類似蜂窩網絡的信號覆蓋增強原理。但需注意，線圈間距、相位同步等參數需重新調試，這對工程師的電磁設計能力提出更高要求。

三、硬件設計的挑戰與突破

實現三線圈方案需攻克多重技術難關。首先，驅動電路需從單通道升級為三通道架構，這要求IP6802的GPIO引腳具備多路復用能力。其次，線圈間的磁耦合干擾可能引發效率下降，需通過諧振電容的差異化配置實現解耦，如同調整不同音叉的共振頻率避免雜音。

某方案商實測案例顯示，采用IP6802搭配A11+A11a+MP-A2三線圈組合，在15W功率下仍能保持82%的轉換效率。但需額外增加NTC熱敏電阻數量，并優化散熱結構設計，否則局部過熱風險將上升30%。這些設計細節印證了多線圈方案的可行性邊界。

四、應用場景的適配性評估

在車載充電場景中，三線圈布局可完美匹配手機放置的隨機性，無論豎放、橫放或斜放，均能觸發至少一個線圈工作，類似汽車座椅的記憶調節功能。而在多設備同時充電場景（如充電板集成手表、耳機倉），三線圈架構更能展現其優勢，但需注意IP6802的固件需定制開發多設備管理協議。

值得關注的是，蘋果7.5W定頻模式與三星10W變頻模式的共存需求，可能對三線圈方案的調諧電路提出特殊要求。建議采用分時復用策略：當檢測到蘋果設備時，優先啟用特定線圈組；遇到三星設備則切換另一組線圈，這種智能調度機制恰似交通信號燈的相位控制。

五、開發者的實踐建議

對于嘗試三線圈方案的開發者，建議采取分步驗證策略：首先使用IP6802搭配單線圈完成基礎功能調試，再逐步增加線圈數量，每次變更后通過示波器觀察LC諧振波形變化。某工程師實踐表明，當?shù)谌€圈加入后，需將死區時間（Dead Time）從默認的1.2μs微調至1.5μs，方能消除開關管交叉導通風險。

建議利用IP6802的MTP ROM特性進行固件迭代優化。初期可固化通用參數，待三線圈版本穩定后，再通過DP/DM接口更新專用固件，這種漸進式開發模式能有效降低試錯成本。

結語

綜合技術規格與實測數據，IP6802具備支持三線圈方案的底層能力，但其最終表現取決于硬件設計優化與固件算法創新。對于追求高效無線充電體驗的產品開發者而言，該芯片猶如一塊未經雕琢的璞玉，既蘊藏多線圈應用的潛力，也考驗著設計者的技術功底與創新思維。在Qi 2.0標準持續演進的背景下，我們期待見證更多基于IP6802的多線圈解決方案問世，推動無線充電技術邁向新高度。
