MODBUS RTU轉PROFIBUS DP在DCS系統接流量計案例

隨著工業自動化的發展，不同設備和系統之間的通信需求日益增加。
MODBUS RTU 和 PROFIBUS DP是兩種常見的通信協議，分別在不同設備和系統中得到廣泛應用。
然而，由于不同協議之間的差異，如何實現它們之間的無縫連接成為一大挑戰。
DCS（Distributed Control System，分布式控制系統）作為工業控制的核心，需要與各種設備進行通信，包括流量計等現場儀表。
本文將詳細介紹一種通過網關實現MODBUS RTU 轉 PROFIBUS DP的解決方案，以滿足 DCS 系統接入流量計的需求。

一、MODBUS RTU與PROFIBUS DP基礎概述

1. MODBUS RTU簡介

MODBUS是一種串行通信協議，廣泛應用于工業自動化系統中。
它支持多種物理層，其中RS485是常見的一種。
MODBUS RTU（Remote Terminal Unit）模式通過半雙工通信方式，實現主從架構的數據交換。
MODBUS具有簡單高效、可靠性高的特點，適用于實時性要求不高但數據傳輸頻繁的場景。

2. PROFIBUS DP簡介

PROFIBUS是一種國際性的現場總線標準，廣泛應用于制造業和過程控制領域。
PROFIBUS DP（Decentralized Peripherals）版本專為高速數據通信設計，能夠在主站和多個從站之間進行實時數據傳輸。
PROFIBUS DP支持復雜的控制策略和高精度的時間同步，是工業自動化中的主流選擇。

下面是MODBUS RTU 轉 PROFIBUS DP具體操作步驟：

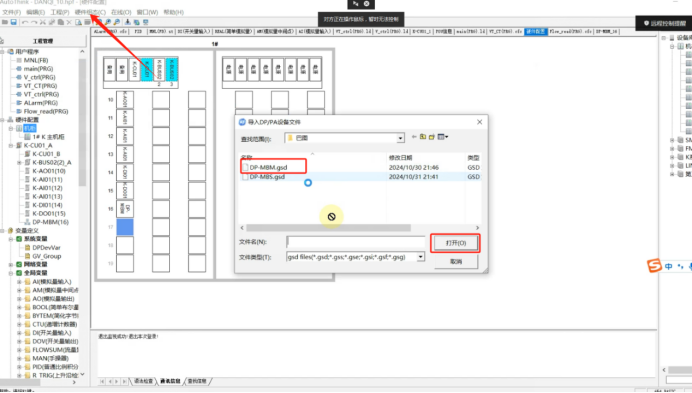

1、點擊硬件組態“導入GSD文件”選擇GSD文件點擊打開：

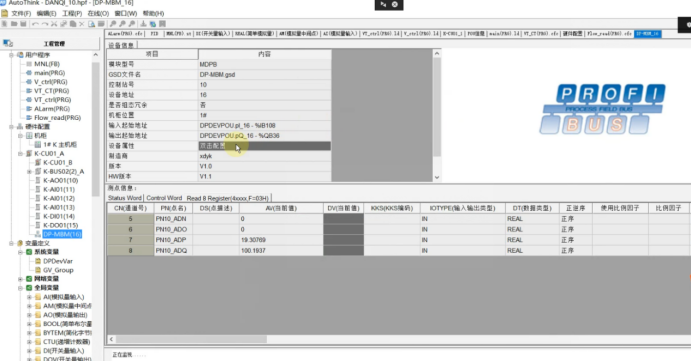

2、把GSD文件安裝完成后配置控制站號，設備地址（網關撥碼地址）雙擊進入設備屬性設置：

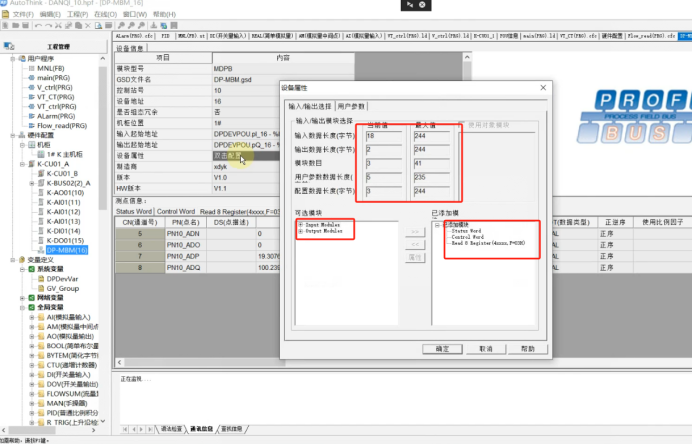

3、設置字節長度，在模塊里先添加一條控制字 一條狀態字 然后添加輸入的字節長度：

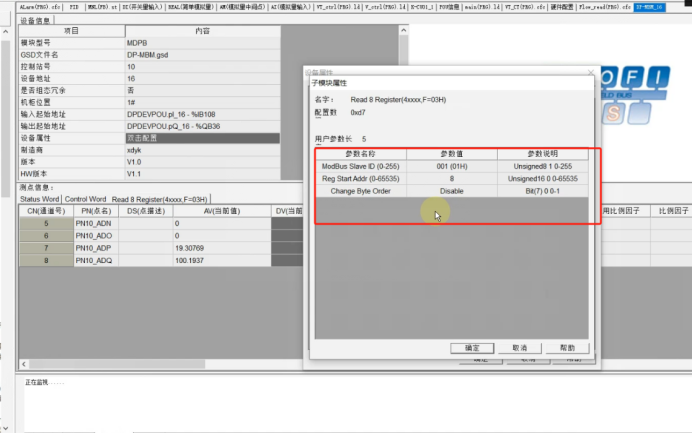

4、點擊進入指令屬性配置 站地址 起始地址：

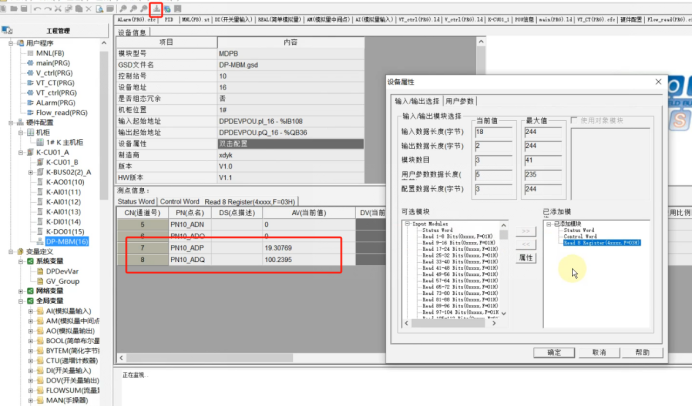

5、配置完成后點擊下載，開始監控：

隨著工業物聯網的發展，越來越多的設備將接入網絡。
未來的協議轉換網關不僅需要支持更多類型的協議，還需具備更高的性能和更強的兼容性。
此外，集成人工智能技術用于優化數據傳輸路徑也是一個值得探索的方向。
總之，MODBUS RTU 轉 PROFIBUS DP的轉換技術將繼續發揮重要作用，推動工業自動化的進步。
