TPS65013 器件是一款適用于應用的集成電源和電池管理 IC 由一個鋰離子或鋰聚合物電池供電，需要多個電源軌。The TPS65013 器件提供兩個高效的 1.25MHz 降壓轉換器，旨在提供內核 基于處理器的系統中的電壓和外設 I/O 軌。兩個降壓轉換器都進入一個 輕負載時的低功耗模式可在盡可能寬的負載范圍內實現最高效率 電流。
*附件：tps65013.pdf

TPS65013 器件還集成了兩個 200mA LDO 穩壓器，這兩個穩壓器已啟用 通過串行接口。每個 LDO 的輸入電壓范圍為 1.8 V 至 6.5 V， 允許它們由其中一個降壓轉換器或直接從 電池。

TPS65013 器件還具有高度集成且靈活的鋰離子線性充電器和 系統電源管理。它提供集成的 USB 端口和 AC 適配器電源管理，具有 自主電源選擇、功率 FET 和電流傳感器、高精度電流和電壓 法規、充電狀態和充電終止。

特性

• 用于單節鋰離子或
  鋰聚合物電池的線性充電器管理
• 雙輸入端口，用于從 USB 或
  壁式插頭充電，可處理 100 mA 和 500 mA 的 USB
  要求
• 可通過外部
  電阻器設置充電電流
• 用于 I/O
  和外圍組件 （VMAIN） 的 1A、效率為 95% 的降壓轉換器
• 用于處理器內核 （VCORE） 的
  400mA、效率為 90% 的降壓轉換器
• 2 個 200mA LDO，用于 I/O 和外圍
  組件，通過總線實現 LDO
• 串行接口兼容 I^2^C，支持100kHz、400kHz 和 1.8V 工作電壓
• LOW_PWR 引腳可在深度睡眠模式下降低或禁用處理器
  內核電源電壓
• 70μA 靜態電流
• 1% 參考電壓
• 熱關斷保護

參數

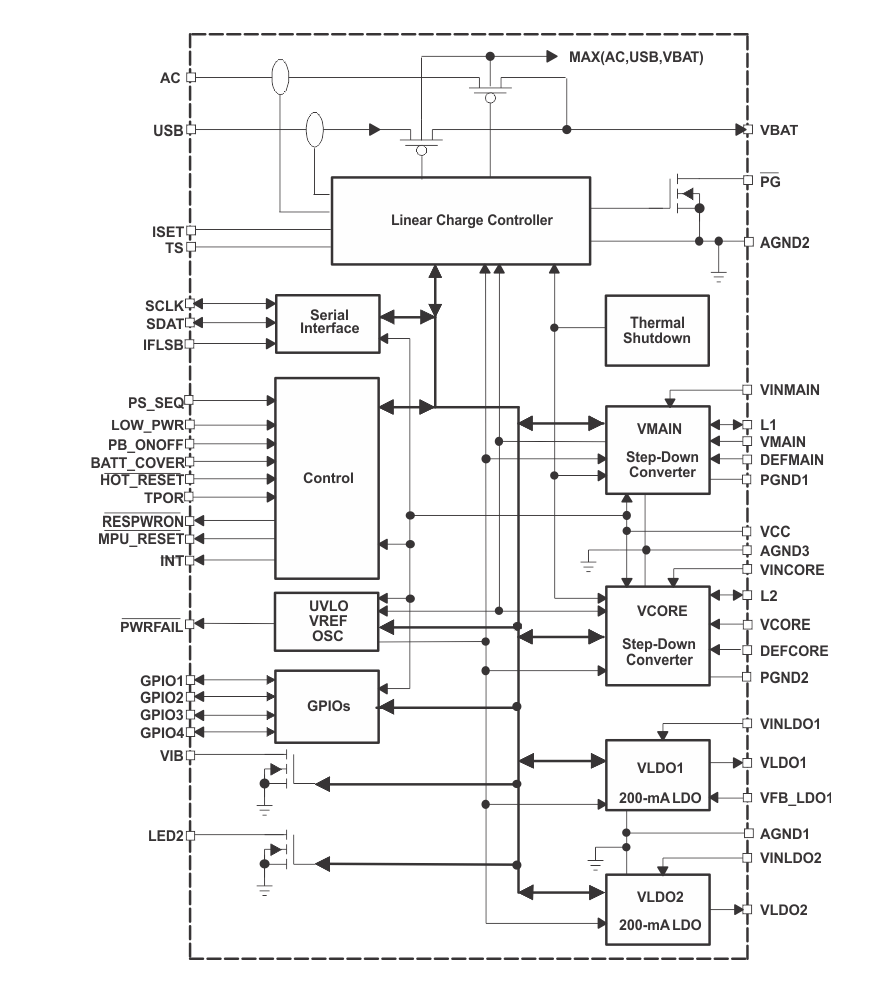

方框圖

一、概述

TPS65013是一款集成電源和電池管理IC，專為單節鋰離子或鋰聚合物電池供電的系統設計。它集成了兩個高效率的降壓轉換器、兩個200mA的LDO電壓調節器、線性充電器管理以及多種保護功能，適用于PDA、手機、互聯網音頻播放器等應用。

二、核心特性

1. 降壓轉換器

• ?高效率?：兩個1.25MHz的同步降壓轉換器，分別為主處理器和核心處理器供電，支持高達1A和400mA的輸出電流。
• ?動態電壓調節?：在低負載時自動進入低功耗模式，提高整體效率。
• ?軟啟動?：內置軟啟動電路，限制啟動時的浪涌電流。

2. LDO電壓調節器

• ?雙LDO?：提供兩個200mA的LDO，輸出電壓可調，支持從電池或降壓轉換器供電。
• ?低dropout電壓?：確保在輸入電壓接近輸出電壓時仍能穩定工作。

3. 線性充電器管理

• ?自主充電?：支持從USB或AC適配器充電，自動選擇電源。
• ?高精度電流和電壓調節?：確保電池安全快速充電。
• ?充電狀態監控?：提供充電狀態指示和充電終止功能。

4. 保護功能

• ?過溫保護?：防止IC過熱損壞。
• ?欠壓鎖定?：確保輸入電壓在安全范圍內，防止電池過度放電。
• ?短路保護?：在輸出短路時保護IC和負載。

5. 串行接口

• ?I2C兼容?：支持標準和快速模式I2C接口，允許通過軟件進行靈活配置和監控。
• ?可編程性?：通過串行接口可以編程降壓轉換器的輸出電壓、LDO的輸出電壓以及充電器的充電電流等參數。

三、應用

適用于所有由單節鋰離子或鋰聚合物電池供電的產品，需要多個電源軌的應用，如PDA、手機、互聯網音頻播放器、數字相機等。

四、封裝與尺寸

• ?封裝?：48引腳VQFN封裝，尺寸為7x7mm。
• ?熱特性?：熱阻低，適合高功率密度設計。

五、設計指南

• ?電感選擇?：根據應用需求選擇合適的電感值，以優化效率和響應速度。
• ?電容選擇?：推薦使用低ESR的陶瓷電容作為輸入和輸出電容，以提高穩定性。
• ?布局布線?：提供詳細的布局布線建議，以減少電磁干擾和噪聲。

六、文檔支持

• 提供詳細的數據手冊和應用指南，包括電氣特性、應用曲線、設計步驟和布局示例等，幫助用戶快速上手和設計。

七、注意事項

• 在設計和使用過程中，需嚴格遵守絕對最大額定值和推薦工作條件。
• 注意處理靜電敏感器件，防止靜電損壞。
• 在實際應用中，需根據具體需求配置串行接口參數，并確保充電電路和電池保護電路的正確連接。
