近期有客戶送修一臺是德33522B信號發生器，報修故障為：上月送到公司U4送檢后，開機顯示頁面為：Follow support instructions to restore the firmware，無法進入控制頁面，原因可能為主板故障。 下圖為故障照片。

開機發現與客戶報修的故障一致，根據推理應該存在兩種故障情況，一：程序丟失，二：控制板故障

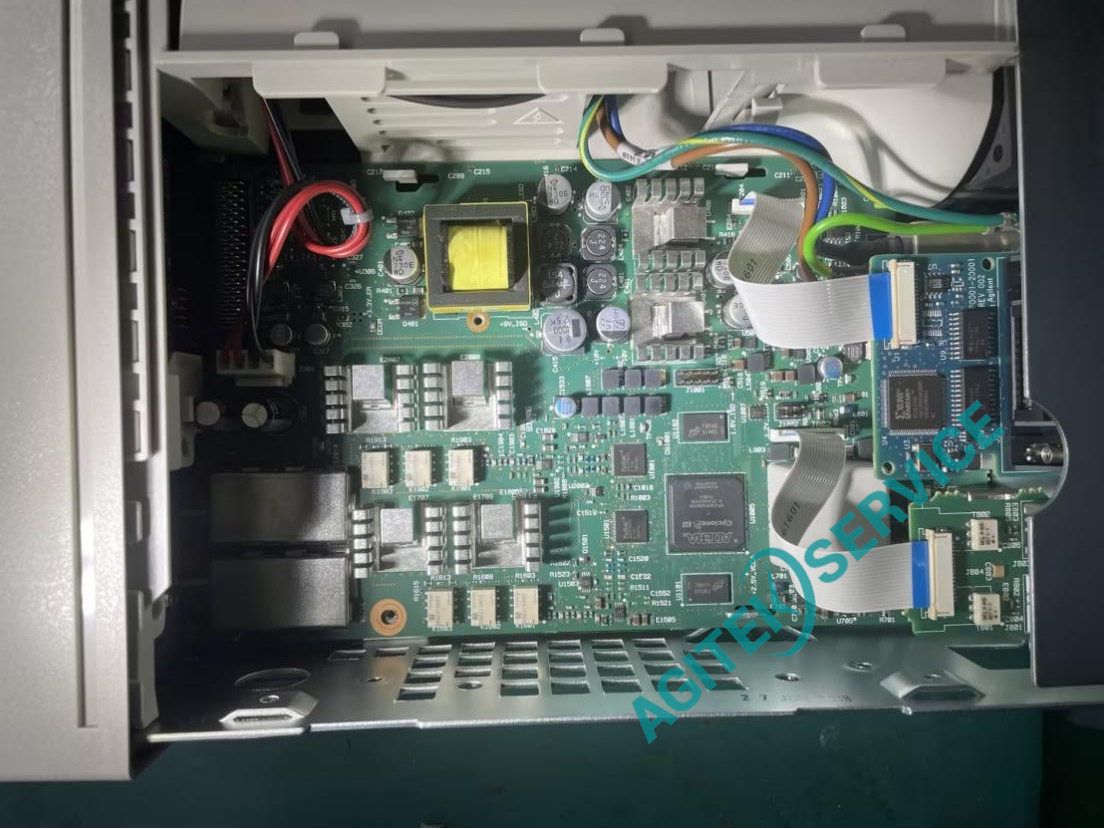

先拆機看一下主板有沒有明顯的燒毀以及異味

測試控制板帶有程序的芯片，檢測程序情況。檢測控制板供電像各個芯片、電壓、電阻等器件發現控制板故障，更換損壞的控制板組件。

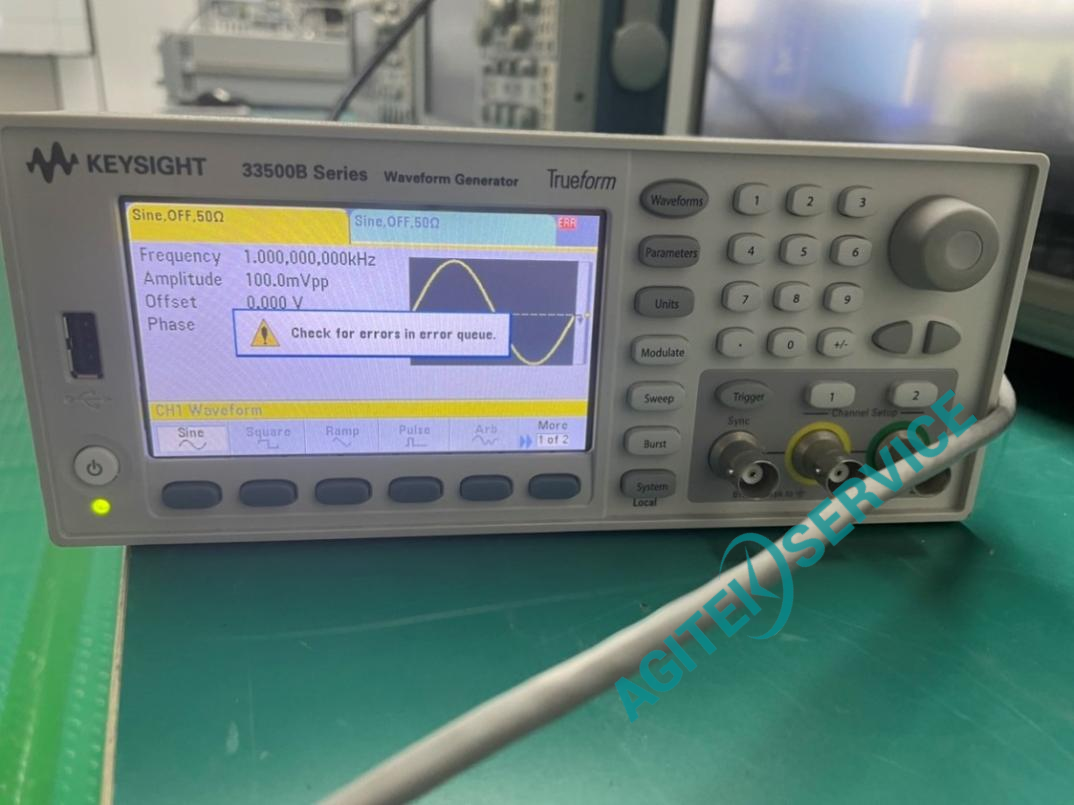

開機測試，目前開機可以進入測試界面，最大的問題已經處理好，發現自檢有報錯，根據自檢報錯信息提示，再次處理控制板報錯。

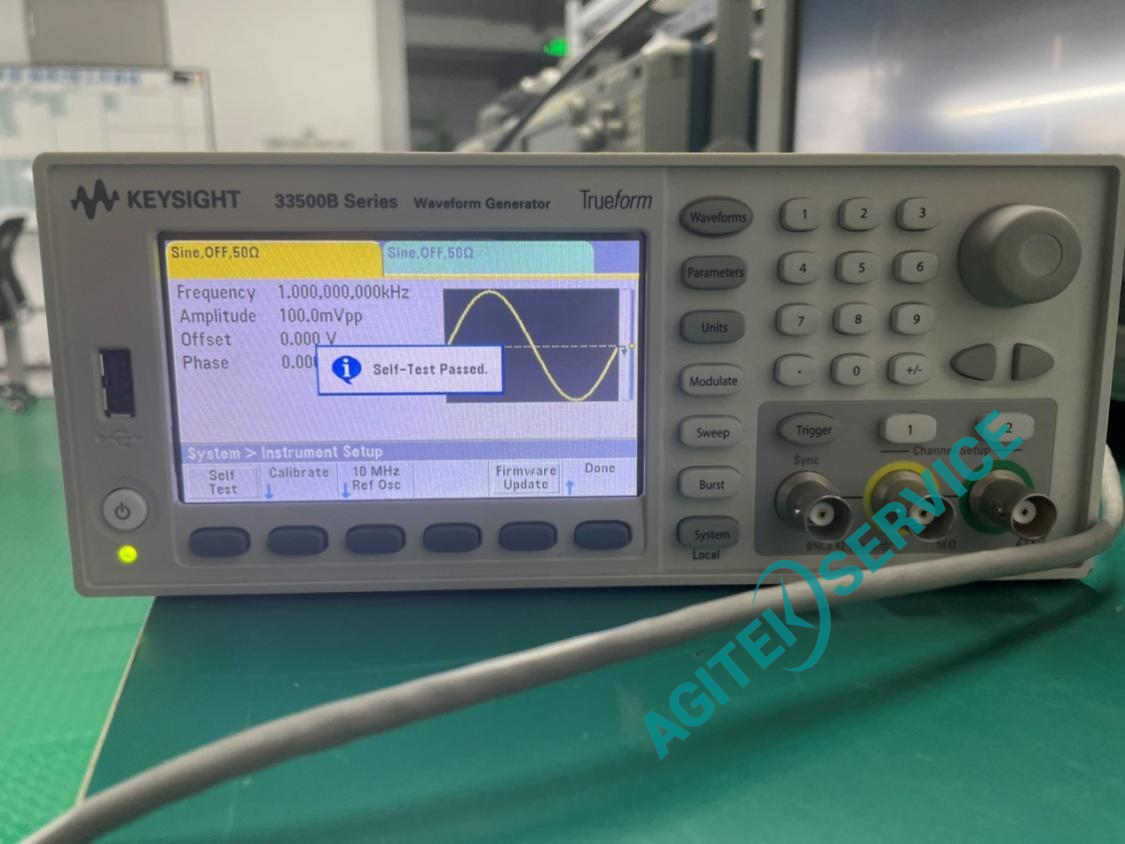

報錯處理完成，自檢通過。

校準儀器并測試頻率、頻響、輸出電平等指標參數。測試接口、按鍵、旋鈕并清潔儀器外觀。

是德33522B信號發生器常見故障及可能原因：

1. 無法開機：可能由電源線松動、電源模塊故障或主板問題引起。

開機報錯：如顯示“Follow support instructions to restore the firmware”，通常與固件丟失或主板故障相關。

反復重啟/死機：可能是電源不穩定、散熱不良或硬件兼容性問題。

2. 無顯示/花屏：顯示屏本身故障、驅動電路問題或系統固件錯誤。

顯示不穩定：可能因連接線松動或主板顯示接口異常。

3. 無信號輸出：輸出電路故障、時鐘同步問題或軟件配置錯誤。

輸出功率不準：衰減器老化、校準失效或硬件模塊損壞。

波形畸變：可能是電源噪聲、干擾源或硬件電路設計缺陷。

4. GPIB/USB無法通訊：接口芯片故障、驅動未安裝或物理連接問題。

不認存儲介質：存儲模塊損壞或固件不支持當前存儲設備。

5. 進不去測試系統：系統文件損壞、硬盤故障或啟動配置錯誤。

固件需要恢復：如因升級失敗或誤操作導致固件丟失。

6. 主板FPGA電路故障：可能導致開機異常、功能失效。

控制板故障：影響按鍵、旋鈕操作及系統控制。

7. 校準失效：長期使用未校準或校準環境不符合要求。

過熱保護：散熱孔堵塞、風扇故障或環境溫度過高。

8. 靜電損壞：未做好靜電防護導致元器件擊穿。

機械應力：輸出端加持重物或不當搬運造成物理損傷。
