PGA309-HT 電壓輸出可編程傳感器調節器技術手冊
PGA309 是為電橋傳感器設計的可編程模擬信號調節器。 模擬信號路徑可以放大傳感器信號，并通過外加應力（壓力、應變等）為零、跨度、零漂移、跨度漂移和傳感器線性化誤差提供數字校準。 通過 1 線數字串行接口或 2 線行業標準連接進行校準。 校準參數存儲在外部非易失性存儲器（通常為 SOT23-5），無需手動修整并可以實現長期穩定性。
數據手冊：*附件：PGA309-HT 電壓輸出可編程傳感器調節器技術手冊.pdf
全部模擬信號路徑包含一個 2 x 2 輸入復用器 (mux)，自動歸零可編程增益儀表放大器，線性化電路，電壓基準，內部振蕩器，控制邏輯和一個輸出放大器。 可編程電平位移對傳感器直流偏移做出補償。
PGA309 的內核是精密、低漂移、無 1/f 噪聲前端 PGA（可編程增益放大器）。 前端 PGA + 輸出放大器的總體增益可在 2.7V/V 至 1152V/V 之間進行調節。可通過輸入復用器來切換輸入的極性，以使傳感器適應未知的極性輸出。 故障監控電路檢測并發出傳感器燒斷、過載、和系統故障狀態信號。
特性
- 完整的橋式傳感器調節器
- 電壓輸出：成比例或絕對值
- 數字計算：無電位器/傳感器調整
- 傳感器誤差補償
- 跨度、偏移和溫度漂移
- 低誤差、時間穩定
- 傳感器線性化電路
- 溫度感測：內部或外部
- 校準查詢表邏輯
- 過量程/欠量程限制
- 傳感器故障檢測
- +2.7V 至 +5.5V 工作電壓范圍
- 小型薄型小尺寸 (TSSOP)-16 封裝
引腳功能和配置

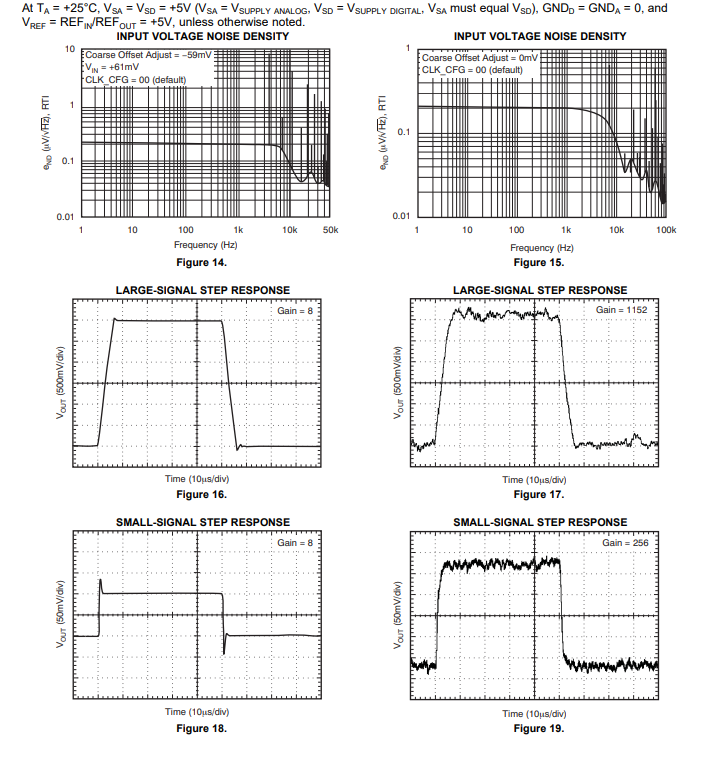

典型特性

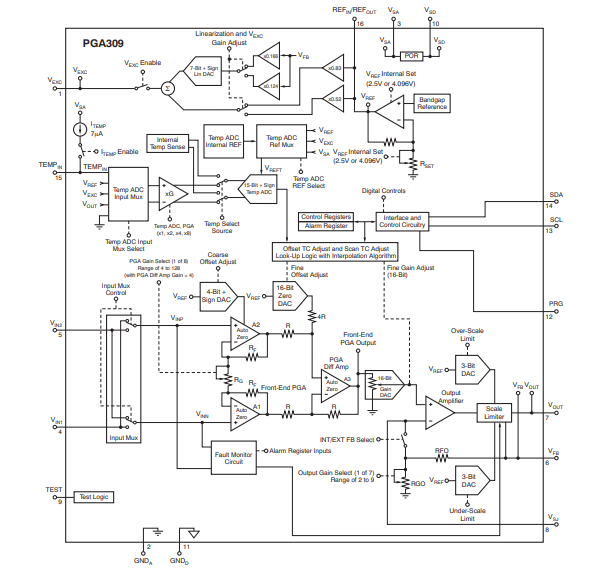

功能方框圖
應用范圍
- 橋式傳感器
- 遠程 4-20mA 發射器
- 應變、負載和衡器
- 車載傳感器
