概述
HMC8074LP6GE 是一款集成了諧振器、負阻套件和變容二極管的四頻段 MMIC VCO，并且具有兩個 RF 輸出引腳。由于振蕩器采用整體結構，該 VCO 的相位噪聲性能在整個溫度范圍內、在各種沖擊和流程條件下都很出色。使用 +4.75V 電源時，每個 RF 輸出的輸出功率通常分別為 -5 至 +6 dBm。該壓控振蕩器封裝在無引線的 QFN 6x6 mm 表面貼裝封裝中，不需要外部匹配組件。
數據表：*附件：HMC8074LP6GE四頻段MMIC VCO 8.3-15.2GHz技術手冊.pdf

應用

• 測試設備和工業控制
• VSAT 無線電
• 點對點/多點無線電
• 軍事最終用途

特性

• 雙輸出：
  • RF1 = -5 至 +6 dBm
  • RF2 = -15 至 -4 dBm
• 具有公共 RF 和調諧端口的四個獨立 VCO
• 無需外部諧振器
• 40 引腳 6x6mm SMT 封裝：36mm2

框圖

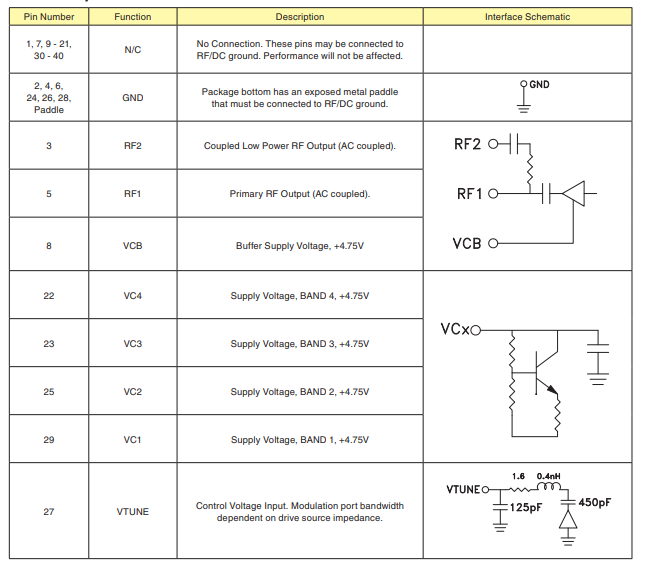

引腳配置描述

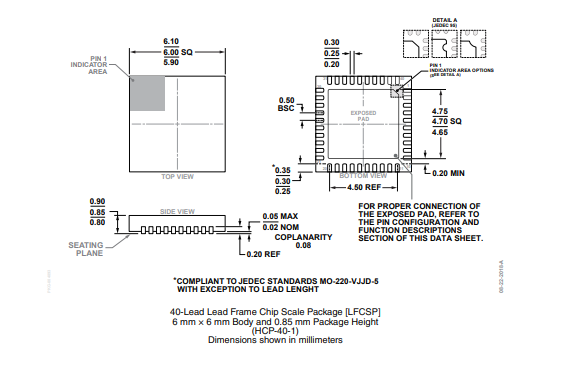

外形圖
