概述
HMC8362是一款砷化鎵(GaAs)四頻單片微波集成電路(MMIC)電壓控制振蕩器(VCO)，專用于提供寬帶功能，且不減弱相位噪聲性能。該器件集成了4個獨立的具有重疊頻段的窄帶VCO，采用11.90 GHz至18.30 GHz基波頻率范圍。在所有頻段內具有穩定一致的調諧靈敏度，幫助簡化了頻率合成器環路濾波器設計。
數據表：*附件：HMC8362 11.90GHz至18.30GHz四頻VCO技術手冊.pdf

調諧端口適用于所有VCO內核，以實現簡單的鎖相環(PLL)反饋路徑設計。HMC8362也為功率敏感型應用提供典型的72 mA低電流消耗。

HMC8362將共振器、負電阻器件和變容二極管集成在一起。振蕩器采用單片式結構，能夠提供極低的相位噪聲和優化的溫度穩定性，且可以免受振動和工藝變化影響。

4個VCO都包含在單個6 mm × 6 mm表貼引腳架構芯片級封裝(LFCSP)中，無需外部匹配組件。

HMC8362與高頻率、高性能鎖相環(PLL) ADF41513組合，提供完整的RF或微波頻率生成解決方案。

應用

• 電子測試與測量
• 工業和醫療儀器儀表
• 點到點和點到多點無線電
• 航空航天和防務
• 無線通信基礎設施

特性

• 一組4個窄帶VCO，具有穩定的靈敏度與頻率
• RF和調諧端口可供所有4個VCO使用 RF輸出通過基波振蕩器工作，無次諧波振蕩
• RF輸出功率高達8 dBm
• 電源靜音功能
• 無需采用外部諧振器
• 40引腳、6 mm × 6 mm LFCSP封裝

框圖

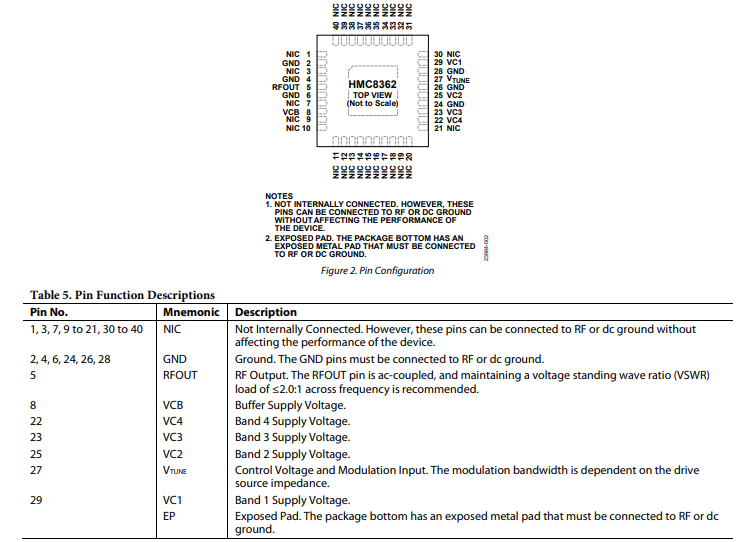

引腳配置描述

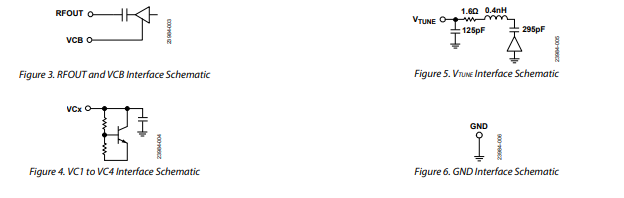

接口示意圖

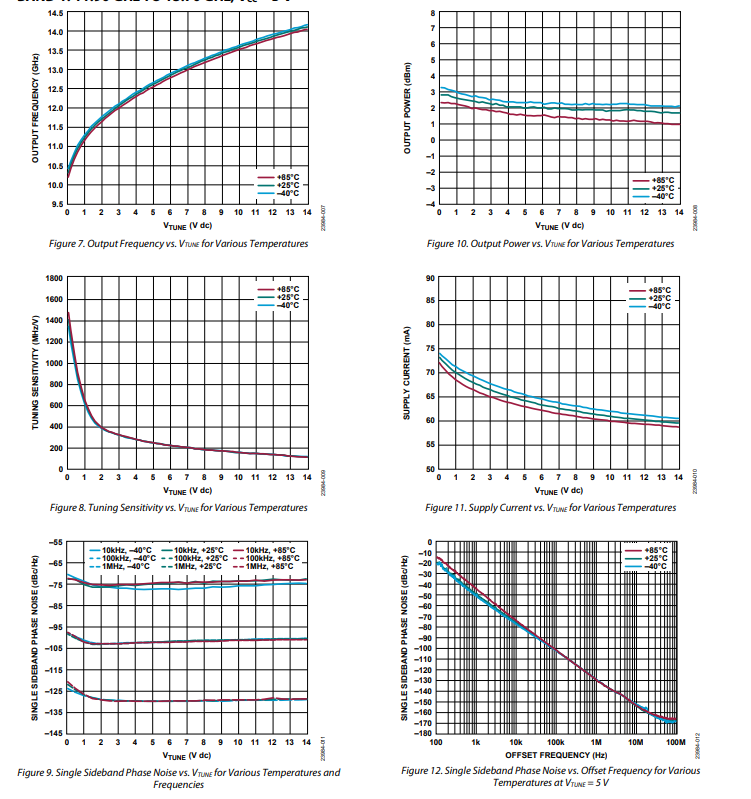

典型性能特征

應用信息

HMC8362在微波合成器應用中用作本地振蕩器（LO）。該器件的主要應用包括點對點和多點無線電、軍用雷達、測試測量、工業及醫療設備，以及無線通信基礎設施。其低相位噪聲特性支持更高階的調制，并降低通信系統中的誤碼率。穩定的環路濾波器設計易于實現，這得益于整個所需VCO調諧范圍內線性、單調的調諧靈敏度，較高的輸出功率可減少驅動后續級所需的增益。共源共柵輸出緩沖放大器級確保了在較寬的輸出負載條件范圍內具有穩定性，并改善了VCO內核的牽引性能。

為實現VCO內核的最佳性能，包括最低相位噪聲以及低電源抑制比（PSRR）和低壓差（LDO）穩壓器，建議采用此類穩壓器，以最大程度減少電源上的雜散頻率對VCO產生的任何不良相位噪聲。ADM7150和LT3042符合這些要求，是可接受的LDO穩壓器。

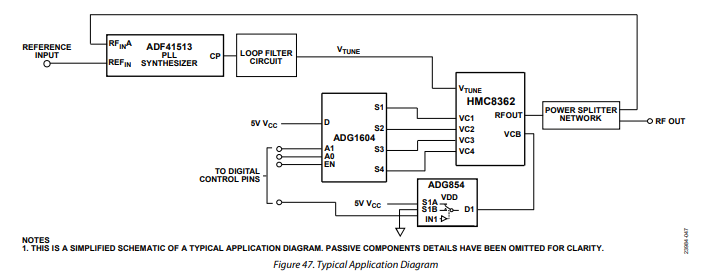

VCO內核的寬頻率范圍表明應使用低噪聲鎖相環（PLL）合成器，如ADF41513。ADF41513 1 GHz至26.5 GHz的寬輸入帶寬使其成為與HMC8362搭配使用的理想合成器。電荷泵電流可進行上調或下調，以補償VCO靈敏度的變化。許多應用需要同時快速啟用四個VCO內核中的多個。因此，建議使用如ADG1604這樣的多路復用器。ADG1604具有低導通電阻，能夠以3 V或5 V邏輯運行，并可在進行切換排序之前實現突發開啟。或者，也可以使用多個ADG854開關來啟用和禁用VCO內核。盡管此開關還包括突發開啟功能，但用戶必須防止同時為多個VCO內核供電的情況。無論采用哪種方法來控制VCO內核，都建議使用額外的ADG854開關來控制偏置到共源共柵放大器電路，以便在需要時抑制射頻輸出（RFOUT，引腳5）。抑制RFOUT可將輸出功率抑制約20 dB，且不會對長期可靠性產生影響，前提是每次僅為一個VCO內核供電。

遵循互連電路布局的最佳射頻布局實踐非常重要。優先考慮從VCO內核緩沖器的輸出到ADF41513射頻輸入引腳（RFinA）的微波功率分配器網絡。其次，將高度敏感的Vtune線與ADF41513 CP輸出引腳盡可能靠近放置，并將濾波器的最終RC極點盡可能靠近HMC8362的Vtune引腳放置。HMC8362的寬調諧范圍需要使用高電壓、低噪聲運算放大器。ADA4625 - 1適用于此類應用。

建議的印刷電路板（PCB）疊層由高質量電介質材料組成，如Rogers 4003。傳輸高頻信號的傳輸線必須仔細控制特性阻抗，為50Ω。
