概述
Apollo 混合信號前端 （MxFE） 是一款高度集成的器件，具有 16 位、16 GSPS 最大采樣率的射頻數模轉換器 （DAC） 內核，以及 12 位、8 GSPS 最大采樣率的射頻模數轉換器 （ADC） 內核。AD9088 支持 8 個發射通道和 8 個接收通道。AD9088非常適合需要寬帶ADC和DAC處理具有寬瞬時帶寬信號的應用。該器件具有一個 48 通道、32.5 Gbps JESD204C 或 20 Gbps JESD204B 數據收發器端口、一個片上時鐘乘法器以及針對寬帶或多頻段、直接到 RF 應用的數字信號處理 （DSP） 功能。AD9088 還具有旁路模式，允許 ADC 和/或 DAC 內核的全帶寬能力旁路 DSP 數據路徑。該器件還具有低延遲環回和跳頻模式，適用于相控陣雷達系統和電子戰應用。

AD9088 采用 24mm x 26mm、899 引腳 BGA 封裝，工作在 –40°C 至 +110°C 結溫范圍內。
數據表：*附件：AD9088八通道、16 位、16 GSPS RF DAC和八通道、12位、8 GSPS RF ADC技術手冊.pdf

應用

• 雷達和通信
• L/S/C 波段雷達和電子戰
• 相位陣列系統
• 寬帶通信系統
• 電子測試和測量系統
• 衛星通信
• 微波點對點、E 波段和 5G 毫米波

特性

• 靈活的可重新配置的通用平臺設計
  • 8 個 DAC 和 8 個 ADC （8D8A）
  • 可用射頻模擬帶寬高達 16 GHz
  • 最大 DAC/ADC 采樣速率高達 16 GSPS/8 GSPS
• DAC 到 ADC 采樣速率比為 1 和 2
  • 時鐘
  • 片上 PLL （7GHz 至 14GHz VCO）
• 高達 8 GHz 的外部 RFCLK 輸入
  • 多芯片同步
• 單端 （SE） ADC 輸入
  • 50 Ω 輸入阻抗
  • 集成片上寬帶寬巴倫
• 8 GSPS 時的 ADC 交流性能
  • 滿量程輸入電壓：650 mV p-p/0.3 dBm
  • 噪聲密度：?20 dBFS/Hz（2 GHz 時 ?20 dBFS）
  • HD2/HD3：2 GHz 時 -70 dBFS/-75 dBFS（-75 dBFS）
  • IMD3：2 GHz 時 -13 dBFS/音調時為 -75 dBFS
• DAC 交流性能（16 GSPS）
  • 滿量程輸出功率：2 GHz 時為 ?1.1 dBm
  • IMD3：2 GHz 時 -13 dBFS/音調時為 -7 5 dBc
  • NSD（禁用隨機排序）：?163 dBFS/Hz（2 GHz 時為 -1 dBFS）
  • NSD（啟用隨機排序）：2 GHz 時 -1 dBFS（-1 dBFS）時為 -158 dBFS/Hz
• 多功能數字功能
  • 支持實數或復數數字數據（8 位、12 位、16 位）
  • 可配置的 DDC 和 DUC
  • 16 個精細復雜 DUC 和 8 個粗復雜 DUC
  • 16 個精細復數 DDC 和 8 個粗調復數 DDC
  • 旁路精細和粗略 DUC/DDC 的選項
  • DUC/DDC 混疊抑制
  • 85 dB，用于插值濾波器
  • 100 dB，用于抽取濾波器
• 用于發射/接收的可編程 FIR 濾波器。
• 通過 SPI/HSCI/GPIO 進行動態配置
• 接口
  • SPI 系列
  • 高速控制接口
  • JESD204B/JESD204C：20 Gbps/32.5 Gbps
• Rx 24 通道，Tx 24 通道
• 用于慢速 AGC 控制的信號監視器
• 輔助功能
  • 功率放大器下游保護電路
  • 片上溫度監控單元
  • TDD 節能選項
• 總功耗取決于設備配置：14 W 至 20 W（典型值）
• 24 mm × 26 mm，889 引腳 BGA，間距為 0.8 mm
• 工作結溫 （ TJ ）：?40°C 至 +110°C

框圖

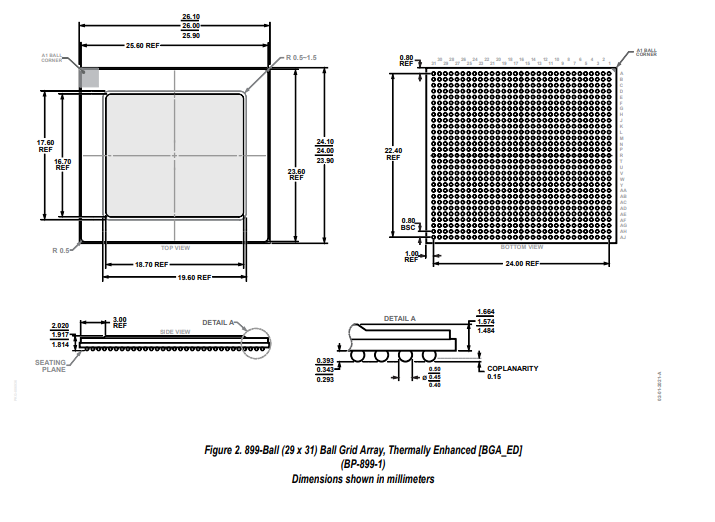

輪廓尺寸
