實驗名稱：基于導波的管道軸向應力測量實驗

研究方向：管道無損檢測

測試設備：ATA-2041高壓放大器、信號發生器、示波器、電腦等。

實驗過程：

圖1：實驗裝置圖

使用信號發生器產生高斯脈沖，將高斯脈沖送入ATA-2041高壓放大器中進行無失真的脈沖放大，得到高壓脈沖信號。由于ATA-2041高壓放大器優異的線性放大功能，高壓信號可以保證具有與信號發生器中編輯信號完全一致的信號特征，從而保證縱向?qū)Рㄋ桀l帶范圍的模態被準確激勵。進一步地利用所激勵的導波檢測應力。

實驗結果：

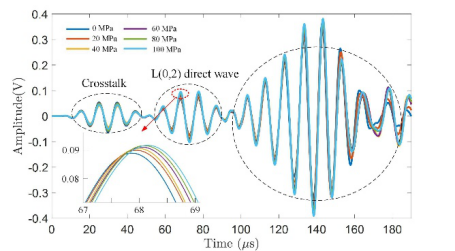

利用ATA-2041高壓放大器激勵壓電換能器陣列所產生的導波可以準確地測量鋼管的軸向應力。從以下附圖可以看出，接收信號的電壓幅值可達0.1V，說明激勵信號所產生的導波信號具有優異的信噪比，這是保證測量結果一致性好的硬件基礎。同時從L(0，2)直達波信號的形狀可以得知，功率放大器的線性放大效果好，從實驗角度排除了研究以外的各項誤差對結果的影響，這是保證分析有效的實驗基礎。

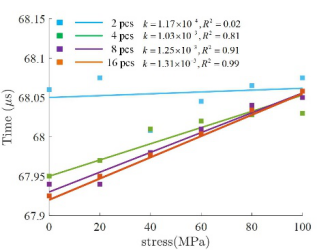

圖2：實驗結果

高壓放大器推薦：ATA-2041

圖：ATA-2041高壓放大器指標參數

本文實驗素材由西安安泰電子整理發布，如想了解更多實驗方案，請持續關注安泰官網。Aigtek是國內專業從事測量儀器研發、生產和銷售的高科技企業，一直專注于電壓放大器、功率放大器、功率放大模塊、高精度電流源等測試儀器產品的研發與制造。高壓放大器https://www.aigtek.com/products/bk-gyfdq.html
