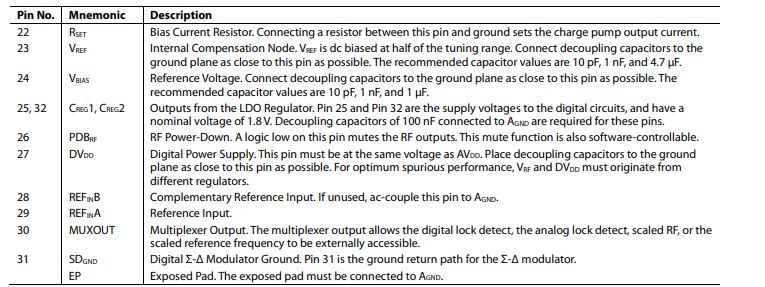

概述
ADF4355-3結合外部環路濾波器和外部參考頻率使用時，可實現小數N分頻或整數N分頻鎖相環(PLL)頻率合成器。 其他頻率輸出的一系列分頻器可實現51.5625 MHz至6600 MHz的工作頻率。

ADF4355-3具有集成VCO，其基波輸出頻率范圍為3400 MHz至6800 MHz。 此外，VCO頻率可進行1、2、4、8、16、32或64分頻，因此用戶可以產生低至54 MHz的RF輸出頻率。 對于要求隔離的應用，RF輸出級可以實現靜音。 靜音功能既可以通過引腳控制，也可以通過軟件控制。

所有片內寄存器均通過簡單的三線式接口進行控制。 ADF4355-3采用3.15 V至3.45 V的模擬、數字、電荷泵和VCO電源工作。此外，ADF4355-3還內置硬件和軟件省電模式。
數據表：*附件：ADF4355-3集成VCO的微波寬帶頻率合成器技術手冊.pdf

應用

• 無線基礎設施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
• 點到點/點到多點微波鏈路
• 衛星/VSAT
• 測試設備/儀器儀表
• 時鐘產生

特性

• RF輸出頻率范圍： 51.5625 MHz至6600 MHz
• 小數N分頻頻率合成器和整數N分頻頻率合成器
• 高分辨率38位模數
• 低相位噪聲電壓控制振蕩器(VCO)
• 可編程1/2/4/8/16/32/64分頻輸出
• 模擬、數字、電荷泵和VCO電源：
  3.3 V
• 邏輯兼容性： 1.8 V
• 可編程雙模預分頻器：4/5或8/9
• 可編程的輸出功率
• RF輸出靜音功能
• 三線式串行接口
• 模擬和數字鎖定檢測

框圖

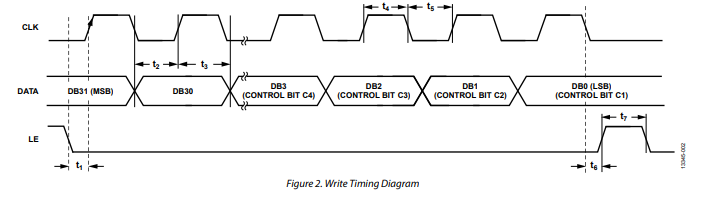

寫時序圖

應用信息

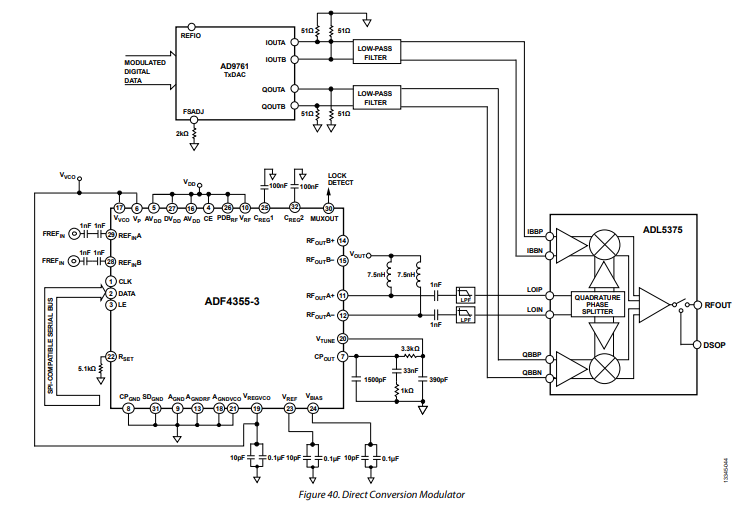

直接轉換調制器

直接轉換架構用于實現基站發射機。圖40展示了如何使用ADI公司的器件來實現這樣一個系統。

電路框圖顯示AD9761 TxDAC與ADL5375一起使用。在此信號鏈部分使用雙積分型數模轉換器（如AD9761）可確保（在整個溫度范圍內）誤差積分最小。

本地振蕩器（LO）由ADF4355 - 3實現。低通環路濾波器采用ADIsimPLL工具進行設計，鑒頻鑒相器（PFD）頻率為61.44 MHz，閉環帶寬為20 kHz。

ADL5375的LO端口可由ADF4355 - 3的互補射頻輸出RF_{OUT}A+/RF_{OUT}A- 進行差分驅動。與單端驅動相比，差分驅動可使二階失真性能提高6dB以上，從而避免將單端LO輸入轉換為更理想的差分LO輸入至ADL5375時可能出現的平衡損耗。

ADL5375接受的LO驅動電平范圍為 -6 dBm至 +6 dBm。ADF4355 - 3的最佳LO功率可設置為 -4 dBm至 +5 dBm，這樣可將功率電平從 -4 dBm提高到 +5 dBm。

射頻輸出設計用于驅動50Ω負載；不過，如圖40所示，必須進行交流耦合。如果I和Q輸入由2V峰峰值的正交信號驅動，ADL5375調制器的輸出功率約為2 dBm。
