TLV600x 系列單通道、雙通道和四通道運算放大器是專門針對通用 應用進行設計的。該系列器件具有軌到軌輸入和輸出 (RRIO) 擺幅、低靜態電流（典型值：75μA）、高帶寬 (1MHz) 以及低噪聲（1KHz 時為 28 nV/√Hz）等特性，對于要求在成本和性能之間取得良好平衡的 應用 而言極具吸引力，例如消費類電子產品、煙霧探測器和白色家電。TLV600x 具有低輸入偏置電流（典型值：±1.0pA），因此適用于 源阻抗高達兆歐級 的應用。

數據手冊：*附件：TLV6001 單路、5.5V、1MHz、RRIO 運算放大器技術手冊.pdf

TLV600x 采用穩健耐用的設計，方便電路設計人員使用。該器件在高達 150pF 的容性負載條件下單位增益穩定，并集成有 RF/EMI 抑制濾波器，在過驅條件下不會出現反相而且具有高靜電放電 (ESD) 保護（4kV 人體放電模型 (HBM)）。

此類器件經過優化，適合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低電壓狀態下工作，并可在 -40°C 至 125°C 的溫度范圍內額定運行。

TLV6001（單通道）采用 SC70-5 和 SOT23-5 封裝。TLV6002（雙通道）采用 SOIC-8 和 VSSOP-8 封裝，TLV6004（四通道）采用 TSSOP-14 封裝。

特性
? 面向成本敏感型系統的精密放大器
? 低靜態電流：75μA/通道
? 電源電壓范圍：1.8V 至 5.5V
? 輸入電壓噪聲密度：1kHz 時為 28nV/√Hz
? 軌到軌輸入和輸出
? 增益帶寬：1MHz
? 低輸入偏置電流：1pA
? 低失調電壓：0.75mV
? 單位增益穩定
? 內部射頻 (RF) 和電磁干擾 (EMI) 濾波器
? 工作溫度范圍：
-40°C 至 +125°C

引腳功能和配置

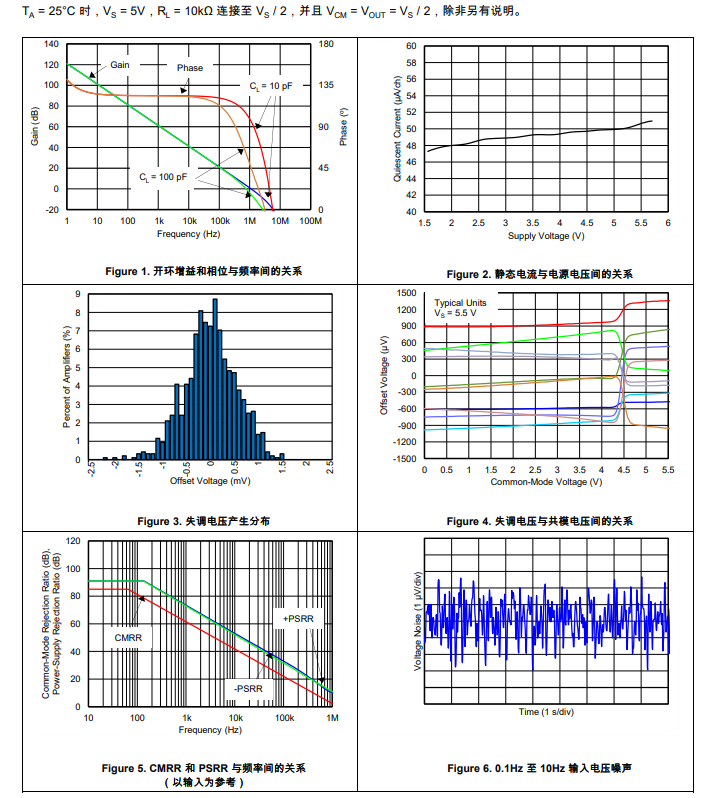

典型特性

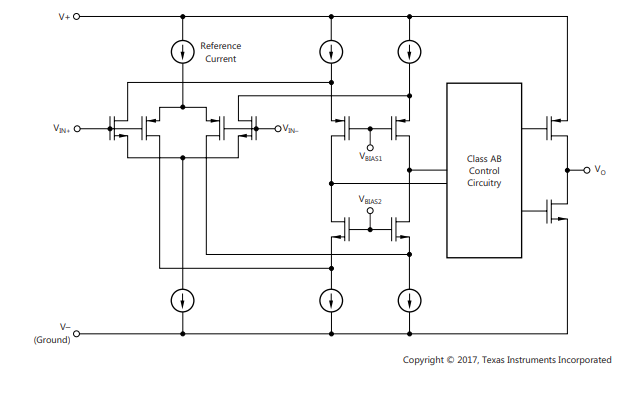

功能方框圖

應用范圍
? 工業和消費類電子產品
? 便攜式設備
? 便攜式血糖儀系統
? 煙霧探測器
? 白色家電
? 移動電源
