      HMC542BLP4E 0.5dB LSB GaAs MMIC 6位數字串行控制衰減器，DC- 4GHz技術手冊

      要長高 ? 2025-04-24 16:14 ? 次閱讀

      概述
      HMC542BLP4E是一款寬帶6位GaAs IC數字衰減器，帶有CMOS兼容的串行至并行轉換驅動，采用低成本無引腳表貼封裝。 該串行控制數字衰減器采用片外AC接地電容器，進行近直流操作，這一特性使其非常適合各種RF和IF應用。 該衰減器在DC至4 GHz的頻率下工作，插入損耗為1.7 dB，衰減器位值為0.5 (LSB)、1、2、4、8和16 dB，總衰減為31.5 dB。 衰減精度非常高，典型步長誤差為±0.25 dB，IIP3為+50 dBm。 六位串行控制字用于選擇各衰減狀態。 需要+5V的單個Vcc偏置。
      數據表：*附件：HMC542BLP4E 0.5dB LSB GaAs MMIC 6位數字串行控制衰減器，DC- 4GHz技術手冊.pdf

      應用

      • 蜂窩/PCS/3G基礎設施
      • ISM、MMDS、WLAN、WiMAX和WiBro
      • 微波無線電和VSAT
      • 測試設備和傳感器

      特性

      • 0.5 dB LSB步進至31.5 dB
      • TTL/CMOS兼容
        串行數據接口
      • SPI兼容串行輸出
      • 典型步長誤差為±0.25 dB
      • +5V單電源
      • 4x4 mm SMT封裝

      框圖

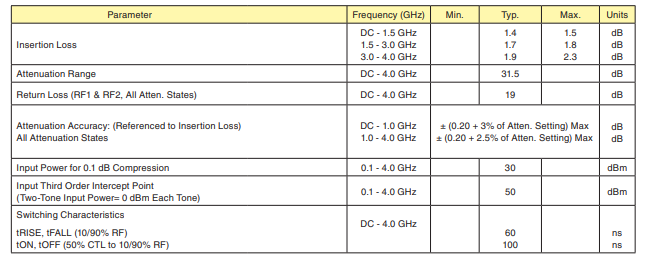

      電氣規格

      時序圖

      邏輯/功能圖

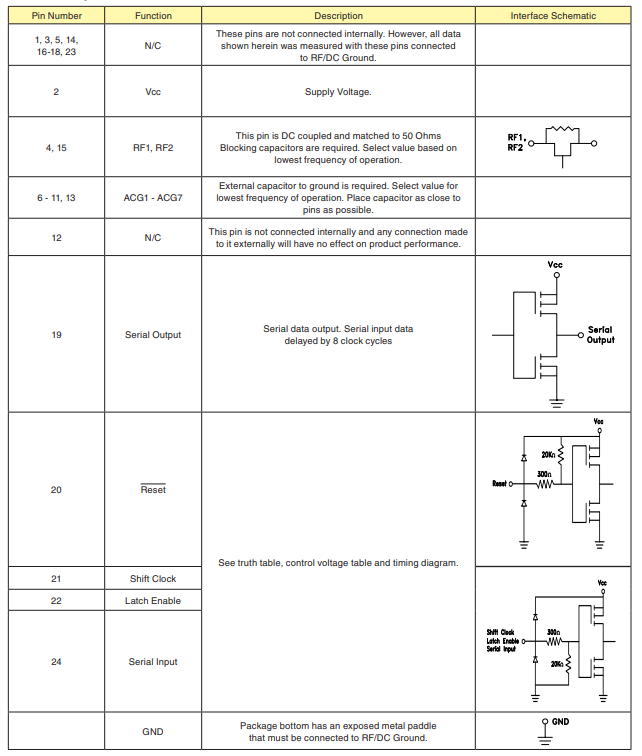

      引腳描述

      應用電路

      外形圖
