TPS6521855 是一款單芯片電源管理 IC （PMIC），專為支持便攜式（鋰離子電池）和非便攜式（5V 適配器）應用中的 AM64x 系列處理器而設計。該器件的額定溫度范圍為 –40°C 至 +105°C，適用于各種工業應用。
*附件：用于 AM64x Arm? Cortex-A53? 處理器的 TPS6521855 電源管理 IC （PMIC） 數據表.pdf

特性

• 三個具有集成開關 FET 的可調降壓轉換器（DCDC1、DCDC2 和 DCDC3）：
  • DCDC1：默認電壓為 1.1V，最高電流為 1.8A
  • DCDC2：默認電壓為 1.0V，最高電流為 1.8A
  • DCDC3：默認電壓為 1.8V，電流高達 1.8A
  • VIN 范圍為 2.7 V 至 5.5 V
  • 可調輸出電壓范圍 0.85 V 至 1.675 V（DCDC1 和 DCDC2）
  • 可調輸出電壓范圍 0.9 V 至 3.4 V （DCDC3）
  • 輕負載電流下的省電模式
  • 100% 占空比，實現最低壓差
  • 禁用時有源輸出放電
• 一個具有集成開關 FET （DCDC4） 的可調降壓-升壓轉換器：
  • DCDC4：默認 2.5V，最高 1.6A
  • VIN 范圍為 2.7 V 至 5.5 V
  • 可調輸出電壓范圍為 1.175 V 至 3.4 V
  • 禁用時有源輸出放電
• 兩個低靜態電流、高效率降壓轉換器，用于電池備份域 （DCDC5、DCDC6）
  • DCDC5：1V 輸出
  • DCDC6：1.8V 輸出
  • VIN 范圍為 2.2 V 至 5.5 V
  • 由系統電源或紐扣電池備用電池供電
• 可調通用 LDO （LDO1）
  • LDO1：3.3V （默認），最高 400mA
  • VIN 范圍為 1.8 V 至 5.5 V
  • 0.9 V 至 3.4 V 的可調輸出電壓范圍
  • 禁用時有源輸出放電
• 具有 350mA 電流限制的低電壓負載開關 （LS1）
  • VIN 范圍為 1.2 V 至 3.6 V
  • 1.35V 時開關阻抗為 110mΩ（最大值）
• 具有 100mA 或 500mA 可選電流限制的 5V 負載開關 （LS2）
  • VIN 范圍：至 5.5 V
  • 5V 時 500mΩ（最大值）開關阻抗
• 具有 100mA 或 500mA 可選電流限制的高壓負載開關 （LS3）
  • VIN 范圍為 1.8 V 至 10 V
  • 500mΩ（最大值）開關阻抗
• 具有內置 Supervisor 功能監視器的 Supervisor
  • DCDC1、DCDC2 ±4% 容差
  • DCDC3、DCDC4 ±5% 容差
  • LDO1 ±5% 容差
• 保護、診斷和控制：
  • 欠壓鎖定 （UVLO）
  • 始終在線的按鈕監視器
  • 過熱警告和停機
  • 用于備用電源和主電源的獨立電源就緒輸出
  • 我^2^C 接口 （地址 0x24） （請參閱 I 的時序要求^2^C 在 400 kHz 下運行）

參數

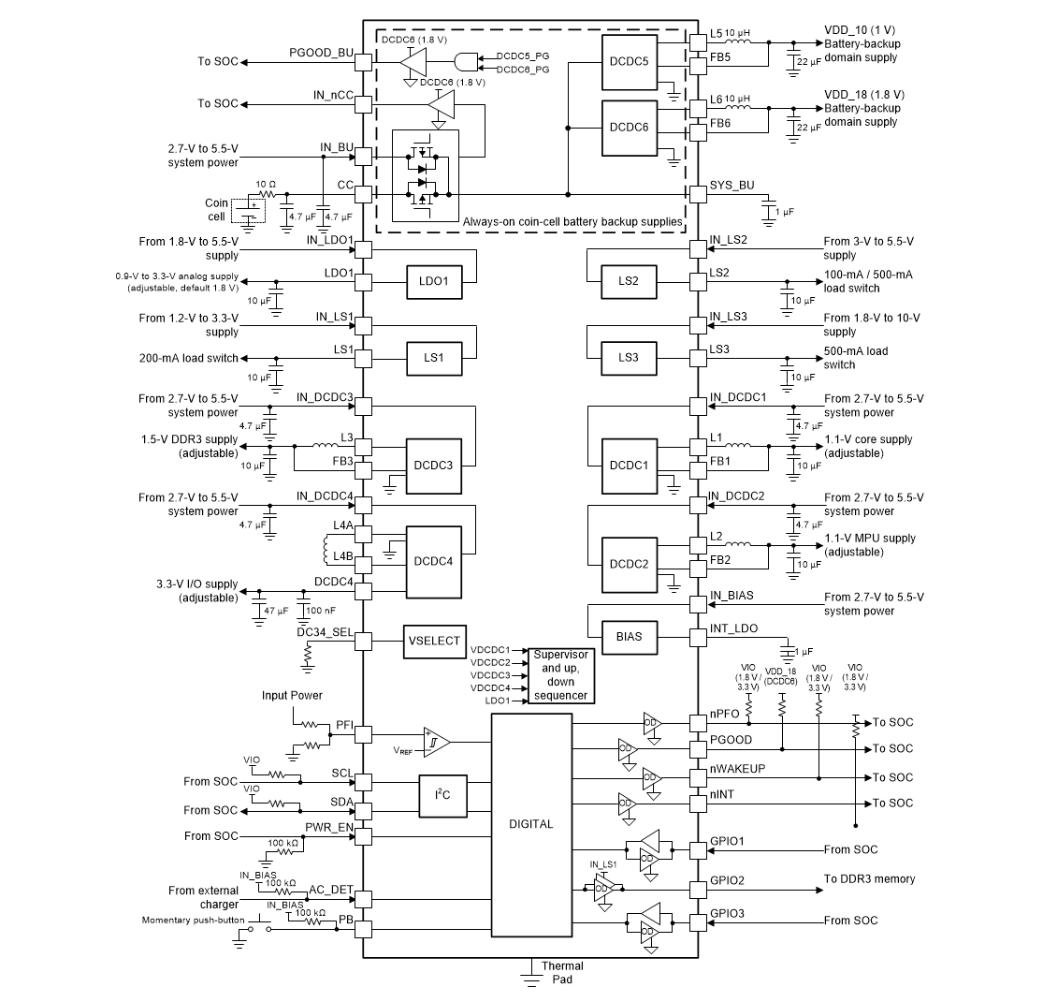

方框圖

1. 產品概述

• ?產品名稱?：TPS6521855
• ?應用?：專為AM64x Arm? Cortex?-A53處理器設計，支持便攜式（如Li-Ion電池）和非便攜式（如5V適配器）應用
• ?特點?：
  • 集成度高，包含多個降壓轉換器、一個升壓/降壓轉換器、低壓差線性穩壓器（LDO）和負載開關
  • I2C接口，可編程電壓、電流限制和保護功能
  • 支持動態電壓調節和電源排序
  • 溫度范圍：-40°C至+105°C，適合工業應用

2. 主要特性

• ?電源轉換器?：
  • DCDC1至DCDC4：降壓轉換器，支持動態電壓調節
    • DCDC1和DCDC2：默認輸出電壓1.1V，可調范圍0.85V至1.675V，最大輸出電流1.8A
    • DCDC3：默認輸出電壓1.8V，可調范圍0.9V至3.4V，最大輸出電流1.8A
    • DCDC4（升壓/降壓）：默認輸出電壓3.3V，可調范圍1.175V至3.4V，最大輸出電流1.6A
  • LDO1：低壓差線性穩壓器，默認輸出電壓3.3V，可調范圍0.9V至3.4V，最大輸出電流400mA
• ?負載開關?：
  • LS1：200mA或500mA可選電流限制
  • LS2和LS3：100mA或500mA可選電流限制，支持高壓（LS3可達10V）
• ?保護功能?：欠壓鎖定（UVLO）、過溫警告和關斷、過電流保護等

3. 接口與通信

• ?I2C接口?：支持高達400kHz的數據速率，用于配置和監控PMIC的狀態
• ?中斷和監控?：提供多個中斷源，包括過溫、過電流、欠壓等，可通過I2C接口讀取狀態寄存器

4. 電源排序與上電/斷電序列

• ?預定義上電/斷電序列?：可通過I2C接口自定義
• ?PGOOD信號?：監控所有電源軌的狀態，并在任何電源軌出現故障時發出低電平信號

5. 封裝與尺寸

• ?封裝類型?：VQFN（48引腳，6.00 mm × 6.00 mm）和HTQFP（48引腳，7.00 mm × 7.00 mm）

6. 應用領域

• ?工業應用?：由于寬溫度范圍和高可靠性，適合各種工業環境
• ?便攜式設備?：支持Li-Ion電池供電，適用于移動設備
• ?非便攜式設備?：支持5V適配器供電，適用于固定安裝的設備

7. 文檔與支持

• ?相關文檔?：提供應用報告、用戶指南等支持文檔
• ?支持資源?：TI E2E?支持論壇提供設計幫助和快速解答
• ?靜電放電警告?：提醒用戶注意靜電放電保護

8. 訂購信息

• ?環保信息?：提供RoHS和綠色封裝選項
• ?可訂購狀態?：ACTIVE（推薦用于新設計）

TPS6521855是一款功能強大的電源管理IC，專為AM64x Arm? Cortex?-A53處理器設計，集成了多個電源轉換器、負載開關和保護功能，支持通過I2C接口進行靈活配置和監控，適用于各種便攜式和非便攜式工業應用。
