壓擺率(Slew Rate)決定著輸出信號建立的時間,包括Low to High和High to Low兩種情況。運算放大器有很多指標是互相掣肘的,比如帶寬與功耗,帶寬越高,功耗就越大;通常芯片設計上,壓擺率與單位增益帶寬參數相對應,也就是壓擺率以滿足單位增益帶寬為設計目標,如果要在這種設計架構的運算放大器里選擇高壓擺率的型號,就要選單位增益帶寬高的型號,相應的,芯片功耗也就必然提高。
在各種運動控制系統,對馬達驅動的電流、電壓的檢測要求響應速度盡可能高,除了放大回路能快速對信號進行調理外,也要求輸出信號能夠快速的建立起來,以讓控制系統能快速識別到信號,為滿足這類應用,增強壓擺率的運算放大器應運而生。
RS8417/RS8418系列運算放大器包括單路的RS8417和雙路的RS8418兩款,采用SR加速設計方案,大幅提高壓擺率參數,同時進一步優化失調電壓、EMI等參數,并且支持用作比較器,以使其能滿足更多的應用場景。
RS8417/RS8418采用BCD 工藝設計,主要參數特性如下:
?高壓擺率 4.5V/μs;
?單位增益帶寬1.5MHz;
?低功耗:150μA/通道;
?輸入失調電壓常溫最大1mV;
?低溫漂±1μV/°C
?輸入偏置電流低至20pA;
?低功耗2.2mA
?過載恢復時間2μs;
?軌對軌輸入/輸出;
?支持比較器應用;
?電源紋波抑制比PSRR 120dB;
?共模抑制比CMRR 120dB;
?開環增益135dB;
?寬工作電壓范圍,4.0V~36V;
?增強EMIRR濾波性能;
?擴展工業級工作溫度范圍-40°C~125°C。

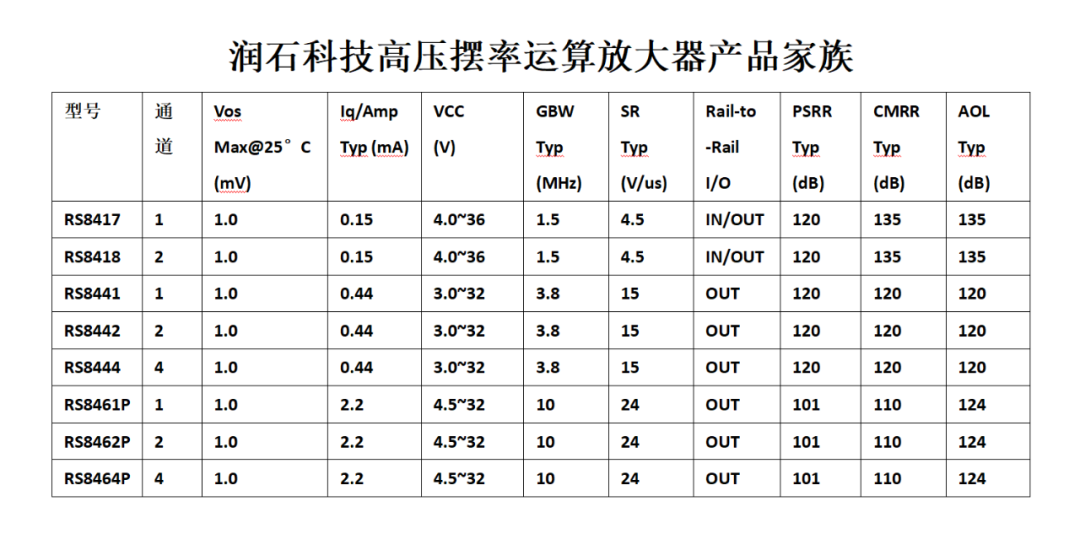

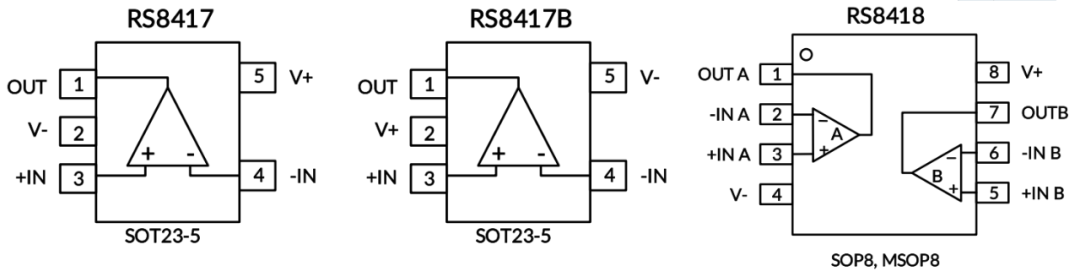

圖1: RS8417/RS8418封裝和管腳定義

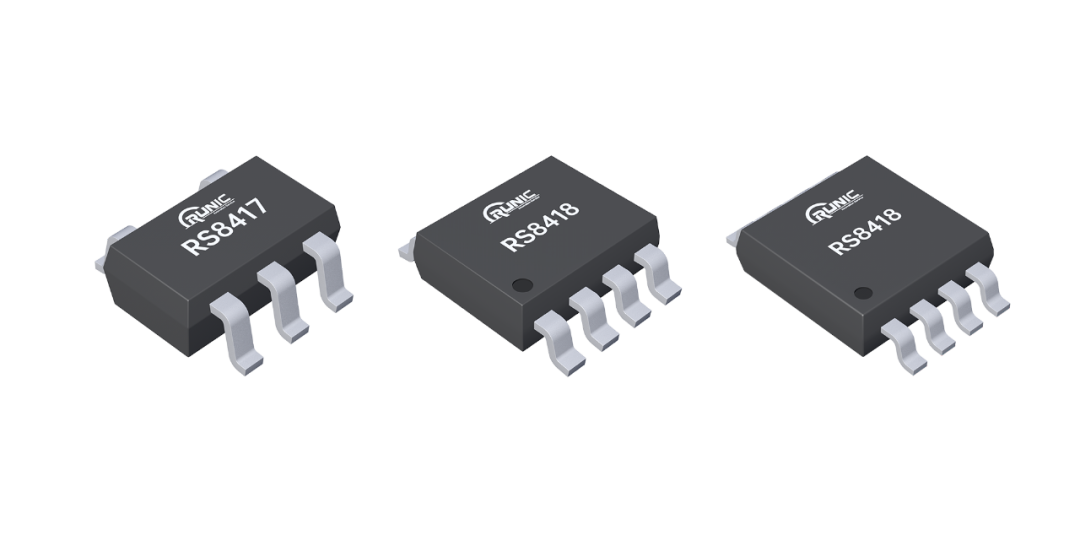

RS8417提供標準SOT23-5封裝,RS8418提供標準SOP8/MSOP8封裝,封裝尺寸和管腳定義都與當前市場通用產品兼容,歡迎各界工程師朋友索樣評測。
-
