ADH8412S-CSL是一種砷化鎵（GaAs）、單片微波集成電路（MMIC）、偽晶高電子遷移率晶體管（pHEMT）、低噪聲寬帶放大器，工作頻率為0.4 GHz至11 GHz。

數據手冊：*附件：ADH8412S 0.4 GHz至11GHz，低噪聲放大器技術手冊l.pdf

ADH8412S-CSL提供15.5 dB的典型增益、1.4 dB的典型噪聲系數和≤33 dBm的典型輸出三階截距（OIP3），在5 V漏極電源電壓下只需要60 mA。典型的≤20.5 dBm的飽和輸出功率（PSAT）使低噪聲放大器（LNA）能夠作為許多Analog Devices，股份有限公司、平衡、同相和正交（I/Q）或圖像抑制混頻器的本地振蕩器（LO）驅動器。

ADH8412S-CSL還具有內部匹配到50Ω的輸入和輸出，使該設備成為基于表面貼裝技術（SMT）的空間應用的理想選擇。ADH8412S-CSL采用2 mm×2 mm、6引腳引線框架芯片級封裝（LFCSP）。

其他應用和技術信息可以在商業(yè)航天產品計劃手冊和HMC8412數據表中找到。

特征
?低噪聲系數：0.4 GHz至3 GHz時典型為1.4 dB
?單正電源（自偏置）
?高增益：典型值≤15.5 dB
?高OIP3：典型值≤33 dBm
?符合RoHS標準，2 mm×2 mm，6引線LFCSP

引腳配置和功能描述

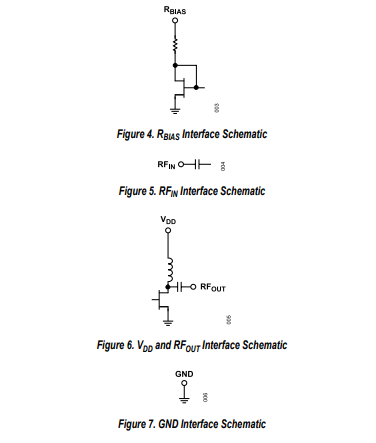

接口示意圖

應用
?低地球軌道和中地球軌道（LEO/MEO）衛(wèi)星
?航空電子設備
?測試儀器
?電信
?軍用雷達和通信
?電子戰(zhàn)
?航空航天
