概述
AD8337是一款低噪聲、單端、線性dB、通用型可變增益放大器(VGA)，可以在DC至100 MHz頻率下工作，?3 dB帶寬為280 MHz。它不僅在整個增益范圍內保持出色的帶寬一致性，并且折合到輸出端的噪聲較低，因而成為增益調整和高速模數轉換器(ADC)驅動應用的理想器件。
數據表：*附件：AD8337通用型低成本直流耦合VGA技術手冊.pdf

出色的直流和高速特性使AD8337特別適合工業超聲、PET掃描儀和視頻應用。雙電源工作則可實現對光電二極管或光電倍增管等產生的負向脈沖的增益控制。

AD8337采用頗受歡迎且用途廣泛的ADI公司專有X-AMP?架構，增益范圍為24 dB。增益控制接口提供精確的19.7 dB/V線性dB調整(折合到VCOM)。

AD8337內置一個非專用電流反饋前置運算放大器(PrA)，可采用反相或同相配置工作。利用外部電阻則可獲得6 dB或更大的增益。若用兩個100 Ω外部電阻，AD8337可以獲得兩倍的同相前置運算放大器增益。衰減器的增益范圍為24 dB，輸出放大器則具有固定增益8×(18.06 dB)。最低標稱增益范圍為0 dB至24 dB，通過調整前置放大器增益可以使該范圍上移或下移。將多個AD8337串聯起來，可獲得更大的增益范圍，還可用于級間濾波以抑制噪聲和失真，以及用于消除失調電壓。

AD8337的工作溫度范圍為-40℃至+85℃，采用3 mm × 3 mm、8引腳LFCSP封裝。

應用

• 增益調整
• PET掃描儀
• 高性能AGC系統
• I/Q信號處理
• 視頻
• 工業和醫療超聲
• 雷達接收機

特性

• 低噪聲：
  電壓噪聲 = 2.2 nV/√Hz
  電流噪聲 = 4.8 pA/√Hz(正輸入)
• 寬帶寬(-3 dB)：280 MHz
• 標稱增益范圍：0 dB至24 dB(前置放大器增益 = 6 dB)
• 增益調整：19.7 dB/V
• 直流耦合
• 單端輸入和輸出
• 高速非專用運算放大器輸入
• 電源電壓：+5 V、±2.5 V或±5 V
• 低功耗：78 mW(±2.5 V電源)

框圖

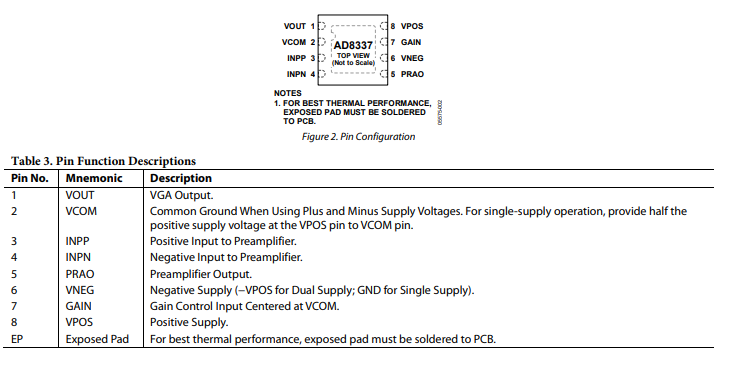

引腳配置描述

典型性能特征

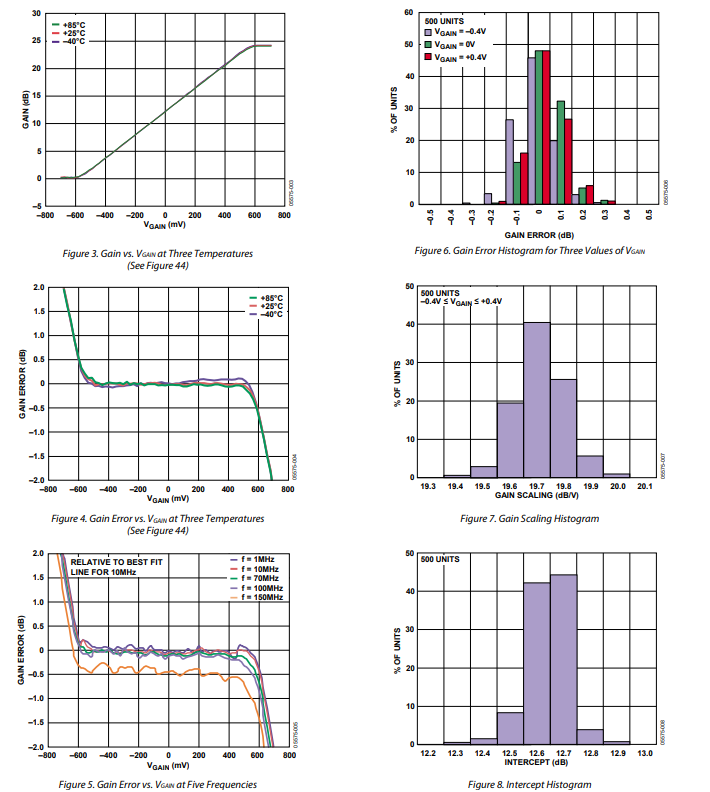

應用信息

前置放大器連接

同相增益配置

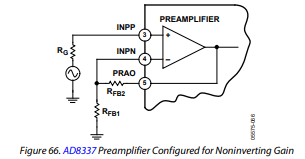

AD8337前置放大器是未補償的電流反饋運算放大器，同相反饋連接的RFB值應≥100Ω，見圖66。

兩個表面貼裝電阻確定前置放大器的增益。100Ω的相等電阻為前置放大器提供6dB的增益，器件的默認增益范圍為0dB至24dB。

對于前置放大器增益≥2的情況，選擇RFB值≥100Ω且RF1≤100Ω。RFB值過高會降低帶寬并增加失調電壓，但值過小會影響穩定性。若RF1≤100Ω，增益會增加，輸入參考噪聲會降低。

• 反相增益配置

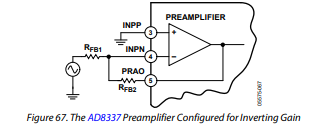

  對于需要對負脈沖進行反相或對波形進行電流吸收的應用，前置放大器可配置為反相增益放大器。當采用雙極性電源供電時，前置放大器可放大正或負輸入電壓，且無需對共模輸入電壓進行電平轉換。圖67展示了配置為反相增益放大器的AD8337。


由于AD8337是高頻器件，穩定性問題可能會在電路布局不仔細時出現。前置放大器的穩定性受INPN引腳周圍寄生電容的影響。為盡量減少寄生電容，前置放大器電阻RF1和RFB應盡可能靠近INPN引腳。

驅動電容性負載

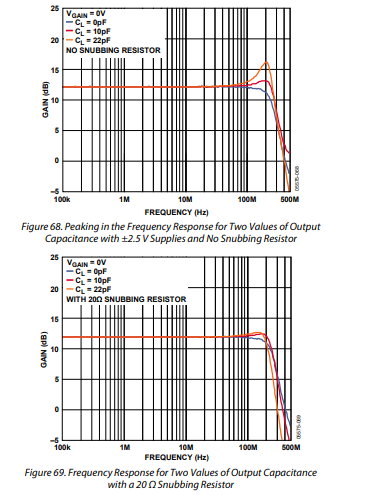

由于AD8337的帶寬較大，輸出引腳處的雜散電容會在放大器增益開始下降時，導致頻率響應出現峰值。圖68展示了在±2.5V電源和VGain = 0V條件下，兩種負載電容值對應的頻率響應峰值情況。

圖69展示了在有20Ω緩沖電阻情況下，兩種輸出電容值對應的頻率響應。

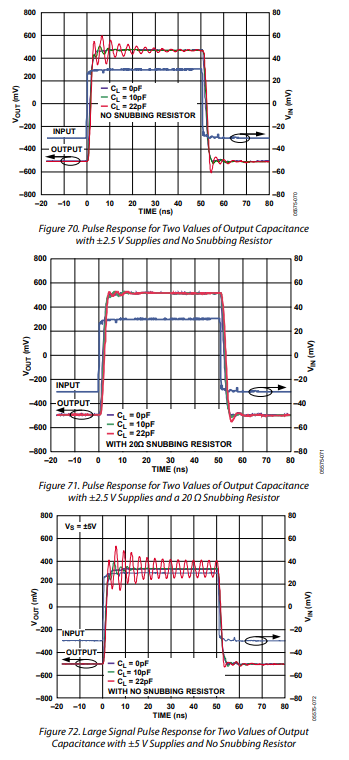

在時域中，輸出引腳處的雜散電容會在瞬態信號邊緣產生過沖，如圖70和圖72所示。過沖幅度也是瞬態轉換速率（圖70和圖72中未顯示）的函數。用于圖70和圖72的輸入脈沖轉換時間特意設置為較高的300ps，以展示放大器的快速響應時間。轉換時間較長的信號產生的過沖較小。
