概述
MAX1454是一款針對汽車應用設計的高集成度模擬傳感器信號調理器。器件具有放大、校準和溫度補償功能，可以逼進傳感器固有的可重復指標。數字調整輸出時，全模擬信號通道不會在輸出通路引入量化噪聲。集成16位DAC對信號失調、量程進行校準，使傳感器產品能夠真正實現互換性。

器件內部包含可編程傳感器激勵、32級可編程增益放大器(PGA)、2K x 8位內部閃存、四個16位DAC、一個內部溫度傳感器。除失調、量程補償外，器件還利用失調溫度系數(TC)和量程溫度系數(FSO TC)分別進行溫度補償，在提供靈活性的同時降低了生產成本。

器件采用16引腳TSSOP封裝，工作在汽車AEC-Q100 1級要求的-40°C至+125°C溫度范圍。
數據表：*附件：MAX1454高精度信號調理器，帶有過壓保護技術手冊.pdf

應用

• 濕度傳感器
• 壓力校準與控制
• 壓力傳感器
• 電阻性傳感器
• 應變儀

特性

• 單芯片IC實現完備的信號調理
  • 提供放大、校準、溫度補償
  • 可配合輸出靈敏度從1mV/V至200mV/V的傳感器使用
  • 45V過壓保護
  • 45V反向電壓保護
• 高精度補償，降低后端電路復雜性
  • 全模擬信號通路
  • 16位失調、量程校準分辨率
  • 片內查找表支持多點溫度校準
• 支持電流橋和電壓橋激勵
• 85μs快速階躍響應
• 傳感器故障檢測
• 簡單的PCB布局
• 單引腳數字編程
• 無需外部調整元件

電特性

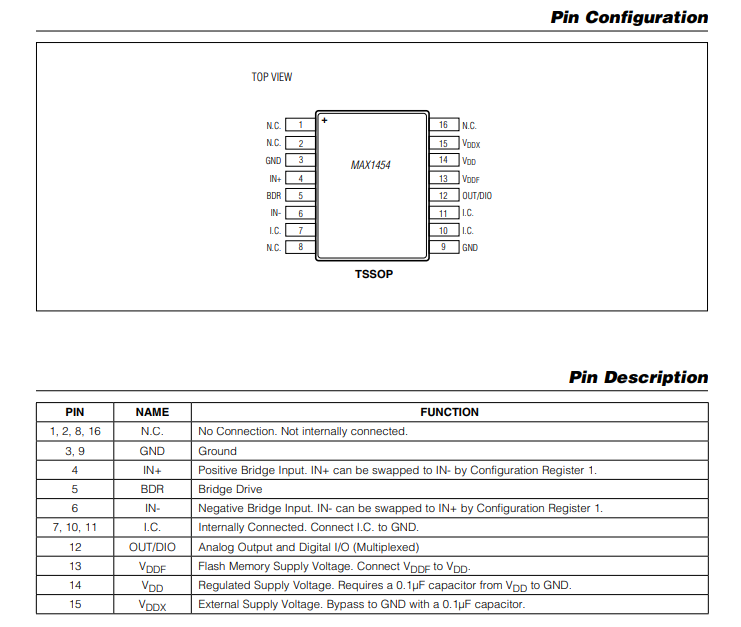

引腳配置描述

詳細說明

MAX1454是一款高度集成的模擬傳感器信號調理器，專為汽車應用設計。該器件提供放大、校準和溫度補償功能，以實現接近傳感器固有重復性的整體性能。全模擬信號路徑在輸出中不會引入量化噪聲，同時啟用數字控制的失調和跨度校準，這通過集成的16位DAC實現，使傳感器能夠真正可互換。

該器件架構包括一個可編程激勵源、一個32步可編程增益放大器（PGA）、一個2×8位內部閃存、四個16位DAC，以及一個片上溫度傳感器。此外，為了進行失調和跨度補償，該器件提供了一種獨特的溫度補償方法（失調溫度系數TC和滿量程失調溫度系數FSO TC），在降低制造成本的同時提供了極大的靈活性。

該器件使用四個16位DAC（失調、滿量程失調、失調溫度系數、滿量程失調溫度系數），系數范圍從0x0000到0xFFFF。當VDDX = 5V時，失調溫度系數DAC和滿量程失調溫度系數DAC的分辨率為76μV，橋電壓DAC的分辨率為38μV（當橋電壓為2.5V時）。

用戶可以從1到110個溫度點中選擇，以補償其傳感器。這使得能夠通過簡單的一階線性校正來補償傳感器，或匹配不尋常的溫度曲線。可對110個獨立的16位閃存位置進行編程，以實現1.5℃的溫度增量，范圍為-40℃至+125℃。對于表現出特性溫度曲線的傳感器，可以使用一定數量的校準點和預設值來定義溫度曲線。進行完全溫度補償時，傳感器和器件必須處于相同溫度。在傳感器與器件溫度不同的情況下，器件可使用傳感器激勵電壓來提供一階溫度補償。

單引腳、多路復用的串行數字輸入/輸出（DIO）通信架構以及在單個引腳上分時共享其與傳感器輸出信號的活動的能力，能夠?qū)崿F(xiàn)輸出感應和校準編程。

該器件允許在單個測試站進行完整的校準和傳感器驗證。一旦在校準系數存儲到器件中后，客戶可以將其作為常規質量保證審核的一部分進行重新測試，以驗證性能，或生成單個傳感器的最終測試數據。

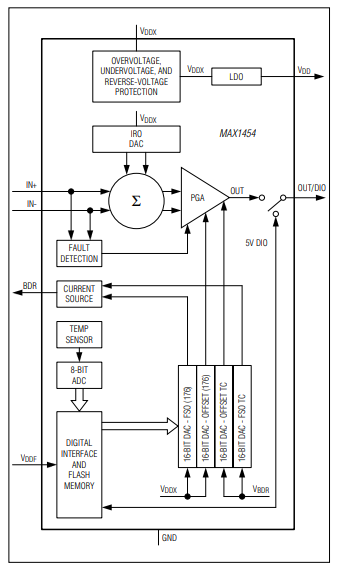

圖1：功能圖

該圖（圖1）為傳感器信號提供了一條模擬放大路徑。它還采用模擬架構進行一階溫度校正。隨后，全模擬路徑用于通過改變可編程增益放大器（PGA）的失調和增益，以及改變傳感器電橋激勵電流或電壓來進行非線性溫度校正。PGA采用開關電容CMOS架構。

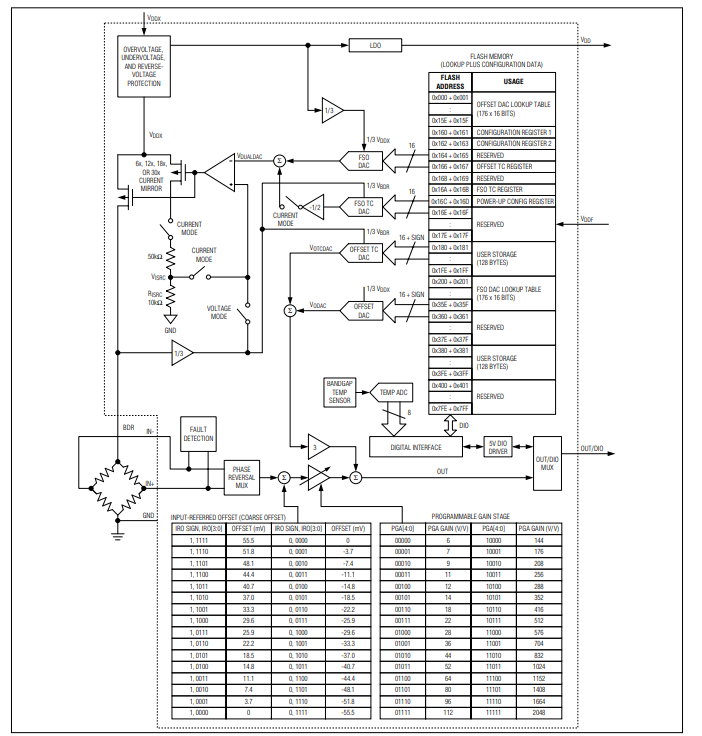

詳細框圖
