概述
AD9914S-CSL是一款集成12位數模轉換器(DAC)的直接數字頻率合成器(DDS)。它采用先進的DDS技術，連同內部高速、高性能DAC，構成數字可編程的完整高頻合成器，能夠產生高達1.4 GHz的頻率捷變模擬輸出正弦波。AD9914S-CSL支持快速跳頻和精調分辨率（64位采用可編程模數模式）。AD9914S-CSL還提供快速相位和幅度跳頻功能。頻率調諧和控制字通過串行或并行輸入/輸出端口載入AD9914S-CSL。AD9914S-CSL還支持用戶定義的線性掃描工作模式，可生成頻率、相位和幅度的線性掃描波形。包含一個高速32位并行數據輸入端口，可支持極性調制方案的高數據率以及相位、頻率和幅度調諧字的快速編程。

AD9914S-CSL可在擴展的工業溫度范圍內工作（參見數據手冊的“絕對最大額定值”部分）。更多其他應用和技術信息，請參閱“商用航空級產品計劃”手冊和AD9914數據手冊。
數據表：*附件：AD9914S 3.5 GPSP直接數字頻率合成器，內置12位DAC技術手冊.pdf

應用

• 近地軌道(LEO)空間有效載荷
• LO捷變頻率合成
• 可編程時鐘發生器
• 雷達和掃描系統的FM線性調頻源
• 測試與測量設備
• 聲光設備驅動
• 極化調制器
• 快速跳頻
  特性
• 3.5 GSPS 內部時鐘速度
• 集成式 12 位 DAC
• 頻率調諧分辨率為 190 pHz
• 16 位相位調諧分辨率
• 12 位幅度調節
• 可編程模數
• 自動線性和非線性掃頻功能
• 32 位并行數據路徑接口
• 8 個頻率/相位偏移配置文件
• 相位噪聲：?128 dBc/Hz（1396 MHz 時 1 kHz 偏移）
• 寬帶 SFDR < ?50 dBc
• 串行或并行輸入/輸出控制
• 1.8 V/3.3 V 電源
• 硬件和軟件控制的關斷
• 88 引腳 LFCSP 封裝
• PLL REF CLK 乘法器
• 相位調制能力
• 幅度調制能力

商業空間特性

• 支持航空航天應用
• 晶圓擴散批次具有可追溯性
• 輻射批次驗收測試 (RLAT)
  • 總電離輻射劑量 (TID)
• 輻射基準
  • 單粒子鎖定 (SEL)

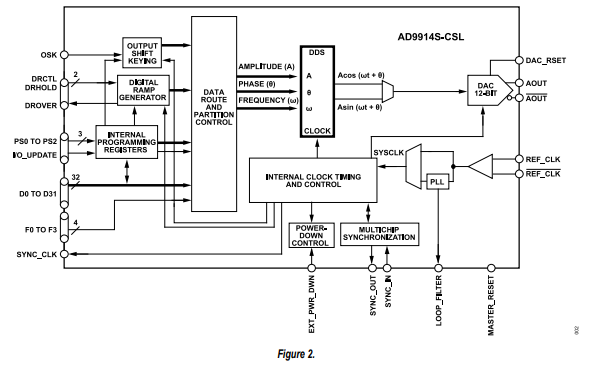

功能框圖

詳細框圖

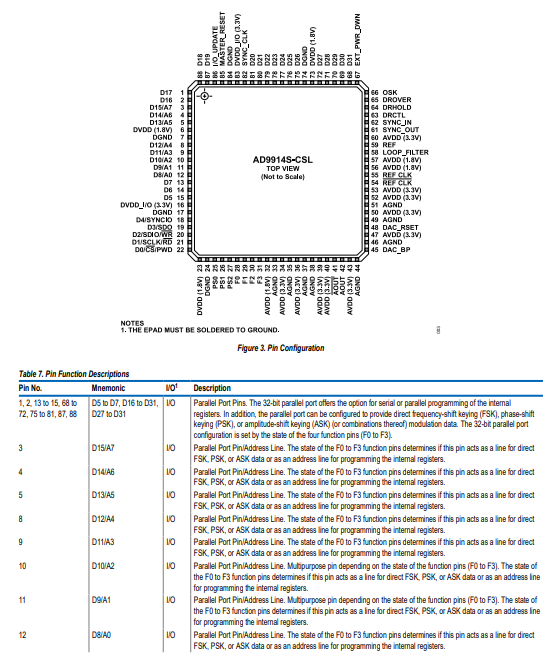

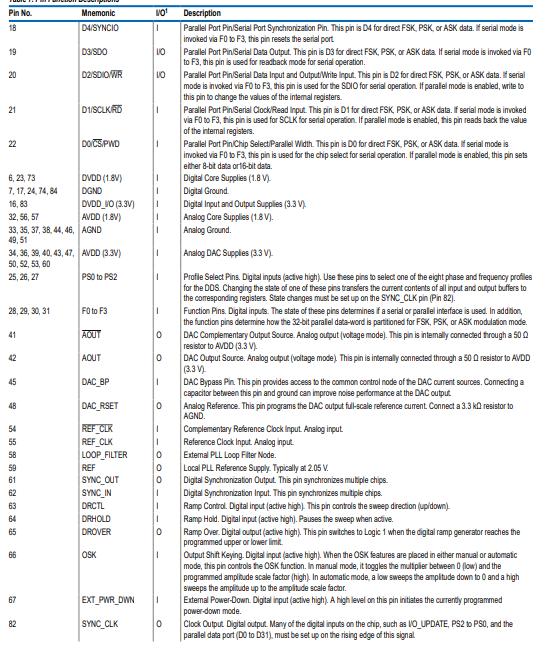

引腳配置描述

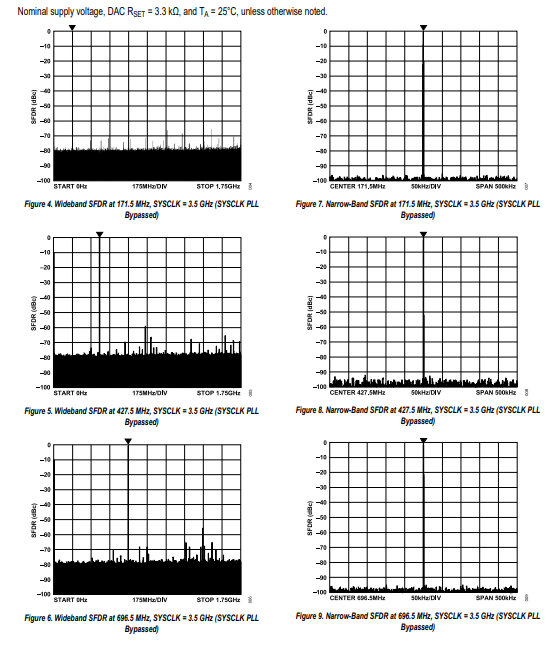

典型性能特征
