摘要

隨著新能源電動車的普及，充電基礎設施呈快速增長態勢，充電站的電氣安全問題也日益突出。電動車充電過程中存在電流大、電氣設備密集、使用頻繁等特點，極易引發電氣火災。本文介紹了一種新型的電氣防火限流式保護器——安科瑞ASCP200系列，其在新能源充電站中的典型應用，說明該裝置在提高系統安全性、降低火災風險方面的重要作用。

1. 引言

近年來，國家大力推動新能源汽車發展，充電基礎設施建設如火如荼。然而，電動車充電站點在供電系統中存在短路電流大、電弧產生頻繁等安全隱患。傳統斷路器、空氣開關響應慢，無法有效快速切斷短路電流，容易導致電氣火災。為解決這一問題，防火限流式保護器應運而生。

2. 充電樁配電中的隱藏危害

新能源充電站在快速發展的同時，也面臨多種電氣安全隱患，主要包括以下幾個方面：

2.1 短路和過載引發的電氣火災

充電樁運行電流大、電纜長，若線路絕緣老化、接頭松動或線徑選擇不當，容易發生短路、過載；

一旦短路發生，如果保護裝置動作遲緩，會產生高溫電弧，成為火災誘因。

2.2 電弧拉弧問題

插拔充電槍、接觸不良、老化接頭等都可能產生電弧；

高頻電弧不僅可能引發火災，還會對設備內部電子元器件造成損壞。

2.3 接地不良或漏電

充電設備需良好接地，若安裝不規范、接地電阻超標，存在觸電風險；

漏電未及時切斷可能危及人身安全，尤其在雨天或潮濕環境中更危險。

2.4 充電設備本身故障

某些充電模塊、控制系統存在設計或制造缺陷，出現電氣控制失靈、電壓異常、散熱不良等；

高溫或老化后的設備容易出現內部起火、燒毀。

2.5 高溫環境與散熱不良

充電站一般為戶外或半封閉場所，設備高負載運行時產生大量熱量；

若配電柜或設備箱體內通風不暢，容易導致保護器或線路過熱甚至燒毀。

2.6 人為誤操作

例如在帶電狀態下檢修、錯誤接線、違規擴展線路等；

部分用戶為提高 效率，私拉亂接電纜，造成系統紊亂和超載。

2.7 雷擊與浪涌

戶外充電樁易受雷擊或市電浪涌影響；

沒有安裝適當?shù)姆览住⒎览擞勘Ｗo(hù)設備時，可能對整個系統造成大面積破壞。

2.8 通信中斷與遠程監控失效

部分充電站依賴遠程平臺監控電氣狀態，若通信中斷或系統故障，會失去預警與報警功能；

導致故障無法被及時發現和處理。

解決這些隱患，需要采用快速響應的保護器（如ASCP防火限流式保護器）、配備可靠的漏電/過溫/過載保護裝置，并且結合智慧消防平臺進行遠程實時監控與預警。

3. 防火限流式保護器

電氣防火限流式保護器可有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端，發生短路故障時，能以微秒級速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用場所人員和財產的安全。電氣防火限流式保護器可廣泛應用于學校、醫院、商場、賓館、娛樂場所、寺廟、文物建筑、會展、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、電動車充電站及租賃式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。

3.1 型號說明

3.2 功能特點

短路保護功能：保護器實時監測用電線路電流，當線路發生短路故障時，能在 150 微秒內實現快速限流保護，并發出聲光報警信號。

過載保護功能：當被保護線路的電流過載且過載持續時間超過動作時間(3~60 秒可設)時，保護器啟動限流保護，并發出聲光報警信號。

表內超溫保護功能：當保護器內部器件工作溫度過高時,保護器實施表內超溫限流保護，并發出聲光報警信號。

故障記錄功能：能夠記錄20 條故障，包括故障時間，故障類型和故障值，方便故障排查和追溯。

通訊組網功能：保護器具有1路 RS485 接口,通過組網可以將數據發送到后臺監控系統，實現遠程監控。監控后臺可以是安科瑞 Acrel-6000/B 電氣火災監控主機，也可以是安科瑞智慧消防管理云平臺，或其他第三方監控軟件及平臺。

172，。有任何問題，。6972

都可以隨時問的，。5322

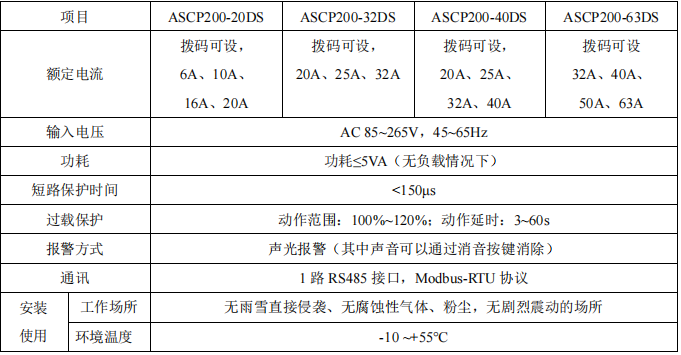

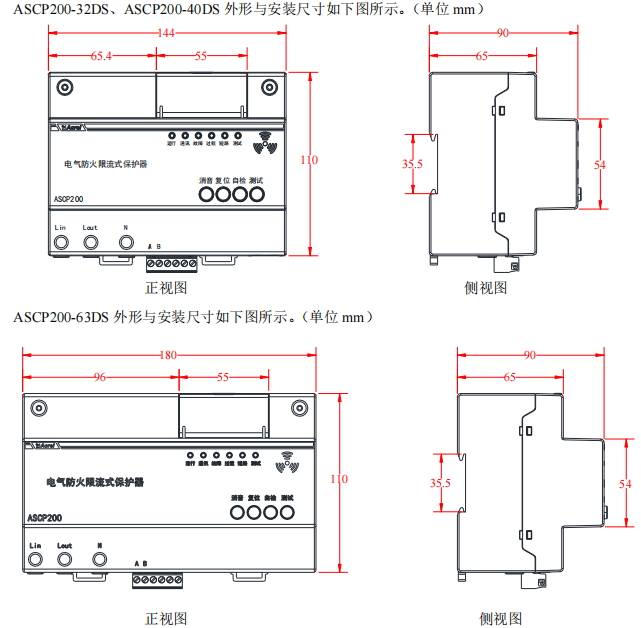

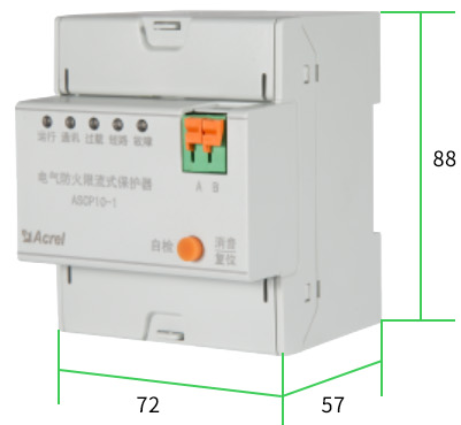

3.3 設備規格

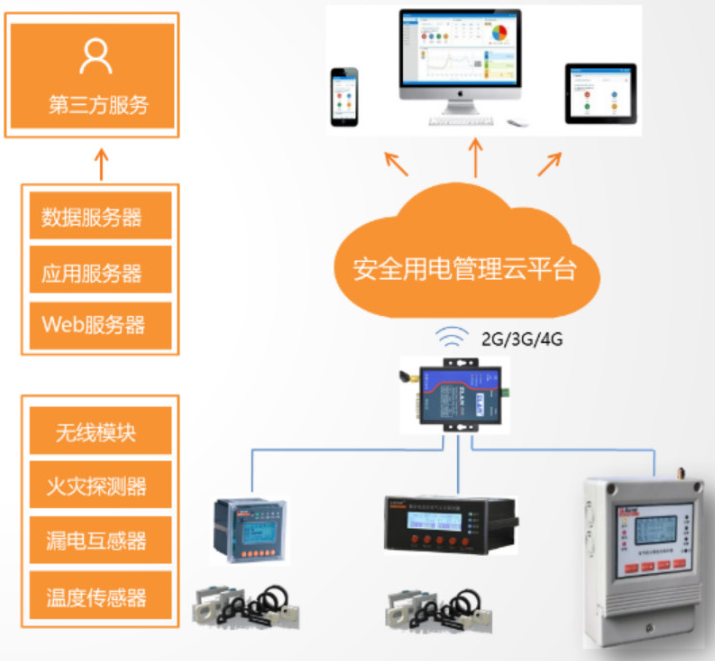

3.4 組網方案

3.5工作原理

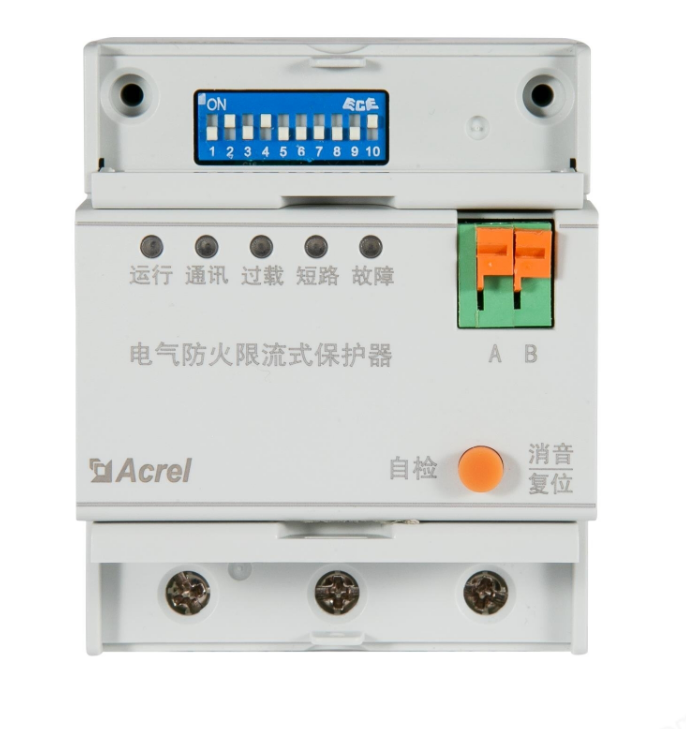

安科瑞ASCP200系列防火限流式保護器是一種集短路、過載、超溫保護和遠程通訊于一體的智能電氣安全裝置。主要功能包括：

快速限流與滅弧：在150微秒內快速限制短路電流，避免電弧產生；

過載保護：支持100%~120%額定電流范圍的延時保護；

超溫保護：內置溫度監測，當裝置本體過熱時自動限流并報警；

故障記錄：可記錄最近20條故障信息，包括故障類型和時間，便于運維；

通訊功能：具備RS485通訊接口，支持ModbusRTU協議，便于接入監控平臺實現遠程管理。

3.6 應用優勢

新能源充電站屬于電氣負荷密集區，具備多個獨立回路、頻繁使用的特點，對電氣保護設備的可靠性、響應速度和遠程可視化管理提出了更高要求。ASCP200防火限流式保護器在如下幾個方面展現出獨特優勢：

快速切斷電弧，抑制火災源頭

相比傳統斷路器，ASCP保護器在微秒級完成短路電流限流，有效抑制電弧與過熱，特別適用于充電設備集中使用時的高頻率開關場景。

實現多路保護，靈活部署

該系列產品型號多樣（20A~63A），適配充電站內不同電流等級的單回路或多回路用電需求。例如，20DS適用于照明或20A以下插座，63DS可用于大功率單個或多個充電樁回路。

遠程監控，支持智慧消防平臺

通過RS485通訊接口，ASCP系列可接入安科瑞智慧消防平臺或其他第三方系統，實現實時狀態監控、故障預警和報警記錄上傳，有效提升消防監管智能化水平。

安裝靈活，便于集成

產品采用導軌式安裝，適合充電樁配電箱或分配電柜內部空間，可快速部署，利于充電站標準化建設。

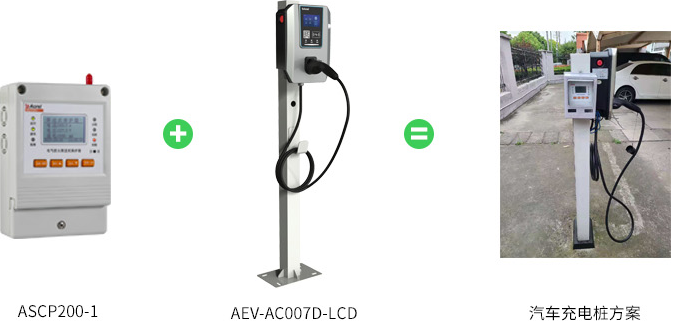

4. 應用場景與部署建議

在典型新能源充電站項目中，可按如下方式進行部署：

每個充電樁單獨設置一臺ASCP保護器，型號按功率匹配；

若多個樁共享一組線路，則根據總負載設置保護器型號；

在配電總柜內設置通訊匯聚模塊，通過RS485總線組網接入平臺；

對運行狀態進行實時監控，設置報警門限并聯動現場聲光報警裝置。

結論

ASCP防火限流式保護器憑借其快速響應、智能聯動和多重保護的特性，為新能源充電站提供了更為可靠的電氣安全監測方案。其在保障人員和財產安全、提升電氣系統運行效率方面發揮著重要作用。隨著新能源基礎設施的不斷發展，此類智能限流式保護器的推廣應用將成為電氣安全管理的重要組成部分。
