OPA169x 運算放大器將低功耗放大器的性能提高到一個新的層次，實現了 4.2nV/√Hz 的低噪聲密度和 –127dB (1kHz) 的低失真。該運算放大器在 2kΩ 負載下還提供 200mV 電源軌范圍內的軌至軌輸出擺幅，從而增加余量并實現動態范圍最大化。這些器件有 ±50mA 的高輸出驅動能力。

數據手冊：*附件：OPA1692 SoundPlus?低功耗、低噪聲、高性能雙路雙極輸入音頻運算放大器技術手冊.pdf

OPA169x 運算放大器可在 ±1.75V 至 ±18V 或 3.5V 至 36V （每通道的電源電流為 650μA）的寬電源電壓范圍內工作，具有穩定的單位增益，在各種負載條件下可提供出色的動態行為。

OPA169x 運算放大器的額定工作溫度范圍為 –40°C 至 125°C。

特性
? 低噪聲：1kHz 時為 4.2nV/√Hz
? 低失真：1kHz 時為 –127dB
? 低靜態電流：
每通道 650μA
? 壓擺率： 23V/μs
? 寬增益帶寬：5.1MHz
? 單位增益穩定
? 軌至軌輸出
? 寬電源電壓范圍：
±1.75V 至 ±18V 或 3.5V 至 36V

引腳功能和配置

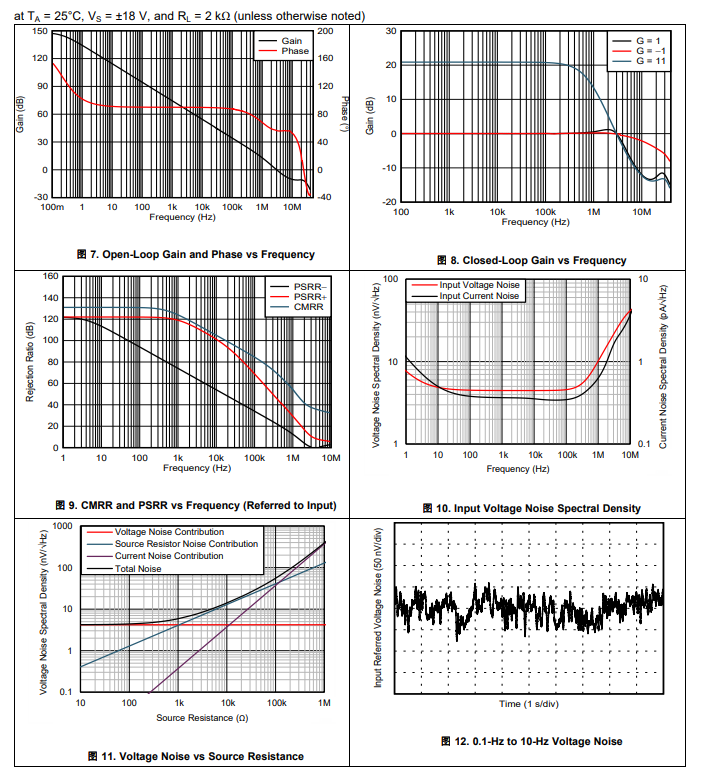

典型特性

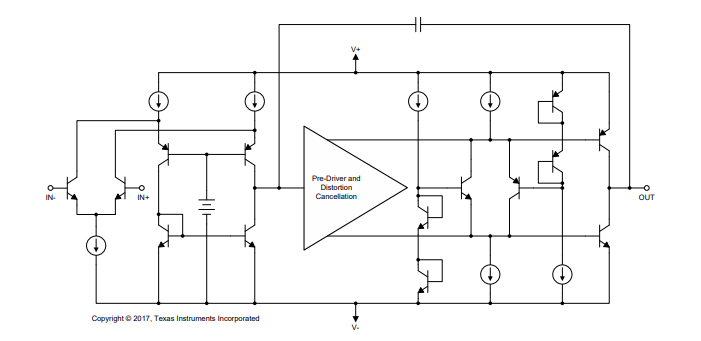

功能方框圖

應用
? 無線耳機
? 無線音頻監控系統
? 便攜式無線電和耳機
? 便攜式音效處理器
? 便攜式錄音系統
? USB 音頻外設
