THS3491 電流反饋放大器 （CFA） 可以為在從直流到大于 100MHz 值（負載為
100Ω）的高輸出功率水平實現最低失真的應用提供更出色的性能。盡管該電流反饋設計的額定增益為 5V/V，但它能夠在寬增益范圍內保持幾乎恒定的帶寬和失真。

數據手冊：*附件：THS3491 900MHz、高功率輸出電流反饋放大器技術手冊.pdf

8000V/μs 的壓擺率能夠以低失真和 100MHz 的頻率為嚴苛的負載提供 10V PP 的輸出。900MHz、小信號帶寬能夠以 10V 階躍以及小于1.3ns 的上升和下降時間提供小于 1.5% 的低過沖。大于 500mA 的峰值輸出電流驅動值能夠以快速的信號驅動高電容負載。

通過使用 VQFN-16 （RGT） 封裝，新設計能實現超低失真，而 8 引腳 HSOIC （DDA） 封裝（具有 PowerPAD?）可升級現有的THS3091 或 THS3095 設計。與傳統的 THS3091 或 THS3095 選項相比， THS3491 的更低輸出余量能夠在相同的 ±15V電源下提供更大的輸出擺幅。

特性
? 帶寬：
– 900MHz（VO = 2VPP，AV = 5V/V）
– 320MHz（VO = 10VPP，AV = 5V/V）
? 壓擺率：8000V/μs (VO = 20VPP)
? 輸入電壓噪聲：1.7nV/√Hz
? 雙極電源電壓范圍：±7V 至 ±16V
? 單電源電壓范圍：14 V 至 32 V
? 輸出擺幅：28VPP（±16V 電源，100Ω 負載）
? 線性輸出電流：±420 mA（典型值）
? 16.8mA 修整后的電源電流（低溫度系數）
? HD2 和 HD3：小于 –75dBc（50MHz，VO =
10VPP，100Ω 負載）
? 上升和下降時間：1.3ns（10V 階躍）
? 過沖：1.5%（10V 階躍，AV = 5V/V）
? 電流限制和熱關斷保護
? 關斷特性

引腳功能和配置

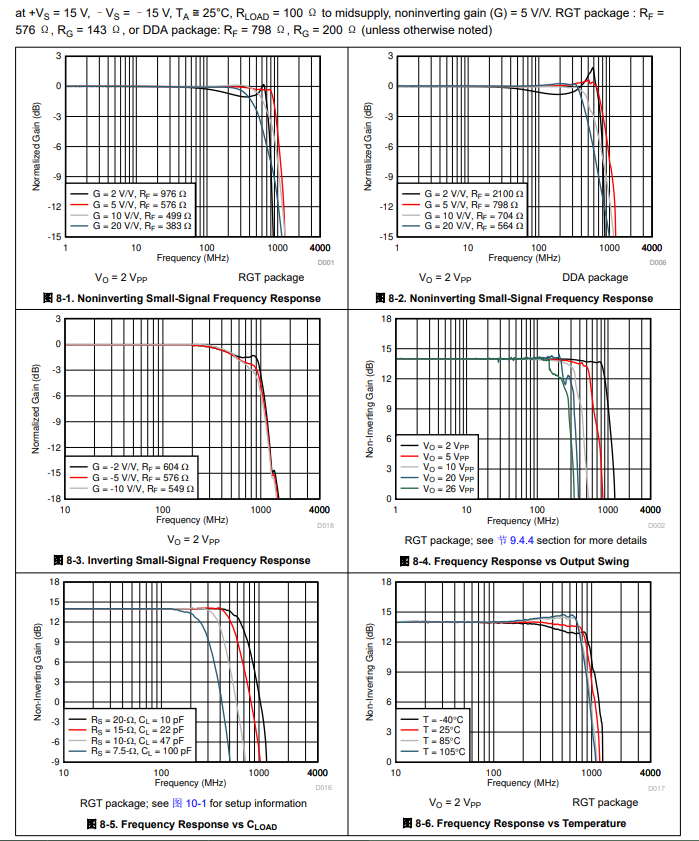

典型特性

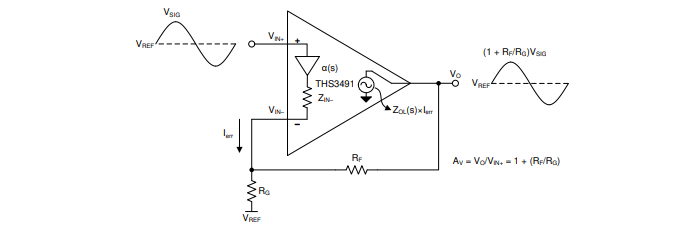

功能方框圖

應用
? 高電壓任意波形發生器
? 用于 LCD 測試儀的信號發生器
? 用于 LCR 表的輸出驅動器
? 功率 FET 驅動器
? 高容性負載壓電元件驅動器
? VDSL 線路驅動器
? 以引腳兼容的方式對 THS3095 (DDA) 進行升級
