OPA858 是一款具有 CMOS 輸入的低噪聲運算放大器，適用于寬帶跨阻和電壓放大器 應用。當將該器件配置為跨阻放大器 （TIA） 時，5.5GHz增益帶寬積 （GBWP） 可為 需要 在數十至數百千歐范圍內的跨阻增益下實現高閉環帶寬的應用提供支持。

數據手冊：*附件：OPA858 具有FET輸入的、5.5GHz、增益帶寬積、解補償跨阻放大器技術手冊.pdf

展示了當將 OPA858 配置為 TIA時，該放大器的帶寬和噪聲性能與光電二極管電容的函數關系。計算總噪聲時所依據的帶寬范圍為：從直流到左軸上計算得出的 f-3dB 頻率。OPA858 封裝 具有反饋引腳 （FB），可簡化輸入和輸出之間的反饋網絡連接。

OPA858 經過優化，可用于光學飛行時間 （ToF） 系統，下圖所示系統便是一個例子，其中 OPA858 是與 TDC7201時數轉換器搭配使用。OPA858 可搭配高速模數轉換器 （ADC） 和用以驅動該 ADC 的差動輸出放大器（如 THS4541 或LMH5401），用于高分辨率激光雷達系統。

特征
?高增益帶寬產品：5.5 GHz
?失代償，增益≥7 V/V（穩定）
?超低偏置電流MOSFET輸入：10 pA
?低輸入電壓噪聲：2.5 nV/√Hz
?轉換速率：2000 V/μs
?低輸入電容：
–共模：0.6 pF
–差速器：0.2 pF
?寬輸入共模范圍：
–正極電源1.4 V
–包括負供應
?TIA配置中2.5 VPP輸出擺動
?電源電壓范圍：3.3 V至5.25 V
?靜態電流：20.5mA
?提供8針WSON封裝
?溫度范圍：-40至+125°C

引腳功能和配置

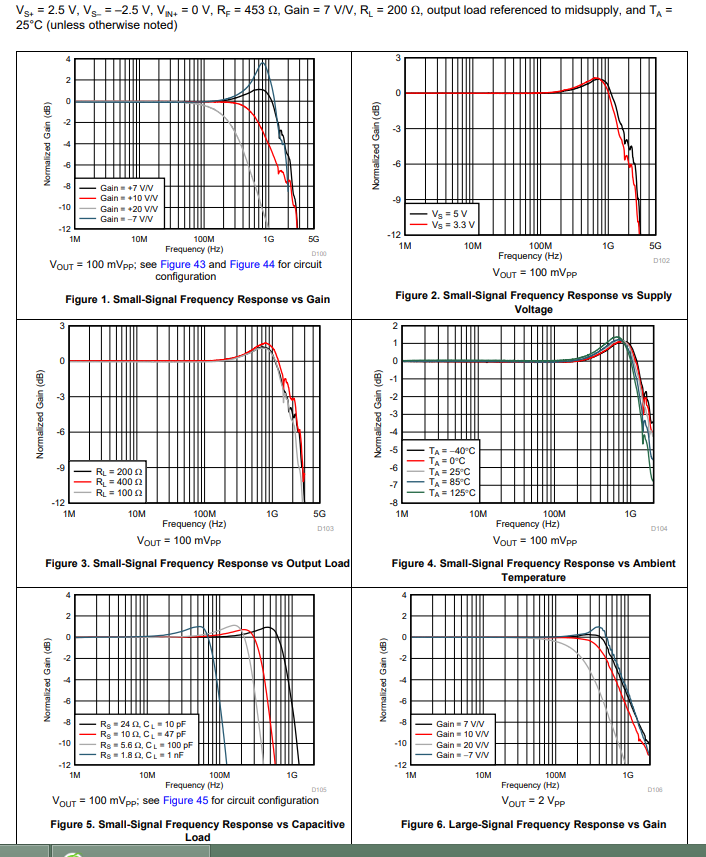

典型特性

功能方框圖

應用
?高速跨阻抗放大器
?激光測距
?激光雷達接收器
?液位變送器（光學）
?光時域反射計（OTDR）
?分布式溫度傳感
?3D掃描儀
?飛行時間（ToF）系統
?自動駕駛系統
