OPA818 是一款解補償（穩定增益 = 7V/V）電壓反饋運算放大器，具有低噪聲結型場效應管 (JFET) 輸入級，它將高增益帶寬與 6V 至 13V 的寬電源電壓范圍集于一身，適用于高速、寬動態范圍的 應用。此放大器使用德州儀器 (TI) 專有的高速硅鍺 (SiGe) 工藝制造，性能明顯高于其他高速 FET 輸入放大器。快速壓擺率 (1400V/μs) 可提供更高的大信號帶寬和低失真。

數據手冊：*附件：OPA818 2.7GHz、13V、解補償 7V V FET 輸入運算放大器技術手冊.pdf

OPA818 具有 2.7GHz 的增益帶寬、較低的 2.4pF 總輸入電容和 2.2nV/√Hz 的噪聲，因此用途非常廣泛，寬帶 TIA 光電二極管放大器可用在光學測試和通信設備以及很多醫療、科技和工業儀器中。OPA818 可使用 TIA 配置實現 85MHz 以上的信號帶寬、20kΩ 的 TIA 增益 (R F )、0.5pF 的光電二極管電容 (C D ) 和寬輸出擺幅。具有皮安級輸入偏置電流的解補償低噪聲架構也非常適合具有可變或較高源阻抗的高增益測試和測量 應用 。盡管在增益 ≥ 7V/V 時通常保持穩定，但也可以利用噪聲增益整形技術將 OPA818 用于具有較低增益的 應用 。

OPA818 采用帶有裸露散熱墊的 8 引腳 WSON 封裝。此器件可在 -40°C 至 +85°C 的工業溫度范圍內正常運行。

特征
?高速：
–增益帶寬乘積：2.7 GHz
帶寬（G=7 V/V）：765 MHz
–大信號帶寬（2 VPP）：400 MHz
–轉換速率：1400 V/μs
?失代償增益：7-V/V穩定
?低噪音：
–輸入電壓噪聲：2.2 nV/√Hz
–輸入電流噪聲：3 fA/√Hz（f=10 kHz）
?輸入偏置電流：4 pA（典型值）
?低輸入電容：
–共模：1.9 pF
–差模：0.5 pF
?低失真（G=7 V/V，RL=1 kΩ，VO=2 VPP）：
–1 MHz時的HD2、HD3：–104 dBc、–108 dBc
–50 MHz時的HD2、HD3：–57 dBc、–72 dBc
?寬電源范圍：6 V至13 V
?輸出擺幅：8 VPP（VS=10 V）
?電源電流：27.7mA
?停機電源電流：27μA
?性能升級到OPA657

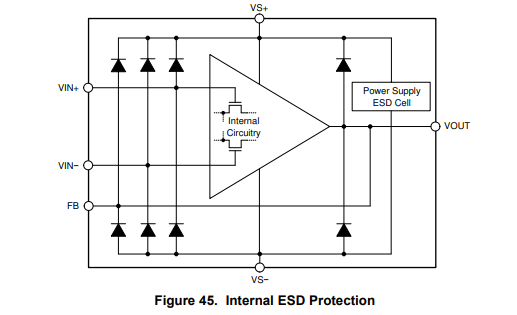

引腳功能和配置

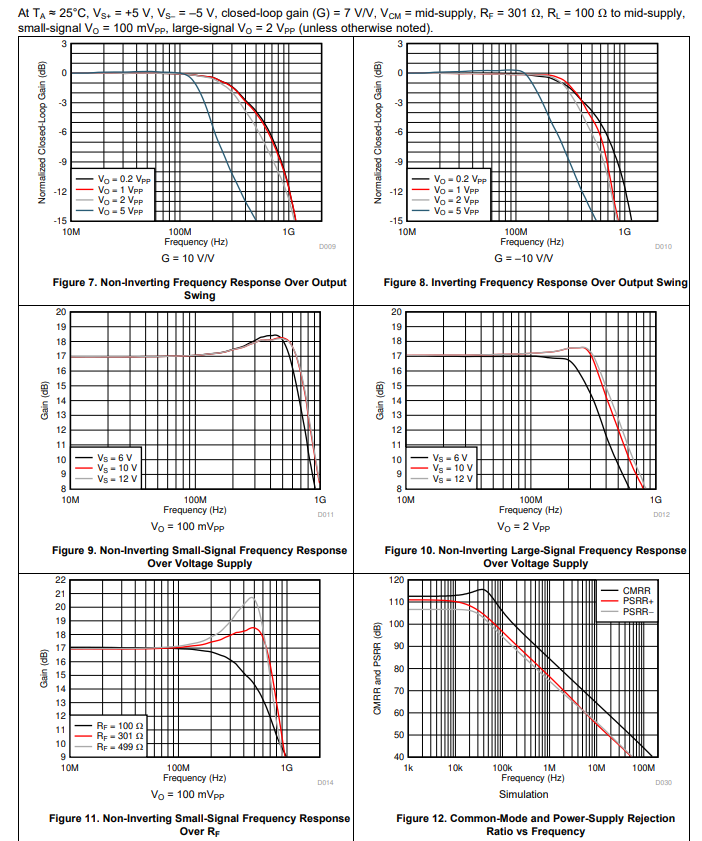

典型特性

功能方框圖

應用
?寬帶跨阻抗放大器（TIA）
?晶圓掃描設備
?光通信模塊
?高速數據采集（DAQ）
?主動探頭
?光時域反射計（OTDR）
?測試和測量前端
?醫療和化學分析儀
