OPA2156 是計劃推出的新一代 36V 軌至軌運算放大器中的第一款。

這款器件具有非常低的失調電壓 (±25μV)、漂移 (±0.5μV/°C) 和低偏置電流 (±5pA)，同時還具有非常低的寬帶電壓噪聲 (3nV/√Hz)。

數據手冊：*附件：OPA2156 低噪聲、高速、CMOS精密RRIO雙通道運算放大器技術手冊.pdf

OPA2156 擁有 獨特特性，例如軌至軌輸入和輸出電壓范圍、寬帶寬 (25MHz)、高輸出電流 (100mA) 和高壓擺率 (40V/μs)，是一款功能強大、性能出色的運算放大器，適用于高壓精密工業 應用中節省電路板空間。

OPA2156 運算放大器可提供 8 引腳 SOIC 和 VSSOP 封裝，可在 –40°C 至 +125°C 的工業溫度范圍內正常工作。

特性
? 超低噪聲：10kHz 時為 3nV/√Hz
? 低失調電壓：±25μV
? 低失調電壓溫漂：±0.5μV/°C
? 低偏置電流：±5pA
? 共模抑制：120dB
? 低噪聲：10kHz 時為 3nV/√Hz
? 高帶寬：25MHz GBW
? 開環電壓增益：154dB
? 高輸出電流：100mA
? 軌至軌輸入和輸出
? 高壓擺率：40V/μs
? 較短的建立時間：600ns（10V 階躍，0.01%）
? 寬電源電壓范圍：±2.25V 至 ±18V，4.5V 至 36V
? 行業標準封裝：
– SOIC-8 和 VSSOP-8 雙列封裝

引腳功能和配置

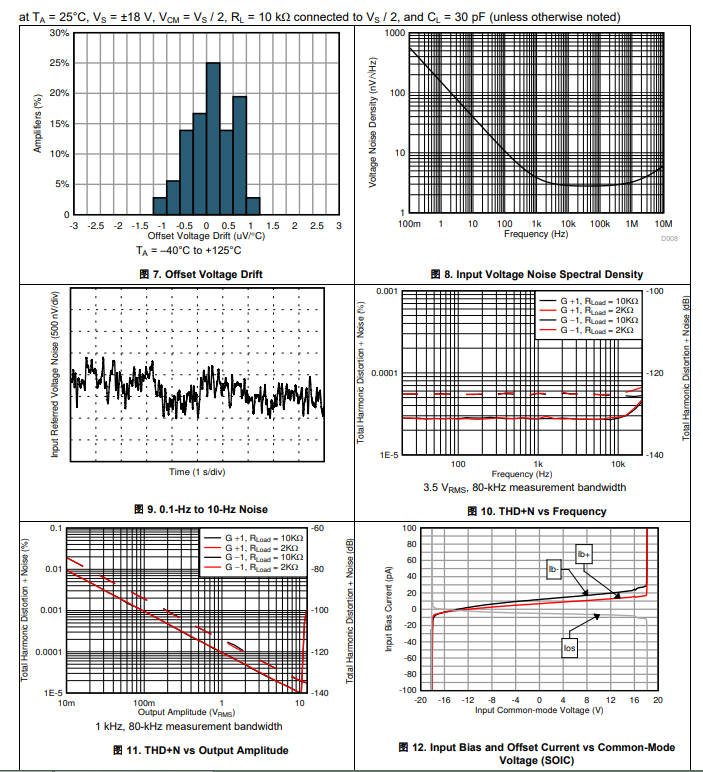

典型特性

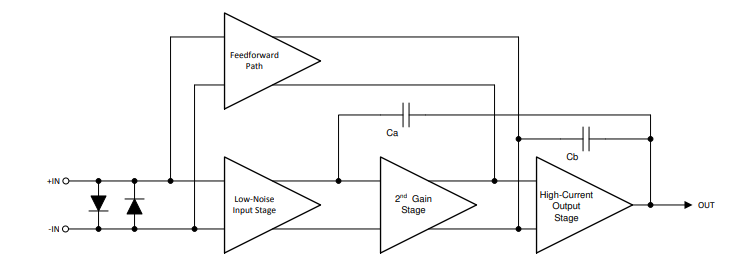

功能方框圖

應用
? 數據采集 (DAQ)
? 光電二極管跨阻放大器
? 振動監控器模塊
? 模擬輸入模塊
? 高分辨率 ADC 驅動器放大器
? 醫療設備
