振動模態分析是一種用于確定結構振動特性的技術，廣泛應用于工程領域以避免共振和優化設計，振動和模態分析作為評估結構健康狀況與動力學特性的關鍵手段，能夠精準洞察結構的振動行為，有效預測潛在故障。而在這一過程中，高性能的數據采集與轉換是非常關鍵的器件，本文推薦使用一顆國產8通道24位144KSPS模數轉換器應用于振動和模態分析。

該國產模數轉換器軟硬件100%替換TI ADS1278，支持8通道24位，同步采樣，芯片可以根據速度、精度與功耗的需求，從四種模式中選擇：

1、高速(HS)模式，速度最快，搭配37MHz的時鐘可達144kSps，-3dB帶寬70kHz。

2、高精度(HR)模式，精度最高，SNR可達111.7dB，THD可達-122.9dB，功耗僅20.8mW/通道；

3、低功耗(LP)模式，輸出速率與HR模式相同，但功耗幾乎減半；低速 (LS) 模式，適用于低速的采集，功耗低至2.7mW/通道。

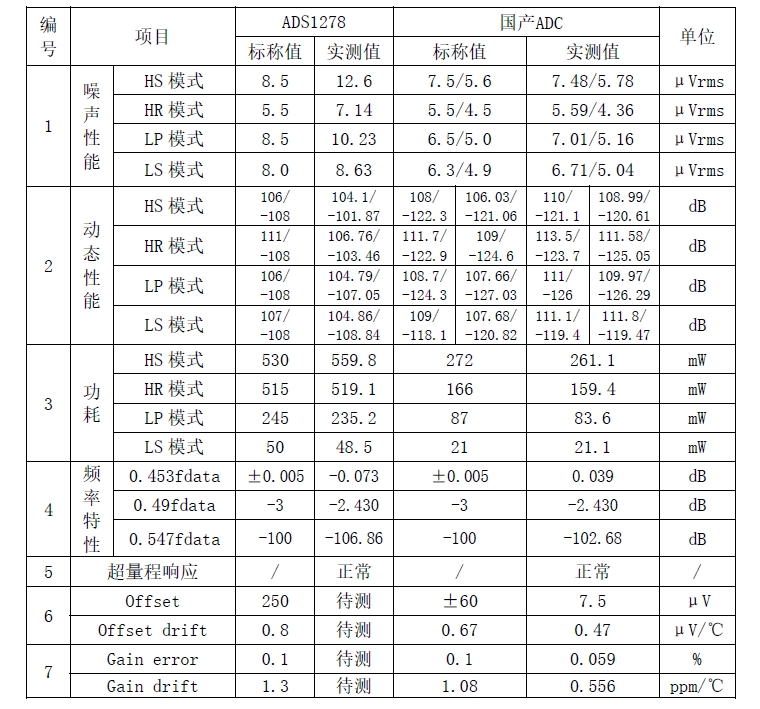

國產模數轉換器與ADS1278參數對比如下：

該芯片直接使用PIN腳控制，無需編譯寄存器，便于開發人員使用。它使用高階多比特Delta-sigma調制器，將帶內噪聲整形后通過片上數字抽取濾波器濾除，從而獲得了非常低的帶內噪聲功率。其特性如下：

? 8通道同步采樣，數據速率可達144kSps

? 高帶寬FIR濾波器與低延遲SINC濾波器可選

? 低功耗：HS模式：34.0mW/通道；

HR模式：20.8mW/通道；

LP 模式：10.9mW/通道；

LS 模式：2.7mW/通道；

? 軌到軌輸入共模電平

? 共模抑制比：116dB

? 模擬電源5V；數字電源1.8V

? IO 電源：1.8V~3.3V

? SPI或幀同步接口，支持菊花鏈模式

? ESD等級：HBM±2kV，CDM±2kV；Latch-up ±600mA

? 工作溫度范圍：-40°C至+85°C

功能框圖
