在高速數字信號測量領域，Keysight Infiniimax系列主動探針的偏置功能（Offset）作為核心調節參數，其合理運用直接影響測量系統的動態范圍利用率。本文通過系統化梳理探針偏置的工作機理，結合三類典型測量場景，揭示不同配置下偏置電壓的差異化應用策略。

一、偏置功能的技術價值
主動探針的偏置調節本質是通過硬件級直流分量抵消技術，在信號進入放大鏈路前消除共模電壓干擾。這種前級處理方式具有兩大技術優勢：1）避免放大器飽和，保障±12V（113X放大器+25kΩ探頭）的寬幅偏置調節范圍；2）維持信號完整性，使示波器能捕捉到±6.75V共模范圍內的真實波形特征。

二、測量場景配置指南

單端信號測量：基礎配置解析
當使用單端探針頭檢測單端信號時，系統采用直接偏置注入模式。此時通道偏移歸零，示波器界面調節的偏置電壓通過探針前端實現直流分量消除。該模式的優勢在于：①信號路徑無有源器件介入，保證原始波形保真度；②支持全量程偏置調節，特別適用于電源紋波等大直流偏置場景。

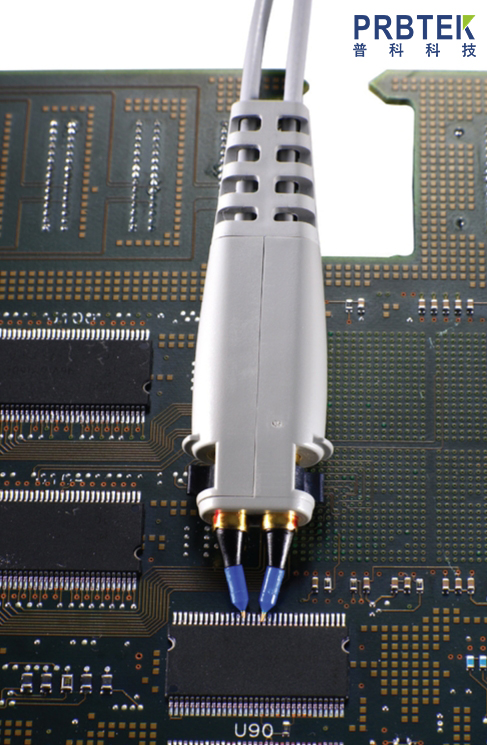

差分探頭的單端應用：性能提升方案
采用差分探針頭測量單端信號時，系統智能切換為單通道偏置模式。在保持±12V寬范圍調節能力的同時，可發揮差分探頭三大技術優勢：①提升帶寬利用率（最高可達原帶寬的2倍）；②降低信號回波損耗（RL值改善≥3dB）；③抑制共模噪聲（CMRR提升40dB以上）。這種配置特別適用于DDR內存總線等高速單端信號的精密測量。

全差分系統配置：對稱信號處理機制
當檢測真實差分信號時，系統啟用雙通道協同模式。此時探針偏置功能自動關閉，示波器通道偏移承擔波形位置調節。該模式的技術特征包括：①自動消除對稱直流分量，輸出信號嚴格以地電位為中心；②共模抑制比達到儀器標稱最大值（113X探頭典型值120dB@10MHz）；③支持動態偏置補償，可實時跟蹤熱插拔過程產生的瞬態偏壓。

三、操作實踐要點

探針類型選擇邏輯
在Infiniium示波器通道設置中，探針類型選擇直接影響偏置功能的工作模式。需特別注意：選擇"差分探頭+單端信號"配置時，系統會智能分配偏置電壓至有效測量端，避免無效功耗。

動態范圍優化策略
通過實時監測波形峰峰值占比（建議維持在滿量程的60-80%），可動態調整偏置電壓實現最佳信噪比。實驗數據顯示，合理運用偏置功能可使有效分辨率提升1.5位以上。

誤差規避方法
? 定期執行探頭直流平衡校準（建議每周1次）
? 避免偏置電壓超過探頭頭最大耐受值（25kΩ型號極限為±15V）
? 差分測量時監控共模電壓是否超出器件規格

四、工程應用價值
某5G基站PA模塊測試案例表明，合理運用探針偏置功能可使測量動態范圍從原始48dB提升至62dB，關鍵參數測試效率提升40%。特別是在包絡跟蹤電源的紋波測試中，偏置功能幫助工程師成功捕捉到5mVp-p級別的微幅波動。

掌握Infiniimax探針的偏置應用技術，不僅能充分發揮儀器硬件潛能，更為高速數字系統、功率電子、射頻電路等領域的精密測量提供方法論支持。這種硬件級直流分量處理機制，突破了傳統軟件校正的延遲瓶頸，為新一代測量系統設計提供了重要技術參考。
