OPA325、OPA2325 和 OPA4325 (OPAx325) 是精密的低壓互補金屬氧化物半導體 (CMOS) 運算放大器，經優化后具有極低噪聲和高帶寬，靜態工作電流僅為 650μA。

數據手冊：*附件：OPA325 低噪聲 (10nV rtHz)、高帶寬 (10MHz)、低功耗 (0.65mA)、零交叉運算放大器技術手冊.pdf

OPAx325 具有零交叉失真的線性輸入級，能夠在整個輸入范圍內提供 114dB（典型值）的出色共模抑制比 (CMRR)。共模輸入范圍將正負電源電壓分別擴展了 100mV。輸出電壓擺幅通常在 10mV 電源軌內。

OPAx325 同時擁有零交叉失真、高帶寬 (10MHz)、高壓擺率 (5V/μs) 和低噪聲 (9nV/√Hz) 等優秀特性，堪稱一款非常出色的逐次逼近寄存器 (SAR) 模數轉換器 (ADC) 輸入驅動放大器。此外，OPAx325 還具有 2.2V 至 5.5V 的寬電源電壓范圍，而且整個電源電壓范圍內的電源抑制比 (PSRR) 都極為出色，因此該器件非常適合不經穩壓而直接由電池 供電的 高精度、低功耗類應用。

OPA325（單通道版）采用 SOT23-5 封裝。OPA2325（雙通道版）采用 SO-8 和 MSOP-8 封裝。OPA4325（四通道版）采用 TSSOP-14 封裝。

特性
? 零交叉失真時的精度：
– 低失調電壓：150μV（最大值）
– 高共模抑制比 (CMRR)：114dB
– 軌至軌 I/O
? 高帶寬：10MHz
? 靜態電流：650μA/每通道
? 單電源電壓范圍：2.2V 至 5.5V
? 低輸入偏置電流：0.2pA
? 低噪聲：10kHz 時為 9nV/√Hz
? 壓擺率：5V/μs
? 單位增益穩定

引腳功能和配置

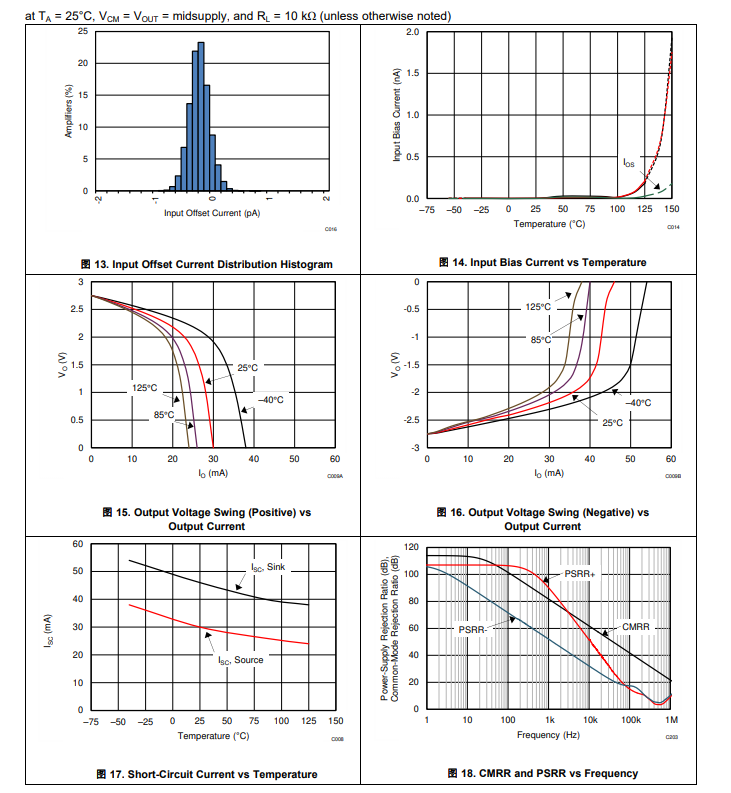

典型特性

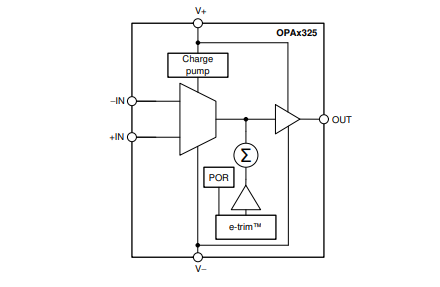

功能方框圖

應用
? 高阻抗傳感器信號調節
? 跨阻放大器
? 測試和測量設備
? 可編程邏輯控制器 (PLC)
? 電機控制環路
? 通信
? 輸入、輸出 ADC 和 DAC 緩沖器
? 有源濾波器
