AM62Px （P = Plus） 是現有 Sitara? AM62x 低成本系列應用處理器的擴展，專為高性能嵌入式 3D 顯示應用而構建。可擴展的 Arm? Cortex-A53? 性能和嵌入式功能，例如：多屏幕高清顯示支持、3D 圖形加速、4K 視頻加速和廣泛的外設，使 AM62Px 非常適合廣泛的汽車和工業應用，包括汽車數字儀表、汽車顯示器、工業 HMI 等。
*附件：AM62Px Sitara? 處理器數據表 .pdf

主要特點和優勢：

• 使用 Linux 和 Android? SDK 以及實時功能安全和信息安全 SDK 專注于創新和快速開發。
• 通過新一代 3D GPU 和 4K 視頻加速滿足下一波 HMI 設計的需求。
• 通過廣泛的汽車和高速 IO 增強您的設計連接性，包括：4 個 CAN-FD、支持 TSN 的 3 端口千兆以太網交換機（兩個外部端口）和 2 個 USB2.0 端口。
• 通過內置的硬件安全模塊 （HSM） 支持最新的網絡安全要求。
• 提供智能功能，例如：使用 Arm? Cortex-A53? CPU 和開源 AI 軟件和工具的面部識別和非接觸式 HMI

AM62Px 處理器符合 AEC - Q100 汽車標準并支持工業級。ASIL-B 和 SIL-2 功能安全要求可以使用集成的 Arm Cortex-R5F 內核和專用外設來解決，這些外設都可以與處理器的其余部分隔離。

AM62Px 處理器系列中的產品：

AM62P-Q1 – 具有可擴展 Arm Cortex-A53 性能、多高清顯示支持、3D GPU 和 4K 視頻加速的汽車數字儀表 SoC。

處理器內核：

• 多達四個 64 位 Arm Cortex-A53 微處理器子系統，頻率高達 1.4GHz
  • 四核 Cortex-A53 集群，具有 512KB L2 共享緩存和 SECDED ECC
  • 每個 A53 內核都有 32KB L1 DCache 帶 SECDED ECC 和 32KB L1 ICache 帶奇偶校驗保護
• 單核 Arm Cortex-R5F，頻率高達 800MHz，作為 MCU 通道的一部分與 FFI 集成
  • 所有存儲器均支持 32KB ICache、32KB L1 DCache 和 64KB TCM，帶 SECDED ECC
  • 具有 SECDED ECC 的 512KB SRAM
• 單核 Arm Cortex-R5F，頻率高達 800MHz，集成以支持設備管理
  • 所有存儲器均支持 32KB ICache、32KB L1 DCache 和 64KB TCM，帶 SECDED ECC

多媒體：

• 顯示子系統
  • 通過 OLDI （LVDS）（1 個 OLDI-DL、1 個或 2 個 OLDI-SL）、DSI 或 DPI 提供三重顯示支持
    • OLDI-SL（單鏈路）：高達 1920 x 1080,60fps（165MHZ 像素時鐘）
    • OLDI-DL（雙鏈路）：高達 3840 x 1080,60fps（150MHz 像素時鐘）
    • MIPI DSI：采用 4 通道 MIPI? D-PHY，以 60fps （300MHz 像素時鐘） 支持高達 3840 x 1080 的幀率
    • DPI（24 位 RGB 并行接口）：高達 1920 x 1080,60fps（165MHz 像素時鐘）
  • 四個顯示管道，支持硬件疊加。每個顯示器最多可以使用兩個顯示管道。
  • 支持安全功能，例如凍結幀檢測和數據正確性檢查
• 3D 圖形處理單元
  • IMG BXS-4-64，帶 256KB 緩存
  • 高達 50GFLOPS
  • 單個著色器核心
  • OpenGL ES3.2 和 Vulkan 1.2 API 支持
• 一個攝像頭串行接口 （CSI-2） 接收器，帶 4 通道 D-PHY
  • 符合 MIPI? CSI-2 v1.3 標準 + MIPI D-PHY 1.2
  • 支持 1、2、3 或 4 數據通道模式，每通道高達 1.5Gbps
  • 使用 CRC 校驗 + RAM 上的 ECC 進行 ECC 驗證/校正
  • 虛擬通道支持（最多 16 個）
  • 能夠通過 DMA 將流數據直接寫入 DDR
• 視頻編碼器/解碼器
  • 支持 5.1 級高級的 HEVC （H.265） 主要配置文件
  • 支持 5.2 級 H.264 BaseLine/Main/High 配置文件
  • 支持高達 4K UHD 分辨率 （3840 × 2160）
    • 高達 300MPixels/s 的作速度，為性能需求較低的低功耗應用提供減少的時鐘選項

內存子系統：

• 高達 1.09MB 的片上 RAM
  • 具有 SECDED ECC 的 64KB 片上 RAM （OCRAM），可以以 32KB 的增量劃分為更小的存儲區，最多可用于 2 個獨立的存儲區
  • 256KB 片上 RAM，在 SMS 子系統中具有 SECDED ECC
  • 176KB 片上 RAM，在 SMS 子系統中具有 SECDED ECC，用于 TI 安全固件
  • 512KB 片上 RAM，Cortex-R5F MCU 子系統中具有 SECDED ECC
  • 64KB 片上 RAM，在設備管理器子系統中具有 SECDED ECC
• DDR 子系統 （DDRSS）
  • 支持 LPDDR4 內存類型
  • 帶內聯 ECC 的 32 位數據總線
  • 支持高達 3733MT/s 的速度
  • 最大 8GB

功能安全：

• 符合功能安全標準 [工業]
  • 專為功能安全應用而開發
  • 將提供文檔以幫助 IEC 61508 功能安全系統設計
  • 系統能力高達 SIL 3
  • 硬件完整性最高可達 SIL 2
  • 安全相關認證
    • TüV SüD 計劃實施 IEC 61508
• 符合功能安全標準 [汽車]
  • 專為功能安全應用而開發
  • 將提供文檔以幫助 ISO 26262 功能安全系統設計
  • 系統能力高達 ASIL D
  • 硬件完整性高達 ASIL B 目標
  • 安全相關認證
    • TüV SüD 的 ISO 26262 計劃實施
• 符合 AEC - Q100 標準 [汽車]

安全：

• 支持安全啟動
  • 硬件強制信任根 （RoT）
  • 支持通過備份密鑰切換 RoT
  • 支持接管保護、IP 保護和防回滾保護
• 支持可信執行環境 （TEE）
  • 基于 Arm TrustZone 的 TEE
  • 廣泛的防火墻隔離支持
  • 安全看門狗/定時器/IPC
  • 安全存儲支持
  • 重放保護內存塊 （RPMB） 支持
• 具有用戶可編程HSM核心的專用安全控制器和專用安全DMA和IPC子系統，用于隔離處理
• 支持的加密加速
  • 會話感知加密引擎，能夠根據傳入數據流自動切換密鑰材料
    • 支持加密內核
  • AES – 128 位/192 位/256 位密鑰大小
  • SHA2 – 224 位/256 位/384 位/512 位密鑰大小
  • 帶真隨機數生成器的 DRBG
  • PKA（公鑰加速器）協助 RSA/ECC 處理以實現安全啟動
• 調試安全性
  • 安全的軟件控制調試訪問
  • 安全感知調試

高速接口：

• 集成以太網交換機支持（共 2 個外部端口）
  • RMII（10/100） 或 RGMII （10/100/1000）
  • IEEE1588（附錄 D、附錄 E、附錄 F，帶 802.1AS PTP）
  • 第 45 條 MDIO PHY 管理
  • 基于 ALE 引擎的數據包分類器，具有 512 個分類器
  • 基于優先級的流控制
  • 時間敏感網絡 （TSN） 支持
  • 四個 CPU 硬件中斷起搏
  • 硬件中的 IP/UDP/TCP 校驗和卸載
• 兩個 USB2.0 端口
  • 端口可配置為 USB 主機、USB 外圍設備或 USB 雙角色設備（DRD 模式）
  • 集成 USB VBUS 檢測

一般連接性：

• 9 個通用異步接收器-發射器 （UART）
• 5 個串行外設接口 （SPI） 控制器
• 6 個內部集成電路 （I2C） 端口
• 3 個多通道音頻串行端口 （McASP）
  • 高達 50MHz 的發送和接收時鐘
  • 多達 4/6/16 個串行數據引腳，跨 3 個 McASP，具有獨立的 TX 和 RX 時鐘
  • 支持時分多路復用 （TDM）、IC 間聲音 （I2S） 和類似格式
  • 支持數字音頻接口傳輸（SPDIF、IEC60958-1 和 AES-3 格式）
  • 用于發送和接收的 FIFO 緩沖器 （256 字節）
  • 支持音頻參考輸出時鐘
• 3 個增強型 PWM 模塊 （ePWM）
• 3 個增強型正交編碼器脈沖模塊 （eQEP）
• 3 個增強型捕獲模塊 （eCAP）
• 通用 I/O （GPIO），所有 LVCMOS I/O 都可以配置為 GPIO
• 4 個支持 CAN-FD 的控制器局域網 （CAN） 模塊
  • 符合 CAN 協議 2.0 A、B 和 ISO 11898-1
  • 完全支持 CAN-FD（最多 64 個數據字節）
  • 消息 RAM 的奇偶校驗/ECC 檢查
  • 速度高達 8Mbps

媒體和數據存儲：

• 3 個多媒體卡/安全數字 （MMC/SD/SDIO） 接口
  • 1 個 8 位 eMMC 接口，速度高達 HS400
  • 2 個 4 位 SD/SDIO 接口，最高可達 UHS-I
  • 符合 eMMC 5.1、SD 3.0 和 SDIO 3.0 版
• 1× 高達 133MHz 的通用內存控制器 （GPMC）
  • 靈活的 8 位和 16 位異步存儲器接口，具有多達 4 個芯片（22 位地址）選擇（NAND、NOR、Muxed-NOR 和 SRAM）
  • 使用 BCH 代碼支持 4 位、8 位或 16 位 ECC
  • 使用漢明碼支持 1 位 ECC
  • 錯誤定位器模塊 （ELM）
    • 與 GPMC 一起使用，從使用 BCH 算法生成的綜合征多項式中查找數據錯誤的地址
    • 基于 BCH 算法，支持每 512 字節塊錯誤定位 4 位、8 位和 16 位
• 支持 DDR/SDR 的 OSPI/QSPI
  • 支持串行 NAND 和串行 NOR 閃存設備
  • 4GB 內存地址支持
  • XIP 模式，可選動態加密

電源管理：

• 設備管理器支持的低功耗模式：
  • CAN/GPIO/UART 喚醒的部分 IO 支持
  • 僅 I/O + DDR 自刷新以掛起到 RAM
  • 深度睡眠
  • 僅限 MCU
  • 待機
  • 動態頻率縮放

最佳電源管理解決方案：

• 推薦的 TI 電源管理 IC （PMIC）
  • 為符合 AEC – Q100 標準的 AM62P-Q1 器件供電時，支持高達汽車級 ASIL-B 功能安全
  • 為 AM62P 器件供電時，支持高達 SIL-2 的功能安全工業應用
  • Companion PMIC 專為滿足電源要求而設計
  • 靈活的映射和工廠編程配置，以支持不同的用例

引導選項：

• 串口
• I2C EEPROM
• OSPI/QSPI 閃存
• GPMC NOR/NAND 閃存
• SD 卡
• eMMC 系列
• USB（主機）大容量存儲
• 從外部主機（DFU 模式）啟動 USB（設備）
• 以太網

技術/封裝：

• 16nm FinFET 技術
• 17mm x 17mm、0.65/0.8mm 間距，帶 VCA、466 引腳 FCBGA

參數

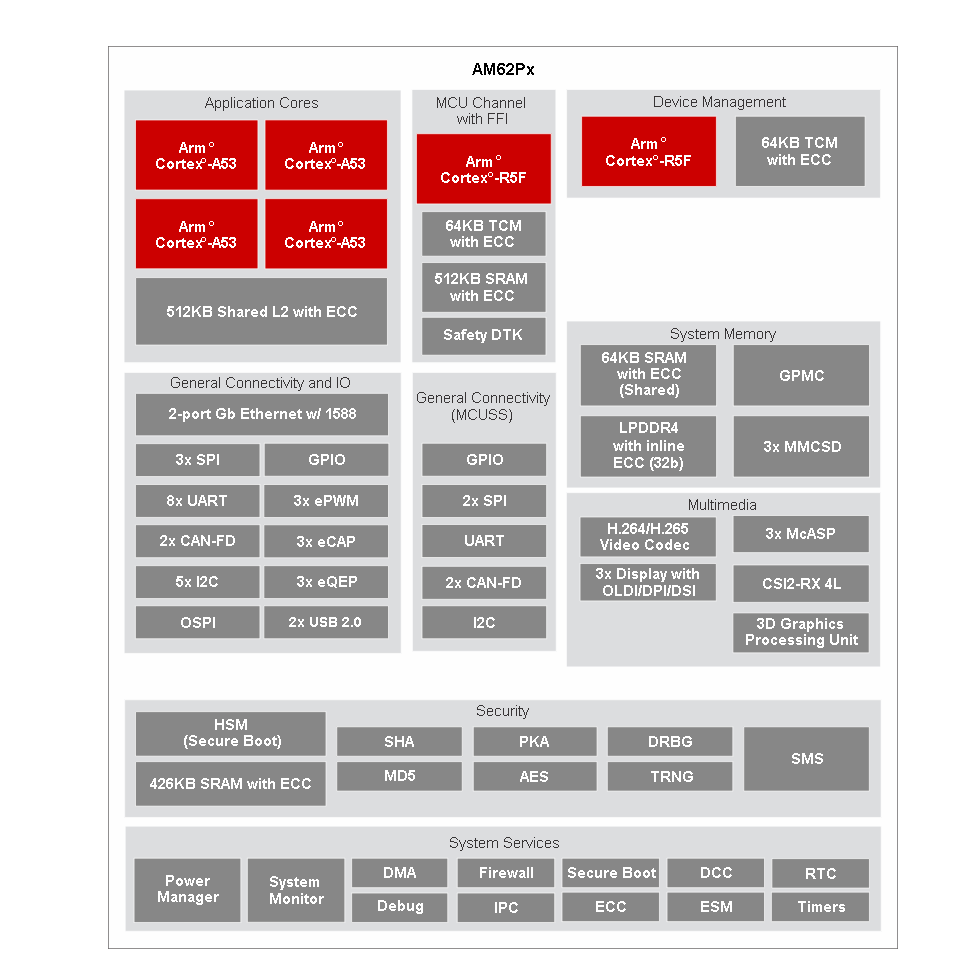

方框圖

1. 產品概述

• ?系列?：AM62Px Sitara? 處理器
• ?核心?：基于Arm? Cortex?-A53 MPCore?，提供可擴展的性能
• ?應用?：適用于高性能嵌入式3D顯示應用，包括汽車數字儀表、汽車顯示、工業HMI等

2. 主要特性

• ?顯示支持?：
  • 支持高達3840 x 1080分辨率的顯示，刷新率為60fps
  • DPI接口支持高達1920 x 1080分辨率，刷新率為60fps
  • 四條顯示流水線，每條流水線支持硬件疊加
• ?圖形加速?：
  • 單個著色器核心
  • 支持OpenGL ES 3.2和Vulkan 1.2 API
• ?視頻編碼/解碼?：
  • 支持HEVC (H.265) Main profiles at Level 5.1 High-tier
  • 支持H.264 Baseline/Main/High Profiles at Level 5.2
  • 支持高達4K UHD分辨率
• ?接口?：
  • 9個UART接口
  • 5個SPI控制器
  • 6個I2C端口
  • 3個多通道音頻串行端口（McASP）
  • 3個CAN-FD控制器，支持高達64字節的數據幀

3. 安全特性

• ?硬件加速?：提供AES、SHA2等加密算法的硬件加速
• ?安全啟動?：支持基于硬件根信任（RoT）的安全啟動
• ?調試安全?：支持安全軟件控制的調試訪問

4. 內存與存儲

• ?LPDDR4支持?：高達8GB的LPDDR4內存
• ?DDR子系統?：具有內聯ECC的32位數據總線
• ?GPMC?：支持高達128MB的NAND閃存
• ?MMC/SD/SDIO接口?：3個接口，支持eMMC 5.1、SD 4.10和SDIO 4.0

5. 封裝與尺寸

• ?封裝類型?：FCBGA（具體引腳數根據型號而定）
• ?尺寸?：文檔未直接提供具體尺寸，但提到了FCBGA封裝類型

6. 電源管理

• ?多電壓域?：支持多個電壓域，包括核心域、IO域等
• ?動態電壓調整?：支持根據負載和系統需求動態調整電壓

7. 開發工具與支持

• ?開發工具?：支持TI的Code Composer Studio?集成開發環境
• ?文檔?：提供技術參考手冊、硅錯誤文檔等
• ?社區支持?：TI E2E?支持論壇提供快速的設計幫助

8. 應用領域

• ?汽車?：數字儀表、汽車顯示等
• ?工業?：HMI、自動化設備等
