TPS312x 系列電壓監控電路提供低至 1.2V 的電壓軌和時序監控，主要用于 DSP 和基于處理器的系統。該系列中的所有器件都監控電源軌，并在電源軌低于閾值電壓目標 （VIT-） 時置位 RESET 輸出。閾值電壓被編程到器件中，以最大限度地減少外部元件。內置磁滯可防止誤觸發。RESET 輸出對于低于 0.9V 的電源電壓 （VDD） 無效。TPS312x 系列包括具有高電平有效輸出（用于在故障期間用作禁用）和低電平有效輸出（適用于高輸出表示系統正常運行的大多數系統）的器件。
*附件：tps3128.pdf

TPS3123/3124/3128 還包括看門狗定時器功能，可監控來自處理器的及時數字脈沖，并在預期脈沖由于潛在的軟件凍結或掛起而未按時到達時發出警報。電源軌監控和看門狗定時器功能的這種集成對于始終在線的系統（如工廠自動化和通信基礎設施）非常有幫助。

此外，TPS3123/5/6/8 器件還集成了手動復位輸入 MR，以強制由與看門狗定時器監控的脈沖的電壓軌監控無關的事件觸發 RESET。MR 的低電平會導致 RESET 變為活動狀態。TPS3124器件沒有輸入 MR，但包括一個與 TPS3125 和 TPS3126 器件相同的高電平輸出 RESET。

該系列中的所有器件均采用 5 引腳 SOT23-5 封裝，工作溫度范圍為 –40°C 至 +85°C。

特性

• 最小電源電壓為 0.9V
• 電源電壓監控范圍：
  • 1.2V、1.5V、1.8V （TPS312x）
  • 3V（僅限 TPS3125 設備）
  • 可根據要求提供其他版本
• 具有 180ms 固定延遲時間的上電復位發生器
• 手動復位輸入 （TPS3123/5/6/8）
• 看門狗定時器在 VDD ≥ VIT - 處重新觸發 RESET 輸出
• 電源電流為 14μA（典型值）
• 小型 SOT23-5 封裝
• 溫度范圍為 –40°C 至 +85°C
• 復位輸出提供推挽式 （低電平有效和高電平） 和漏極開路 （低電平有效）

參數

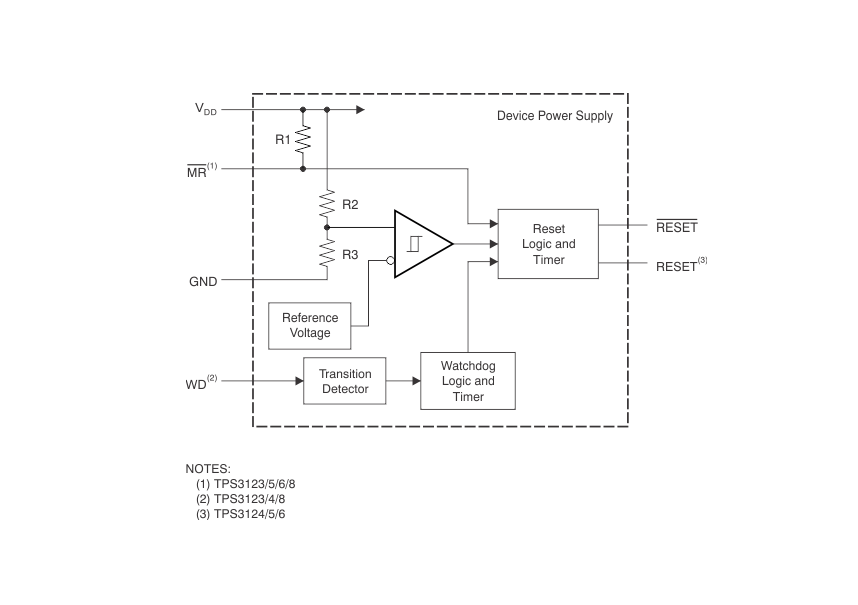

方框圖

1. 產品概述

• ?系列?：TPS312x
• ?功能?：提供超低電壓監控和定時監督功能，主要用于DSP和處理器系統。
• ?特點?：最小供電電壓0.9V，具有手動復位輸入、看門狗定時器以及多種輸出配置。

2. 主要特性

• ?供電電壓范圍?：0.9V至3.6V（絕對最大值），推薦操作范圍為0.9V至3.3V。
• ?復位閾值電壓?：可編程，支持1.2V、1.5V、1.8V和3V（TPS3125特有）等多種閾值。
• ?看門狗定時器?：TPS3123/3124/3128具備，超時時間約為0.8秒至2.1秒。
• ?手動復位輸入?：TPS3123/5/6/8具備，低電平有效。
• ?輸出類型?：
  • 復位輸出：可選Push-Pull（活性低和活性高）或Open-Drain（活性低）。
  • TPS3124/3125/3126還包含活性高復位輸出。
• ?封裝?：5引腳SOT-23封裝。
• ?溫度范圍?：-40°C至+85°C。

3. 引腳配置與功能

• ?RESET?：復位輸出引腳，活性低或活性高，具體取決于設備型號。
• ?GND?：接地引腳。
• ?MR?（手動復位）：TPS3123/5/6/8具備，低電平有效，用于強制復位。
• ?WDI?（看門狗輸入）：TPS3123/3124/3128具備，用于看門狗定時器功能。
• ?VDD?：供電電壓輸入引腳。

4. 電氣特性

• ?供電電流?：典型值為14μA（在VDD=3.3V時）。
• ?復位延遲時間?：固定為180ms。
• ?輸入/輸出電壓閾值?：具有遲滯特性，防止誤觸發。
• ?看門狗定時器超時?：典型值為1.4秒，最大值為2.1秒。

5. 應用領域

• 便攜式/電池供電設備
• 無線通信系統
• 工業自動化
• 服務器
• 建筑自動化

6. 典型應用電路

• 文件中提供了與低電壓DSP應用的典型連接圖，展示了如何將TPS3128集成到電路中以提供復位和監控功能。

7. 封裝與尺寸

• 采用5引腳SOT-23封裝，具體尺寸信息在文檔中有詳細列出。
