在現代電子制造和軍工芯片封裝領域，焊柱的牢固性是確保芯片可靠性與穩定性的關鍵因素。焊柱作為芯片與外部連接的橋梁，其強度直接影響到芯片在極端環境下的性能表現。隨著技術的不斷進步，對焊柱牢固性的要求也越來越高。GJB548C-2021標準明確規定了焊柱陣列封裝的破壞性引線拉力測試方法，以驗證焊柱在軸向拉力下的承受能力。

破壞性引線拉力測試是評估焊柱強度的重要手段，通過施加拉力直至焊柱分離，可以直觀地觀察焊柱的失效模式，并驗證其是否符合設計要求。這一測試方法不僅適用于軍工芯片封裝，

在本文中，科準測控小編將詳細解讀焊柱陣列封裝的破壞性引線拉力測試流程，并結合Alpha W260推拉力測試儀的應用，為您提供全面的測試解決方案。

一、檢測原理

焊柱陣列封裝的破壞性引線拉力測試旨在驗證焊柱在實際使用中的強度和可靠性。其原理是通過高精度推拉力測試儀（如Alpha W260）對焊柱施加逐漸增加的軸向拉力，直至焊柱從封裝上分離或達到可接收的最小拉力強度。測試過程中，設備精確記錄拉力值和位移變化，通過分析拉力強度（單位面積的拉力值）和失效模式（如焊柱斷裂、焊盤分離等），全面評估焊柱的質量和可靠性，確保其在極端條件下的穩定性。

二、測試標準

參考標準GJB548C-2021微電子器件試驗方法和程序進行測試

三、檢測設備

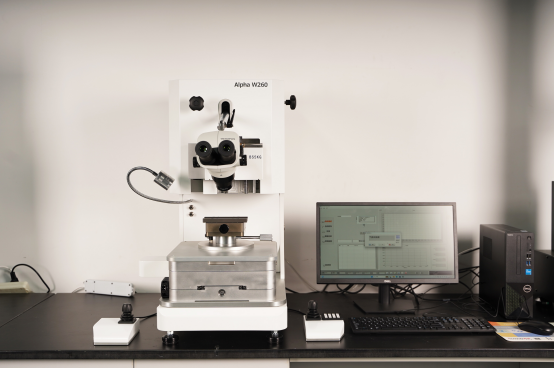

1、Alpha W260自動推拉力測試儀

A、設備介紹：

Alpha-W260自動推拉力測試儀用于為微電子引線鍵合后引線焊接強度測試、焊點與基板表面粘接力測試及其失效分析領域的專用動態測試儀器，常見的測試有晶片推力、金球推力、金線拉力等，采用高速力值采集系統。根據測試需要更換相對應的測試模組,系統自動識別模組，并自由切換量程。產品軟件操作簡單方便，適用于半導體IC封裝測試、LED 封裝測試、光電子器件封裝測試、PCBA電子組裝測試、汽車電子、航空航天、軍工等等。亦可用于各種電子分析及研究單位失效分析領域以及各類院校教學和研究。

B、產品特點

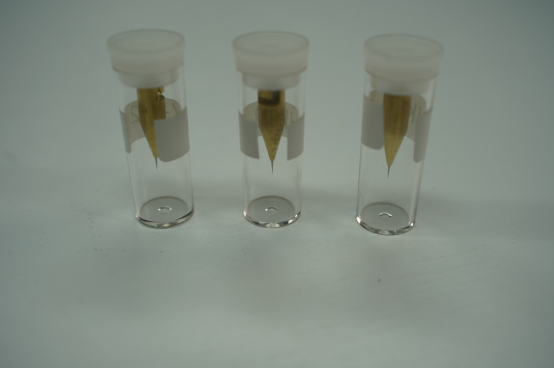

2、鉤針

3、常用工裝夾具

四、測試流程

步驟一、設備準備

檢查Alpha W260推拉力測試儀是否校準，并確保設備處于良好工作狀態。

安裝專用的測試鉤針，確保鉤針能夠穩定勾住焊柱。

步驟二、樣品固定

將待測樣品固定在測試臺上，確保焊柱位置穩定。

步驟三、參數設置

在設備軟件中設置測試參數，包括牽引速率（不超過2.54cm/min）和拉力施加點（盡可能接近焊柱末端，距離不超過柱長的一半）。

步驟四、測試過程

啟動測試，設備以無沖擊的方式施加軸向拉力，直至焊柱達到可接收的最小拉力強度或從封裝上分離。

實時觀察焊柱的失效模式，并記錄分離位置。

步驟五、結果分析

根據焊柱的徑向截面積計算拉力強度，確保其達到27.6N/mm2的最低要求。

記錄失效模式，包括焊柱本體部位的失效、焊盤和焊柱接合點處的失效，以及焊盤從殼體上分離。

以上就是小編介紹的有關于焊柱陣列封裝的破壞性引線拉力測試相關內容了，希望可以給大家帶來幫助！如果您還想了解更多關于電阻推力圖片、測試標準、測試方法和測試原理，推拉力測試機怎么使用視頻和圖解，使用步驟及注意事項、作業指導書，原理、怎么校準和使用方法視頻，推拉力測試儀操作規范、使用方法和測試視頻，焊接強度測試儀使用方法和鍵合拉力測試儀等問題，歡迎您關注我們，也可以給我們私信和留言，【科準測控】小編將持續為大家分享推拉力測試機在鋰電池電阻、晶圓、硅晶片、IC半導體、BGA元件焊點、ALMP封裝、微電子封裝、LED封裝、TO封裝等領域應用中可能遇到的問題及解決方案。
