一、協議的基本特點

Modbus是施耐德電氣于1979年為使用PLC通信而發表的一種串行通信協議。現在它已經成為工業領域通信協議的業界標準，并且是工業電子設備之間常用的連接方式。Modbus被廣泛使用的原因主要有三個：

1、公開發表并且無版權要求。（免費）

2、易于部署和維護。（簡單）

3、對供應商來說，修改移動本地的比特或字節沒有很多限制。（修改簡單）

Modbus通信協議作用在OSI模型的物理層（1層）、數據鏈路層（2層）及應用層（7層）。這里的OSI被稱為開放系統互聯參考模型，它定義了網絡互連的七層框架，每層框架都有其各自的通信協議。

OSI

而通信協議其實就是一種約定，一種編碼和解碼的方式。例如用莫爾斯電碼打出三短三長三短（編碼），知道協議的人，就會明白這是在表示求救信號（解碼），反之，則很難理解它的含義。Modbus也是如此，在之后的內容中我們將更加清楚的看到這一點。

二、協議的報文說明

Modbus協議有三類，分別是：Modbus-RTU、Modbus-ASCII、Modbus-TCP。一般來說，一個設備只有其中的一種協議，而且Modbus規定，Modbus-RTU是設備必須支持的協議，也是默認選項。所以大多數設備都采用了Modbus-RTU協議通信。那么本期視頻我們主要介紹的就是Modbus-RTU協議的有關內容。

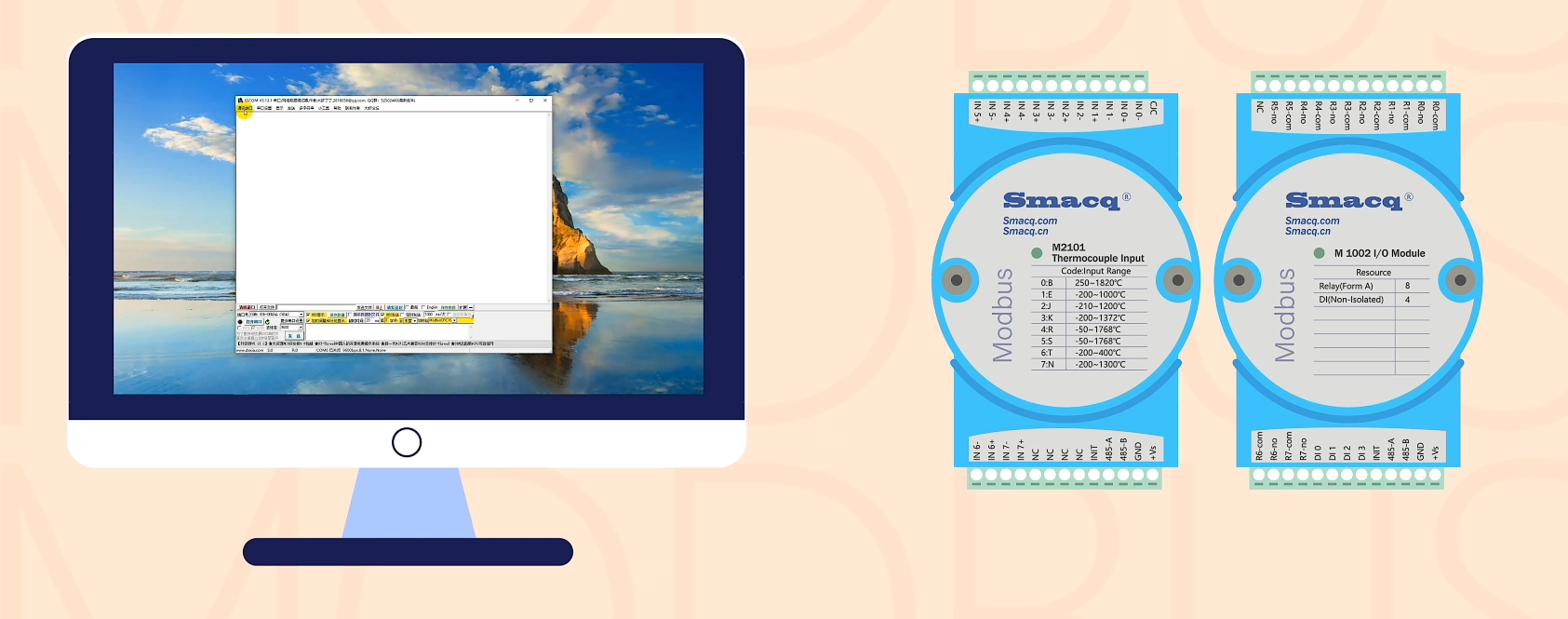

先來看一個簡單的Modbus-RTU報文。首先聲明一點，我們將電腦上的串口助手當作主站， M2101或M1002模塊作為從站。根據命令的不同，使用的從站設備也有所不同。

報文使用設備

當主站或者說客戶機發送了請求報文：01 02 00 00 00 04 79 C9，從站（M1001）或者說服務器會返回響應報文：01 02 01 0F E1 8C。報文中的每一小段都是由一個字節也就是兩個十六進制碼構成。例如0F，它的二進制是0000 1111。

那我們要怎樣理解報文數據呢？以主站發送的報文為例，它可以分為三部分，分別是：地址域——01；協議數據單元（PDU）——02 00 00 00 04，它包含功能碼和數據；差錯校驗——79 C9。而且響應報文與請求報文比較相似，我們將在之后的內容中一起說明。

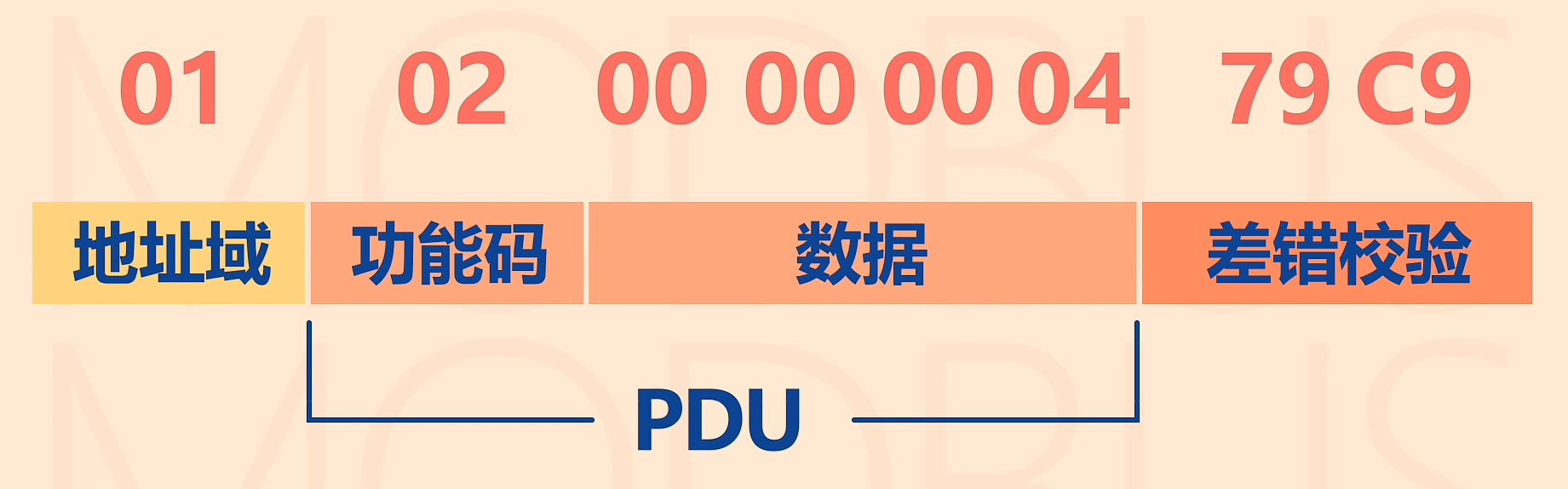

報文分區

首先看地址域部分。它是由一個8位字節構成，那么理論上可以有256個不同的地址。這是否意味我們可以為主站連接256個從站設備呢？答案是否定的。因為在這256個地址空間中又有以下這些區別。Modbus規定地址0保留為廣播地址，1～247為子節點單獨地址，248～255為保留地址。所以從機的地址范圍在1～247之間，而其他地址可以由用戶自由擴展。這樣就可以在滿足用戶特定需求的同時盡量保持協議的兼容性。當然，保留區也具有同樣的功能，如設置特定地址段的廣播指令等等。需要注意的是地址域只和從站有關，主站是沒有地址標識的，而且每個從站的地址都是唯一的，以便于與其它從站區別。

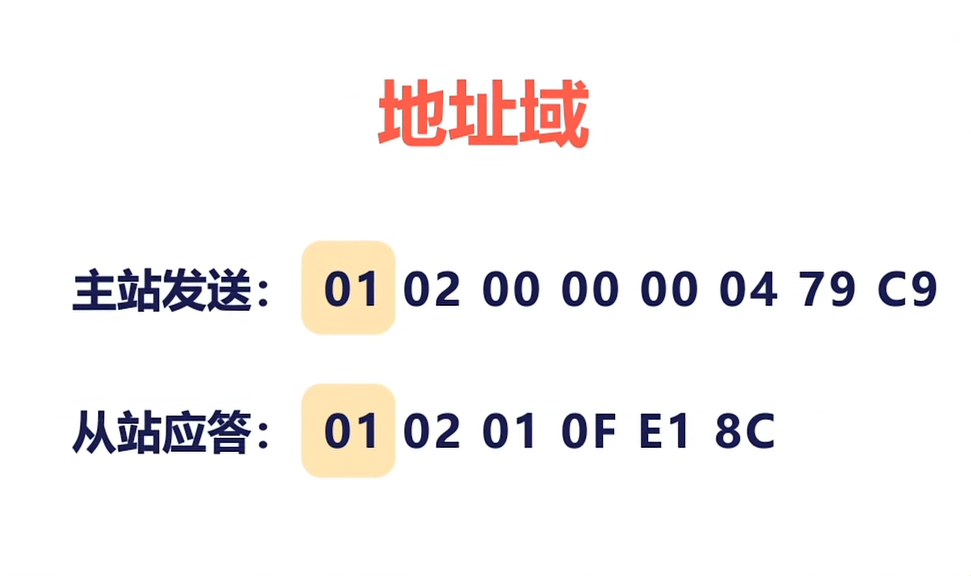

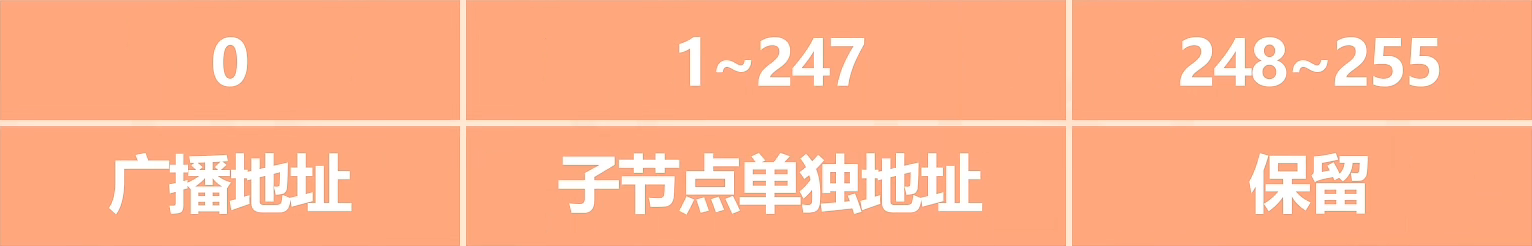

報文的地址域

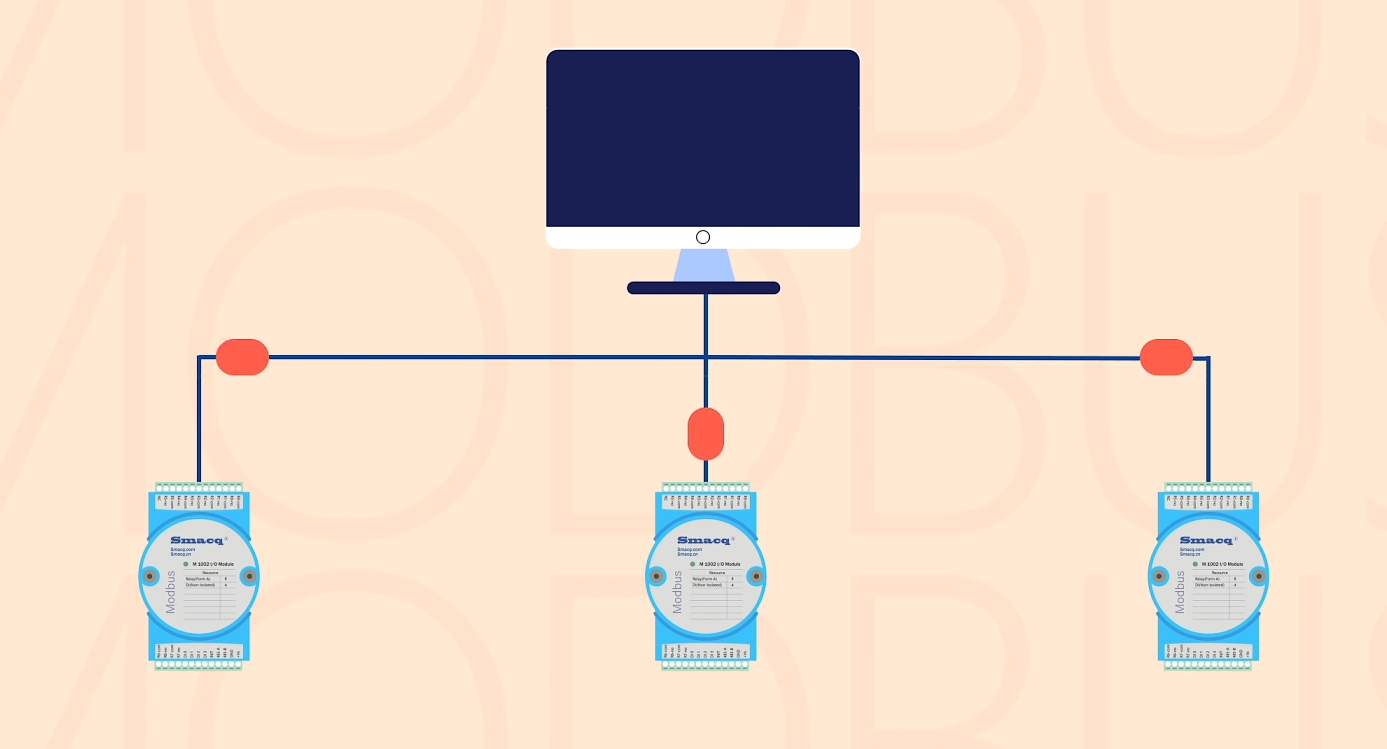

根據地址域的不同，Modbus分為廣播與單播兩種請求模式。

在廣播模式下，所有從站必須執行主站命令，而無需應答返回。

廣播模式

在單播模式中，一個Modbus事務處理包含兩個報文：一個來自主節點（主站）的請求，一個來自子節點（從站）的應答。

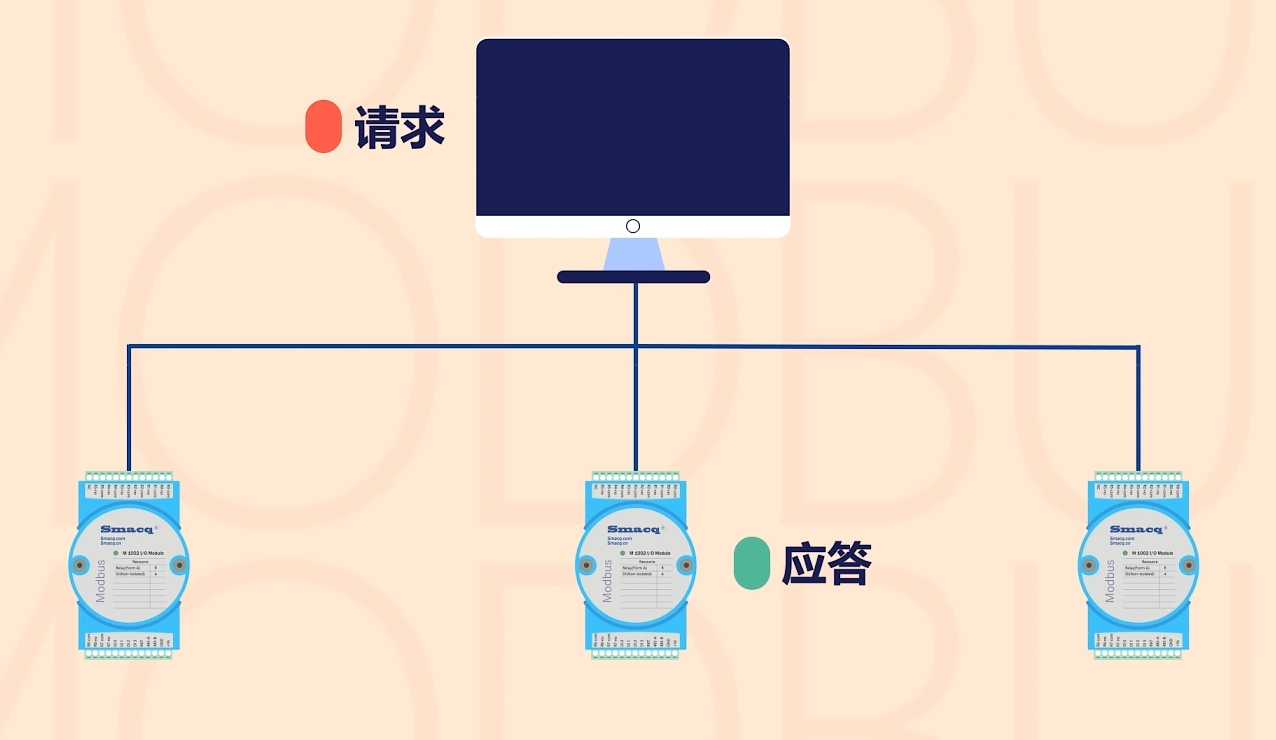

單播模式

它的具體過程是：主節點發送請求后進入等待應答狀態，只有特定子節點應答完成后，主節點才可以進行下一個事務處理。而且同一時刻，主節點只會發起一個Modbus事務處理。當然主節點在等待響應時會同步啟動響應超時機制，避免主節點永遠處于等待應答狀態。不管是何種模式，子節點都不會主動發送數據，而且子節點間也不會互相通信。在報文中可以看到，無論是主站的請求還是從站的應答，報文的起始位都是地址域。

地址域在報文首位

接下來說明報文的協議報文單元（PDU），它由功能碼和數據構成。功能碼由一個字節表示，它可以分為三類：公共功能碼、用戶定義功能碼和保留功能碼。我們結合實例，說明公共功能碼中常用的幾個功能碼以及數據域的內容。需要注意的是，下面的說明內容只包含報文中的PDU部分，而省略了它的地址域和校驗域。在介紹具體的協議功能碼前，先看看Modbus協議控制的寄存器的種類。如下圖：

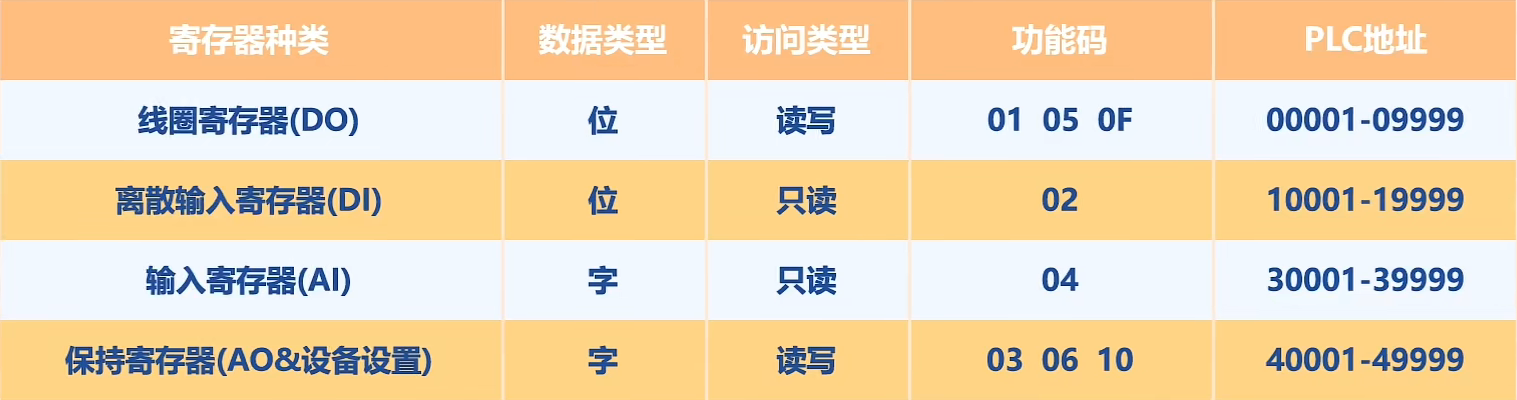

寄存器種類

我們可以將寄存器分為四類，每種寄存器都有其特定的地址區域。

Modbus-RTU協議的功能有很多，這里我們將結合實例為大家說明幾個常用的功能碼。

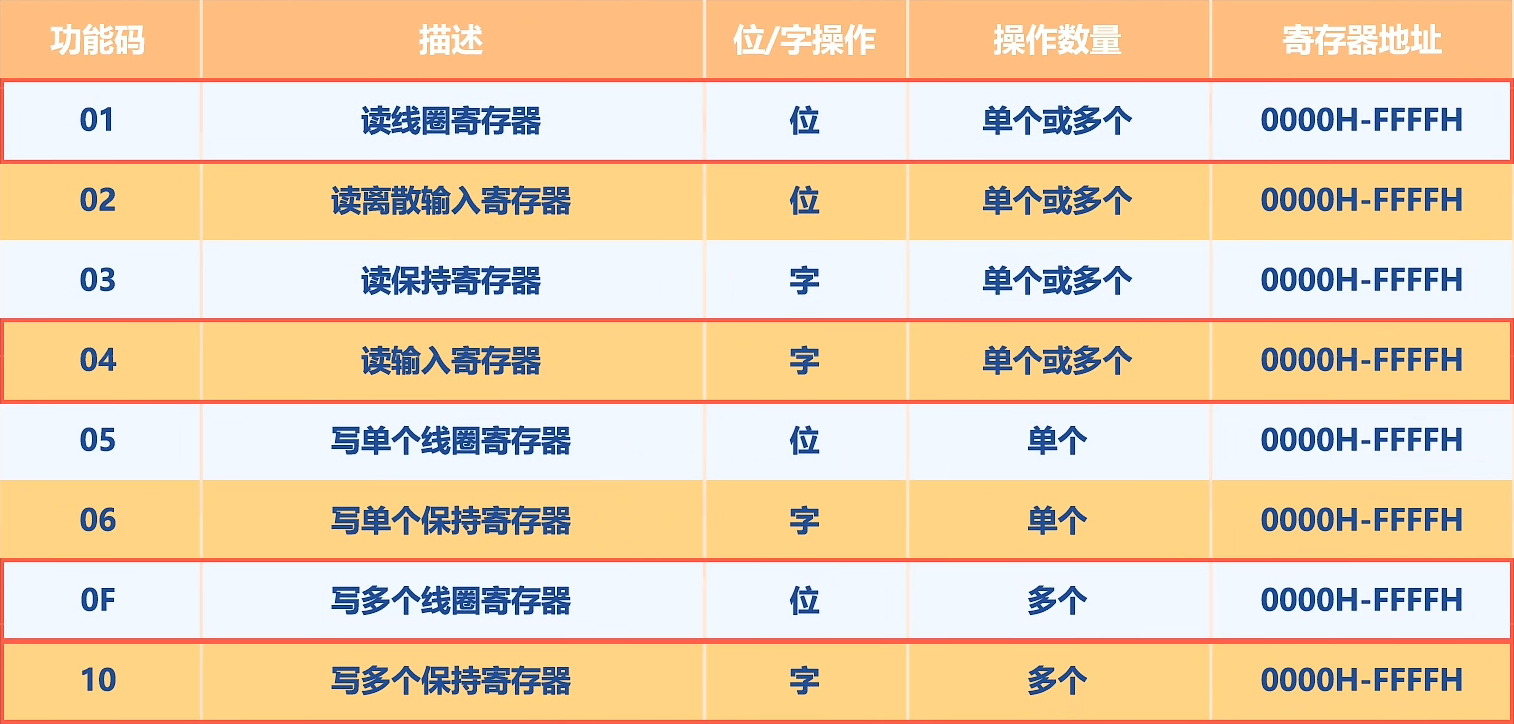

功能碼

主站輸入報文：01 00 02 00 06，

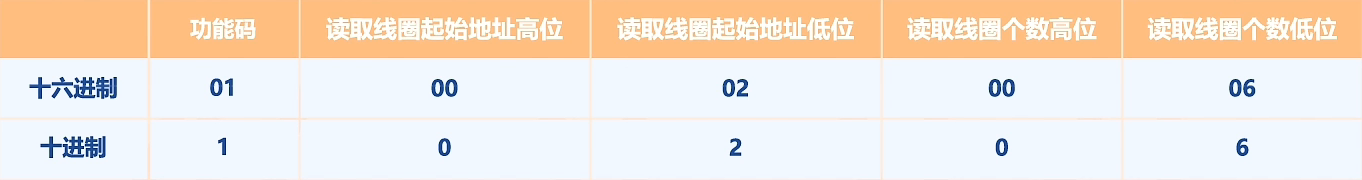

01功能碼示例（主站）

報文的首字節是功能碼域。01功能碼是讀線圈命令，可以讀取線圈1至2000的連續狀態。線圈其實就是DO（數字輸出），它的對象類型是單個比特，1表示ON，0表示OFF。從站的線圈有很多，在執行01命令時，從站要從那個線圈開始讀？需要讀幾個？這就要功能碼后的數據域來定義了。以輸入的00 02 00 06為例，前兩個字節表示起始地址，其中00是線圈起始地址的高位，02是線圈起始地址的低位。后兩個字節表示要讀取的線圈數量，00表示讀取數量的高位，06表示讀取數量的低位。因為報文都是十六進制寫的，所以00 02轉換為十進制是2，00 06轉換為十進制是6。那么數據域就表示從第3個線圈開始讀，一直讀到第8個線圈為止。

那么從站（M1002）的響應報文01 01 00的各個字節都有什么含義呢？

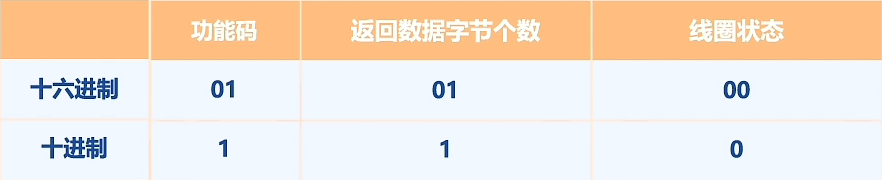

01功能碼示例

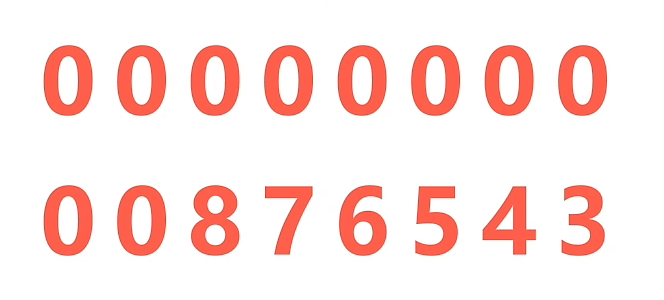

開始的第一個字節還是功能碼，表示從站執行的是主站請求的01命令。緊接著的一個字節01，表示從站返回的字節數，也就是返回1個字節，其中的00表示8-3線圈的狀態，它的二進制是0000 0000從右至左依次表示3-8線圈的狀態，最高兩位用0填充，這是因為協議必須要輸出一個完整的字節才行。

讀取的線圈狀態

讀離散量的功能碼是02，它的報文與讀線圈功能碼的報文相差無幾，就不介紹了。

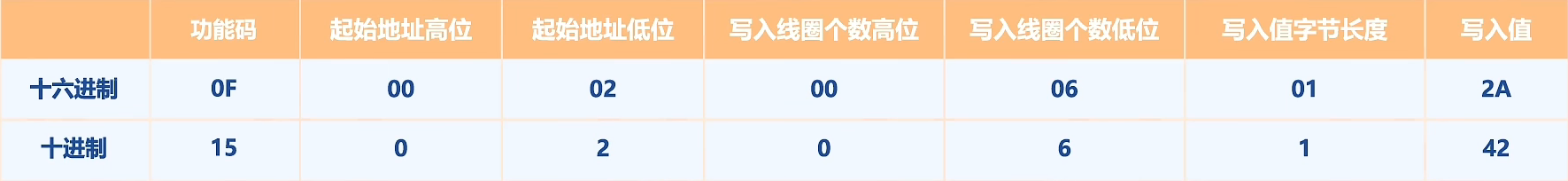

寫線圈的功能碼又分為寫單個線圈05和寫多個線圈0F，我們以0F功能碼為例，說明報文的含義。0F功能碼可以強制線圈序列中的每個線圈為ON或OFF。發送的請求報文是：0F 00 02 00 06 01 2A。

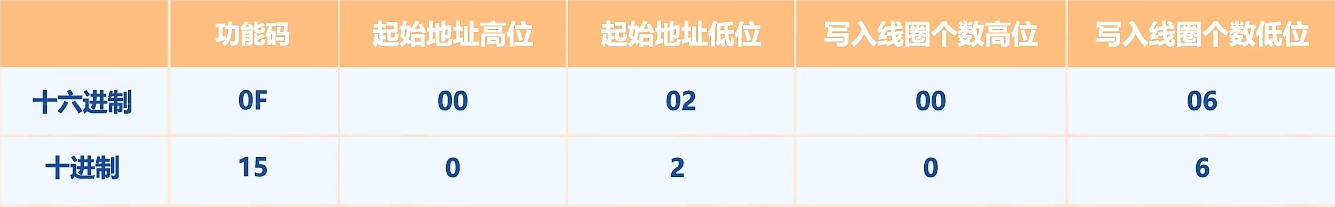

0F功能碼示例（主站）

0F自然是功能碼域，之后的四個字節分別是起始地址位00 02，輸出數量00 06。緊接著的一個01字節表示要為線圈寫入一個字節的內容，內容是2A，用二進制表示是0010 1010，對應的線圈順序是8-3，數據字節中未使用的比特還是用零填充。

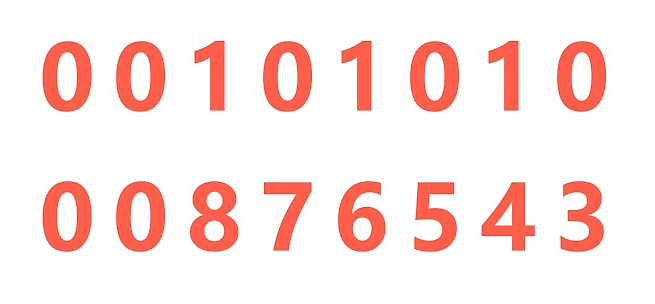

為線圈寫入的狀態

從站（M1002）的響應報文是0F 00 02 00 06。

0F功能碼示例（從站）

0F是說明從站執行的功能碼；之后的四個字節中，前兩個字節是起始地址位，后兩個字節是輸出數量。我們發現，在執行0F命令時，響應報文和請求報文的前五個字節是完全相同的。

接著介紹04功能碼，它可以讀取1至125的連續寄存器。每個連續寄存器以兩個字節表示。發送的請求報文是：04 00 67 00 04。

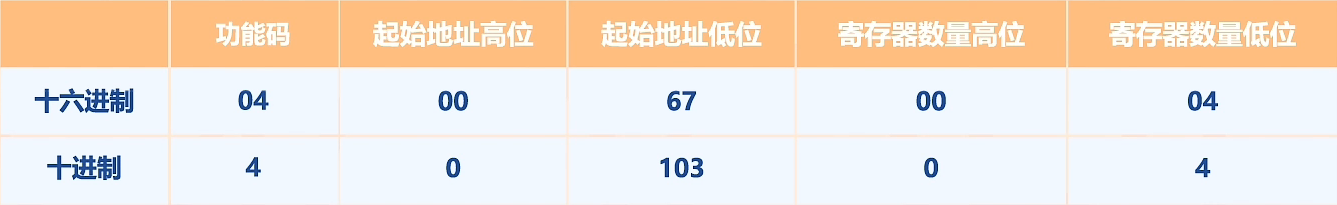

04功能碼示例（主站）

04是它的功能碼，寄存器的起始地址是00 67，00 04表示要讀4個寄存器的值。所以請求報文是要讀取寄存器104-107也就是M2101模塊上的IN 3到IN 6這四個寄存器中的值。

模塊的用戶手冊（一）

這些數值是怎樣計算的呢？首先打開M2101模塊的用戶手冊。

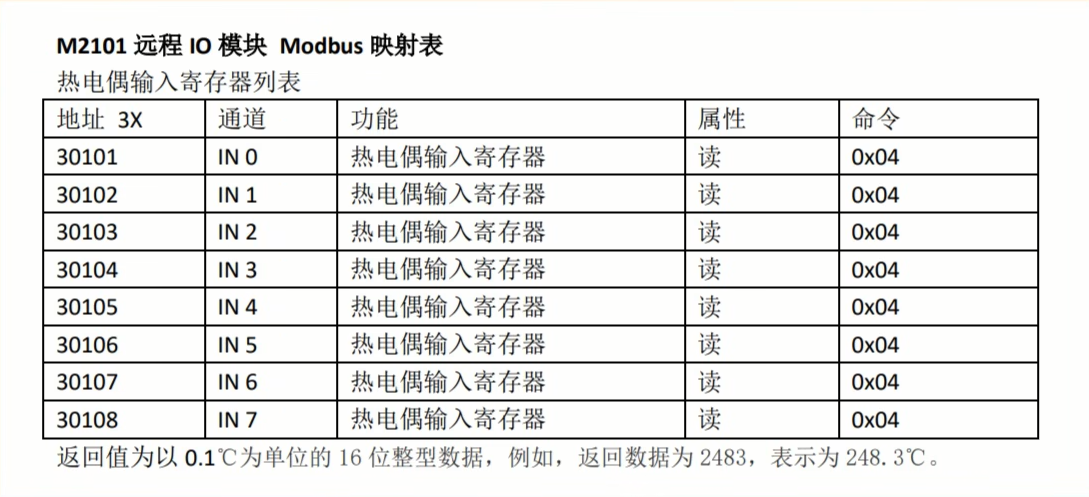

模塊的用戶手冊（二）

在熱電偶輸入寄存器列表部分會看到各個寄存器的地址，這里的3x中的3通俗來講就是區號，用來區分各種寄存器，不參與實際的計算過程。這里的x表示十進制，也就是說這里的數字是以十進制的方式書寫的。如IN 3的地址是30104，其實它的地址就是十進制的104，轉換為十六進制就是68。但是，在地址書寫中十進制的寄存器地址是從1開始計數，而十六進制的寄存器地址卻是從00開始計數，所以當我們要讀取IN 3的寄存器的值時，要將十進制的地址減一，這樣就變成了輸入到報文中的67。

從站（M2101）返回的響應報文則是：04 08 F5 55 F5 55 18 63 01 1A。

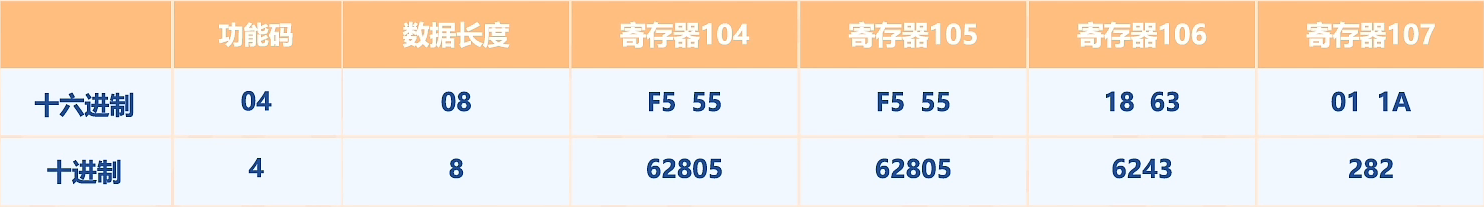

04功能碼示例（從站）

04功能字節后的08字節表示讀取了8個字節的數據，其中F5是寄存器104的高八位，55是它的低八位，而F555正是模塊在無溫度數據下返回的默認值；01是寄存器107的高八位，1A是它的低八位，011A是模塊采集的溫度數據。011A是十六進制數據，轉換為十進制就是282，因為模塊的返回值是以0.1℃為單位的16位整形數據，所以表示的實際溫度就是28.2℃。

最后介紹10功能碼，它可以寫連續寄存器塊。發送的請求報文為：10 00 67 00 02 04 00 00 00 07。

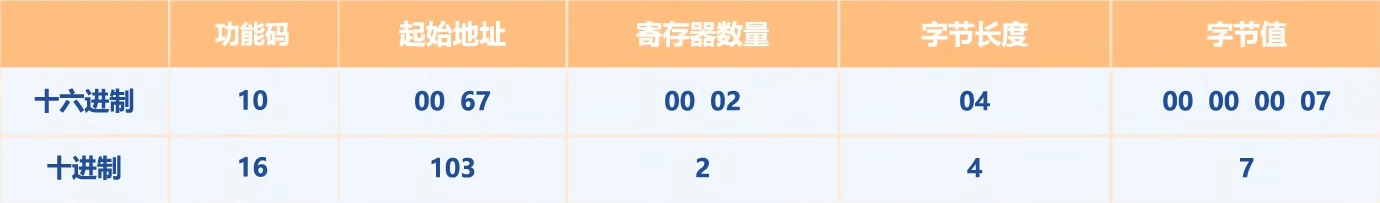

10功能碼示例（主站）

在功能碼10之后是起始地址00 67，要寫的寄存器數量00 02，需要寫入的字節數04，它們是00 00 00 07。查看模塊的用戶手冊，

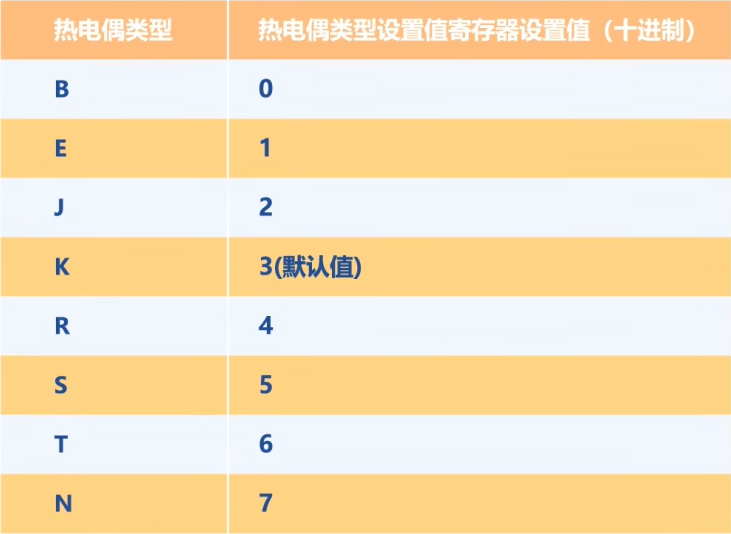

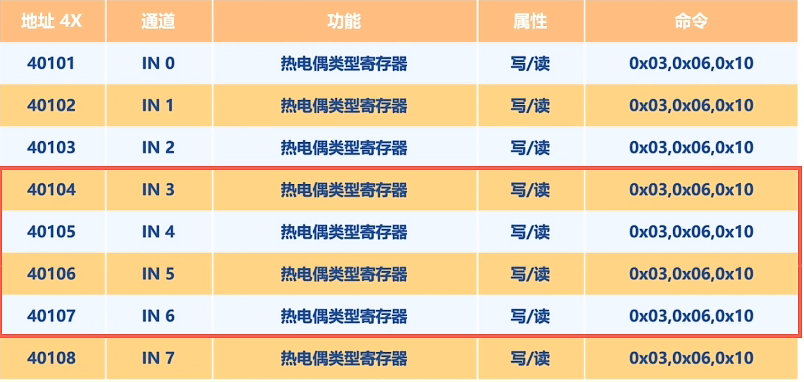

模塊的用戶手冊（三）

我們明白了請求報文要將IN 3通道的熱電偶類型改變為B型，將IN 4通道改變為N型。

從站（M2101）的響應報文則是10 00 67 00 02，與請求報文的前五個字節并無差別，表明從站執行了請求命令。

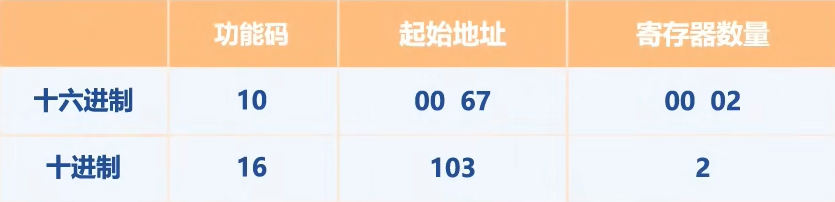

10功能碼示例（從站）

我們可以在軟件上查看一下。關閉串口，打開Manager軟件，找到設備后點擊Function Config就可以看到通道的熱電偶類型發生了改變。

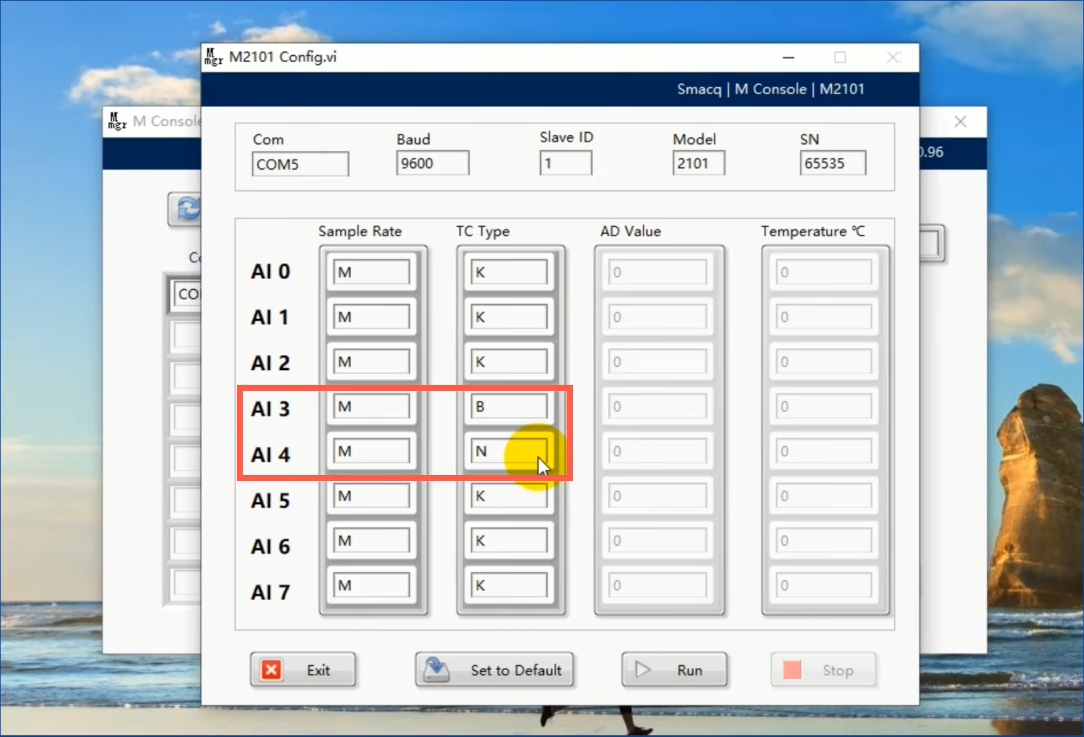

模塊測試熱電偶類型發生改變

上述的Modbus-RTU協議報文我們可以這樣理解：當主站要發送請求報文時，首先要確定報文是發送給誰的，也就是地址域；然后說明自己要干什么，也就是功能碼；其次要確定這件事從哪里開始干，干到那里停止，也就是起始地址和輸出數量；倘若有要求的話，主站還要在報文中寫入自己的具體要求，也就是字節數和字節內容。從站的響應報文也可如此理解。

對于Modbus協議的其它功能碼我們便不再一一介紹。它們的詳細內容，大家可以參考Modbus協議說明。

三、協議的錯誤說明

到現在為止，我們已經說明了Modbus-RTU協議的大部分內容，但還有兩個問題困擾著我們：如果出現錯誤怎么辦？畢竟意外總會發生。還有一個則是，報文最后兩字節的CRC校驗應該怎樣計算？下面就來解釋這兩個問題。

我們以一個實例來說明錯誤的響應報文有什么樣的特點。當然，這里給出的還是省略地址域和校驗域的報文。當主站發送請求報文02 00 00 00 05后，

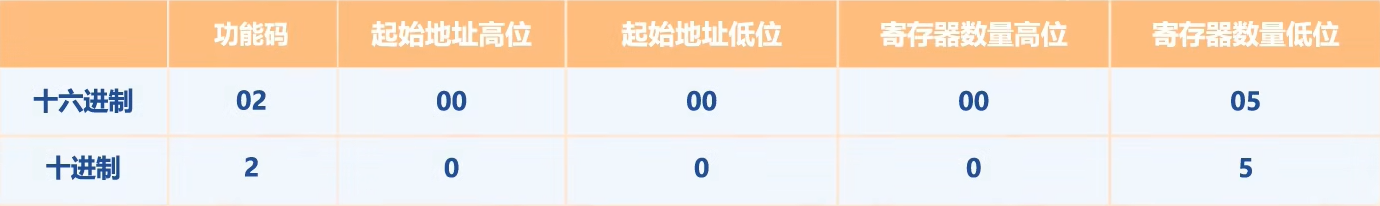

錯誤的請求報文

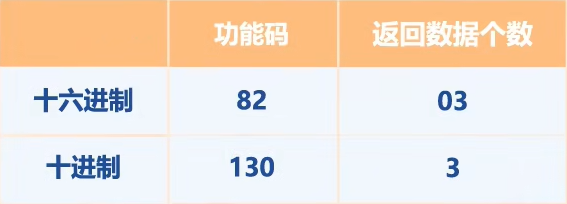

從站（M1002）產生的響應報文是82 03。

應答報文

通過前面的介紹，我們可以知道主站的請求是要讀取1至5的離散量輸入（DI）狀態。但返回的響應報文顯然是錯誤的，為什么會這樣？檢查M-1002發現，模塊上并沒有五個離散量輸入。

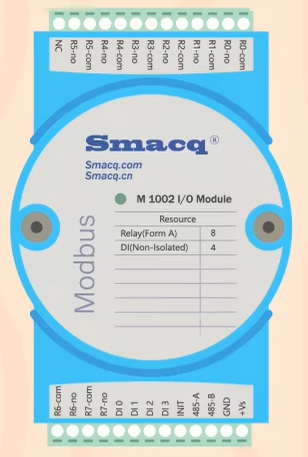

M1002模塊

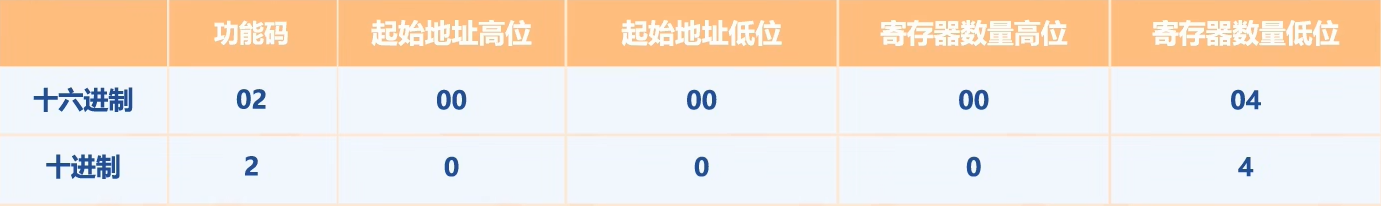

修改請求報文為02 00 00 00 04，

正確的請求報文

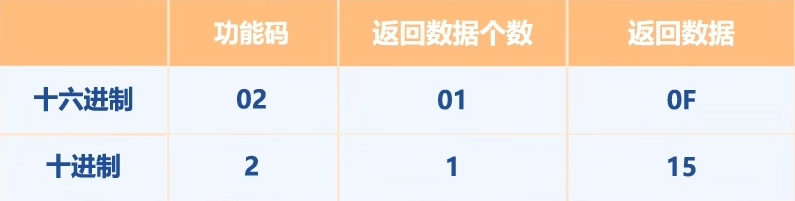

產生的響應報文為02 01 0F，這是正確的回執。

應答報文

那異常報文82 03具有什么樣的特點呢？

我們將響應報文分為功能碼域和數據碼域。因為正常響應的所有功能碼的最高有效位都為0，即功能碼的值都低于十六進制的80（1000 0000）。所以異常響應報文的功能碼出現的是正常功能碼加80（十六進制）的值，也就是異常報文中顯示的82。而數據域中的異常碼03，定義了產生異常的從站狀態。協議中定義的異常碼如下圖所示。

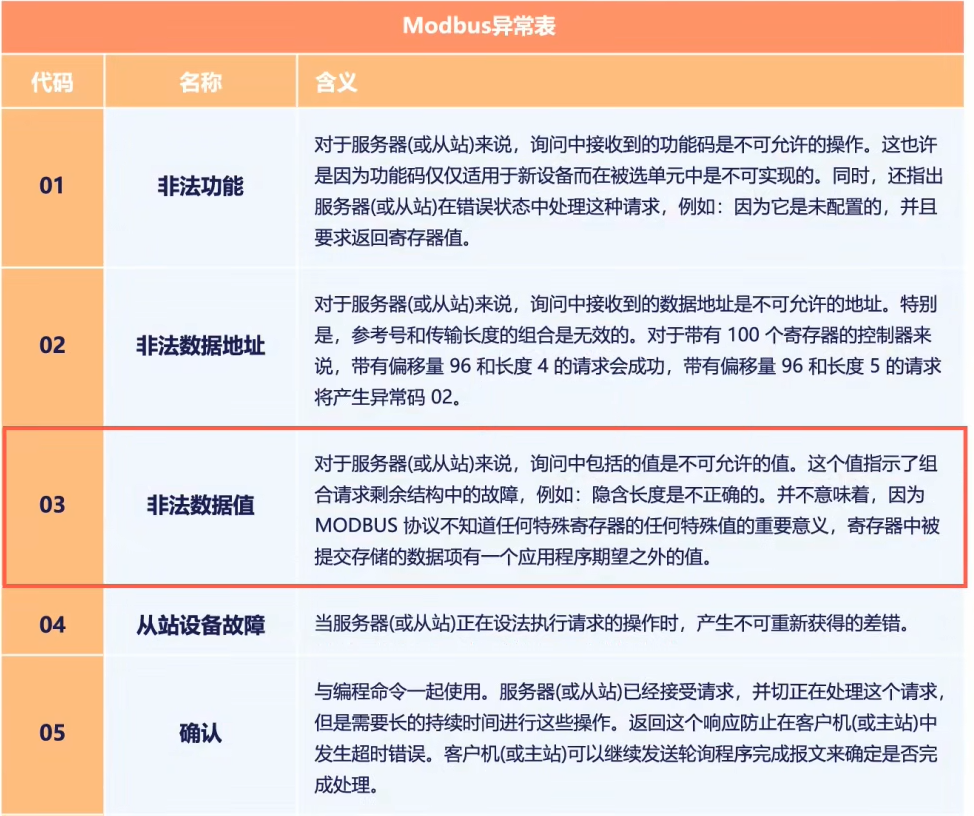

異常碼定義

那么對實例中異常報文的解釋就是：從站在執行02功能碼時發生錯誤（82），出現錯誤的原因是，在從站想要查詢的值中包含不可允許的值（03）。這樣我們就可以通過異常響應報文，更輕松地找出錯誤發生的原因。

四、CRC校驗說明

CRC校驗也就是循環冗余校驗，它由兩個字節組成，并且會附加在報文后面發送出去，它的具體值由發送設備計算。而接收設備在接收報文時會重新計算CRC的值，并將結果和實際收到的CRC值相比較，如果兩個值不相等，則為錯誤。

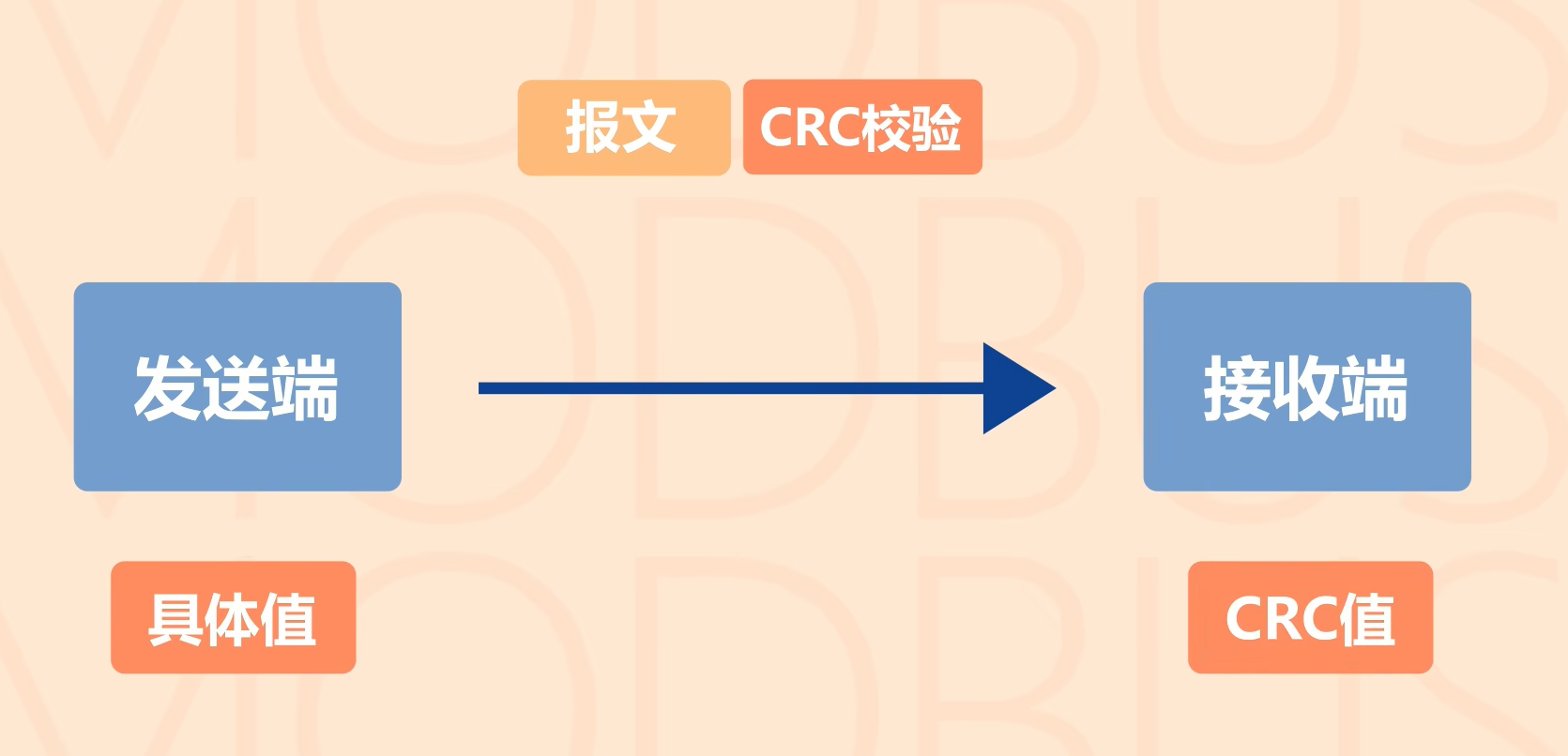

CRC 校驗流程

CRC的生成過程如下：

將一個16位寄存器裝入十六進制FFFF（全1），將之稱作CRC寄存器。

將報文的第一個8位字節與16位CRC寄存器的低字節異或，結果置于CRC寄存器。

將CRC寄存器右移一位（向LSB方向），MSB充零，提取并檢測LSB。

如果LSB為0，重復步驟3；如果LSB為1，對CRC寄存器異或多項式0xA001（1010 0000 0000 0001）。

重復步驟3和4，知道完成8次位移。當做完此操作后，將完成對8位字節的完整操作。

對報文中的下一個字節重復步驟2到5，繼續此操作直到報文處理完畢。

CRC寄存器中的最終內容為CRC值。

當放置CRC值與報文時，高低字節必須交換。

現在我們一般使用程序自動生成CRC碼。

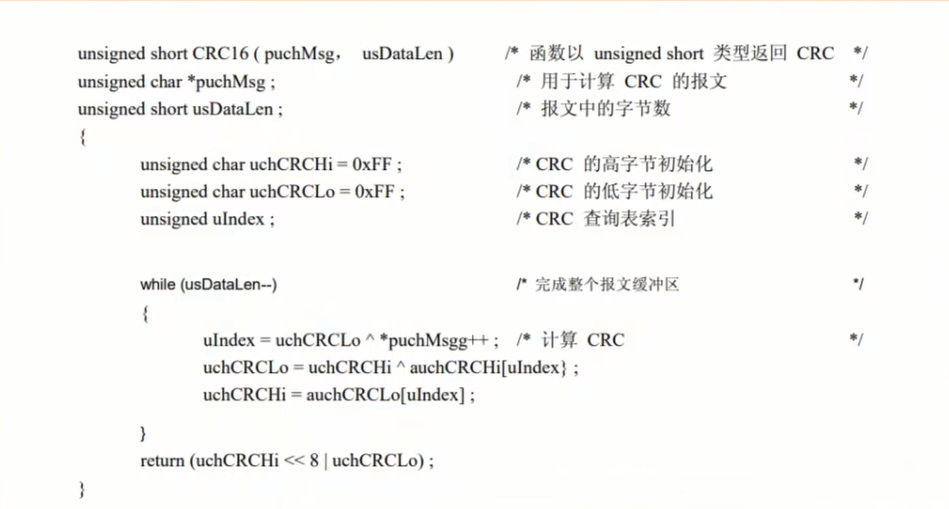

程序自動生成CRC碼

上述程序將所有可能的CRC值都預裝在兩個數組中，當計算報文內容時簡單索引即可。函數的兩個參數：unsigned char*puchMsg表示指向含有用于生成CRC的二進制數據報文緩沖區的指針；unsigned short usDataLen表示報文緩沖區的字節數。

五、報文的格式

對于Modbus-RTU報文我們最后還要說明的一點是：在RTU傳輸模式下每個字節都有11位，當然，我們只需要輸入編碼系統中的8位字節就可以了。11位字節的格式是這樣的：

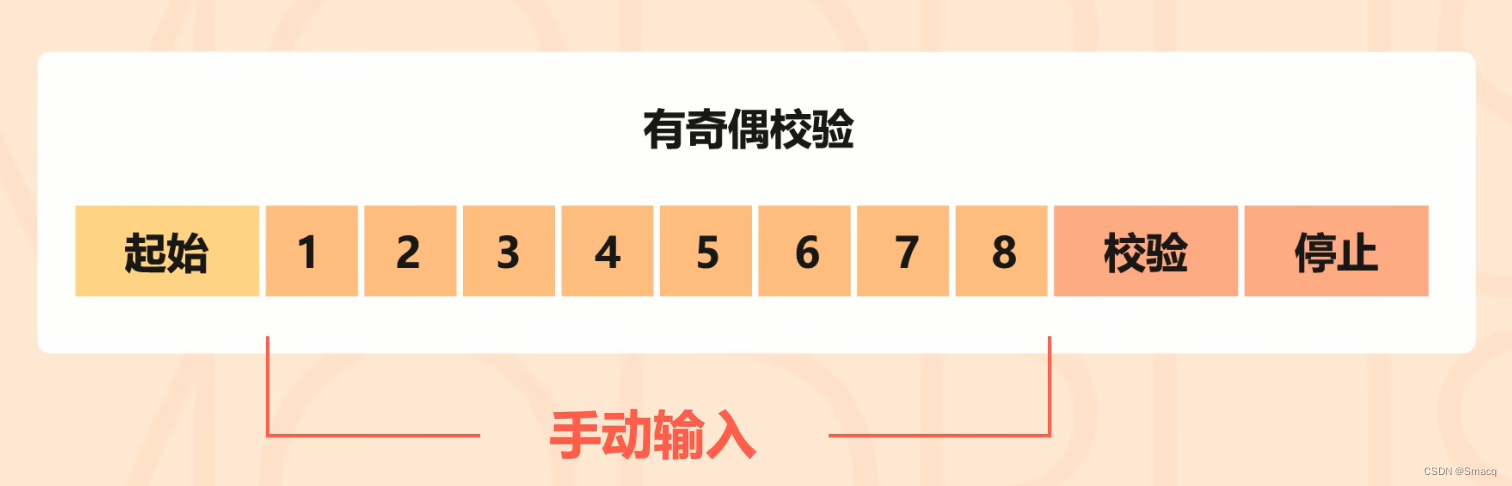

有校驗位格式

1個起始位，8個數據位，首先發送最低有效位，1個奇偶校驗位，一個停止位。除了8個數據位需要我們自己輸入外，其它位都是由協議自動添加。同時Modbus協議也支持無校驗，不過此時它的停止位就變成兩位了。

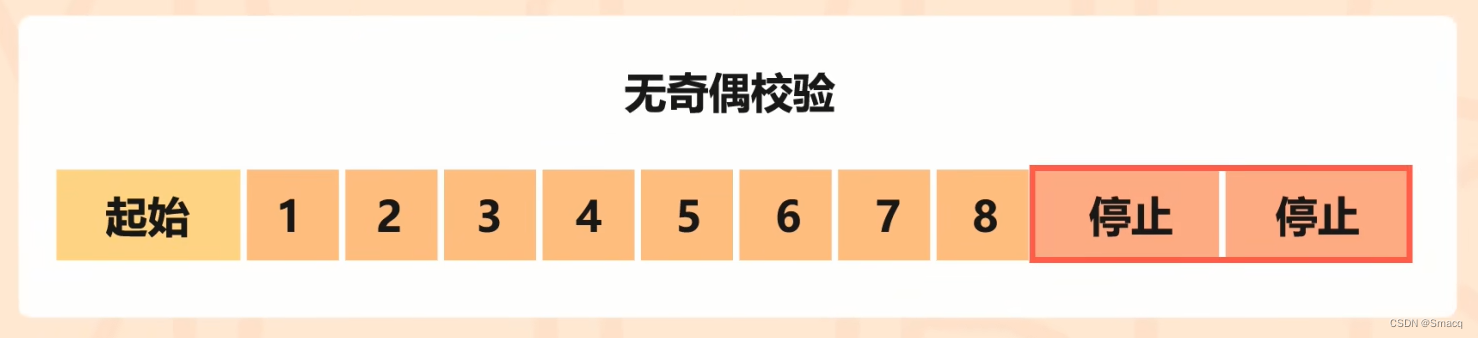

無校驗位格式

要注意的是：不管Modbus-RTU協議有無奇偶校驗，CRC校驗都是必須存在的。

文章的視頻內容大家可以點擊如下連接跳轉觀看，Modbus-RTU協議講解。

文中出現的軟件和模塊可以到Smacq官網查看其詳細內容。

如果您有什么問題，可以在評論區留言告訴我們或搜索公眾號：Smacq思邁科華。
