概述
HMC247是一款模擬移相器芯片，通過0至+10V的模擬控制電壓控制。 HMC247分別在9 GHz和18 GHz下提供0至300度和0至100度的連續可變相移，并提供一致的插入損耗和相移。 該相移相對于控制電壓保持單調。 控制端口的調制帶寬為50 MHz。 該器件具有低插入損耗和緊湊尺寸，適合各種應用，包括光纖系統和測試設備中的時鐘相移。 所有數據均采用50 ohm測試夾具中的芯片測得，該夾具通過直徑為0.076 mm (3 mil)、最小長度小于0.31 mm (<12 mils)的焊線連接。
數據表：*附件：HMC247 400°模擬移相器芯片，5-18GHz技術手冊.pdf

應用

• 光纖產品
• 軍事
• 測試設備

特性

• 寬帶寬： 5 - 18 GHz
• 相移: >400
• 單正電壓控制
• 小尺寸： 2.3 x 1.6 x 0.1 mm

框圖

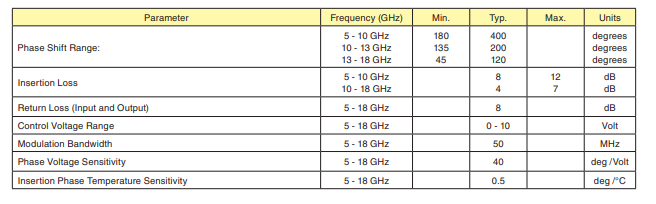

電氣規格

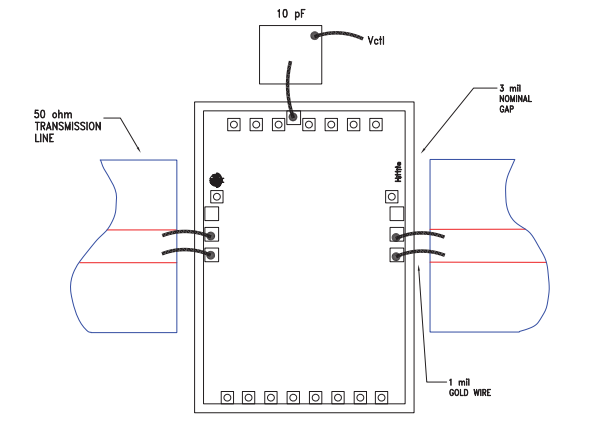

裝配圖

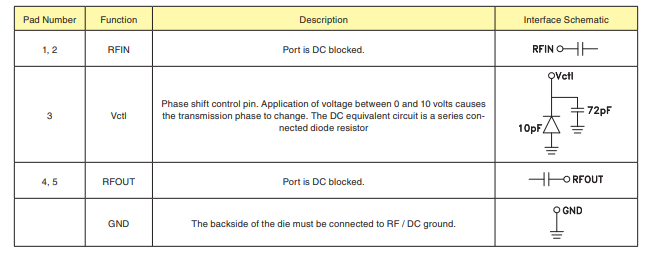

焊盤描述

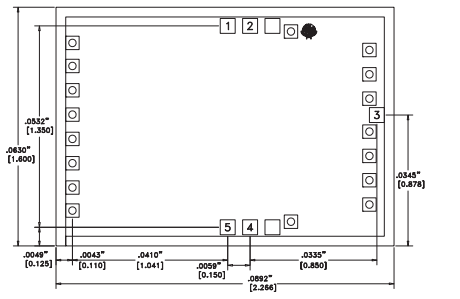

外形圖
