TLV915x 產品系列（TLV9151、TLV9152 和 TLV9154）是 16V 通用運算放大器產品系列。這些器件具有出色的直流精度和交流性能，包括軌到軌輸出、低失調電壓（±125μV，典型值）、低失調漂移（±0.3μV/°C，典型值）和 4.5MHz 帶寬。

數據手冊：*附件：TLV9154 四通道、16V、4.5MHz、低功耗運算放大器技術手冊.pdf

寬差分輸入電壓范圍、高輸出電流 (±75mA)、高壓擺率 (20V/μs) 以及低噪聲 (10.5nV/√Hz) 等便捷特性使TLV915x 成為一款適用于工業應用的穩健而噪聲低的運算放大器。

TLV915x 產品系列運算放大器采用標準封裝，指定溫度為 -40°C 至 125°C。

特性
? 低失調電壓：±125μV
? 低失調電壓漂移：±0.3μV/°C
? 低噪聲：1kHz 時為 10.5nV/√Hz
? 高共模抑制：120dB
? 低偏置電流：±10pA
? 軌至軌輸入和輸出
? 寬帶寬：4.5MHz GBW
? 高壓擺率：20V/μs
? 低靜態電流：每個放大器 560μA
? 寬電源電壓：±1.35V 至 ±8V，2.7V 至 16V
? 強大的 EMIRR 性能：輸入引腳上采用 EMI/RFI 濾波器
? 電源軌的差分和共模輸入電壓范圍
? 行業標準封裝：
– 單通道型號采用 SOT-23-5、SOT-23-6 和SC70-5
– 雙通道型號采用 SOIC-8、SOT-23-8、
TSSOP-8、VSSOP-8、WSON-8 和 X2QFN-10封裝
– 四通道型號采用 SOIC-14、SOT-23-14、TSSOP-14 和 X2QFN-14 封裝

引腳功能和配置

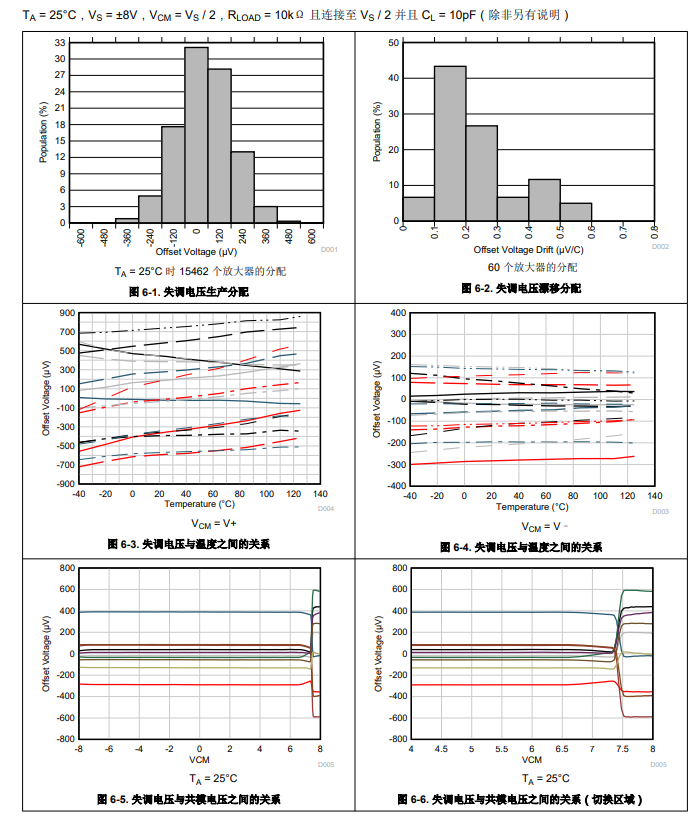

典型特性

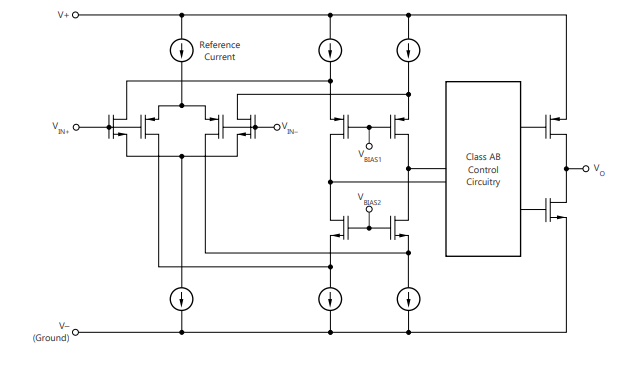

功能方框圖

應用
? 專業麥克風和無線系統
? 多路復用數據采集系統
? 測試和測量設備
? 工廠自動化和控制
? 高側和低側電流檢測
