TLV3541、TLV3542 和 TLV3544 分別為單通道、雙通道和四通道低功耗（每通道電流為 5.2mA）、高速、單位增益穩定的軌到軌輸入/輸出運算放大器，設計用于 所需 帶寬較寬的視頻及其他應用。

數據手冊：*附件：TLV3544 四通道 200MHz RRIO CMOS 運算放大器技術手冊.pdf

此類器件僅消耗 6.5mA（最大值）電源電流，增益帶寬為 200MHz、轉換率為 150V/μs，f = 1MHz 時的低噪聲輸入為 7.5nV/√Hz。憑借這種高帶寬、高轉換率和低噪聲特性組合，TLV354x 系列器件適用于低壓高速信號調節系統。

TLV354x 系列運算放大器經過優化，適用于 2.5V (±1.25V) 至 5.5V (±2.75V) 范圍內的單電源或雙電源操作。共模輸入范圍超出電源供電范圍。輸出擺幅處于 100mV 電壓軌范圍內，支持的動態范圍較寬。

TLV354x 器件的額定工作溫度范圍為 -40°C 至 +125°C。TLV354x 系列器件可用作多種經濟型寬帶寬運算放大器的插入式替換件。

特性
? 面向成本敏感型系統的寬帶寬放大器
? 單位增益帶寬：200MHz
? 高轉換率：150V/μs
? 低噪聲：7.5 nV/√Hz
? 軌至軌 I/O
? 高輸出電流：> 100mA
? 出色的視頻性能：
– 差分增益：0.02%，相位差：0.09°
– 0.1dB 增益平坦度：40MHz
? 低輸入偏置電流：3pA
? 靜態電流：5.2mA
? 熱關斷
? 電源范圍：2.5V 至 5.5V

引腳功能和配置

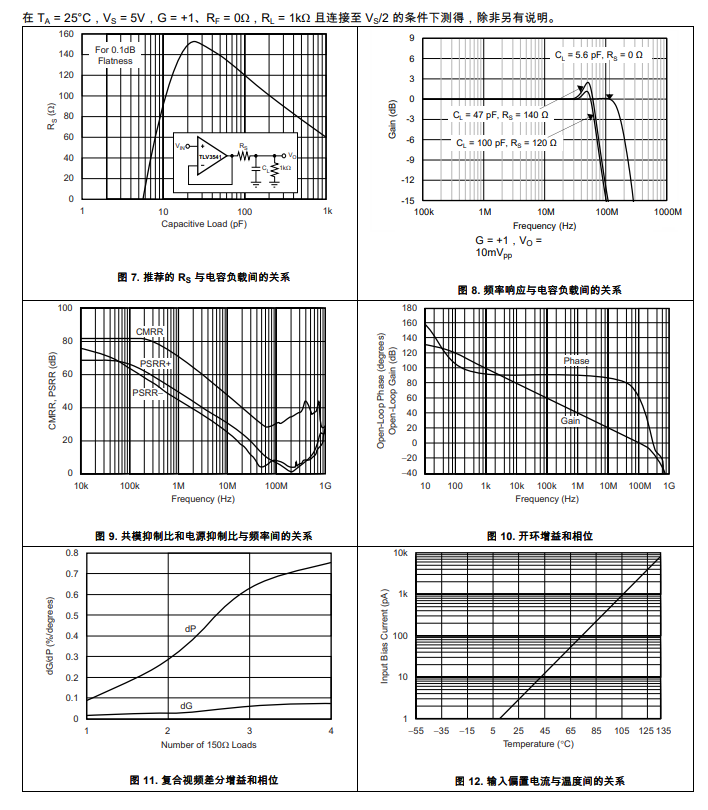

典型特性

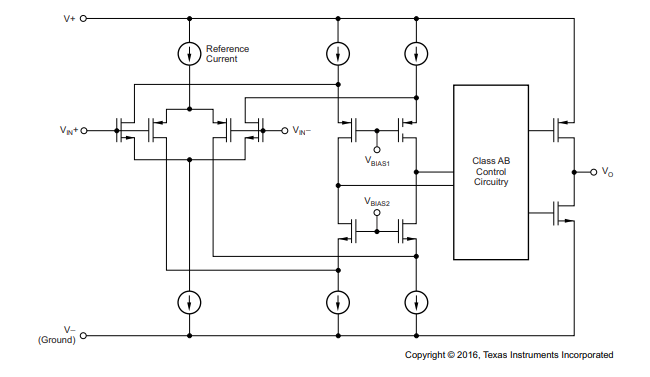

功能方框圖

應用
? 高分辨率模數轉換器 (ADC) 驅動器放大器
? IR 觸控
? 低壓高頻信號處理
? 視頻處理
? 收發器基站
? 光網絡、可調激光器
? 光電二極管互阻放大器
? 條形碼掃描儀
? 快速電流感測放大器
? 超聲波成像
