PKE發射模塊125KHz低頻發射天線結構與制作工藝

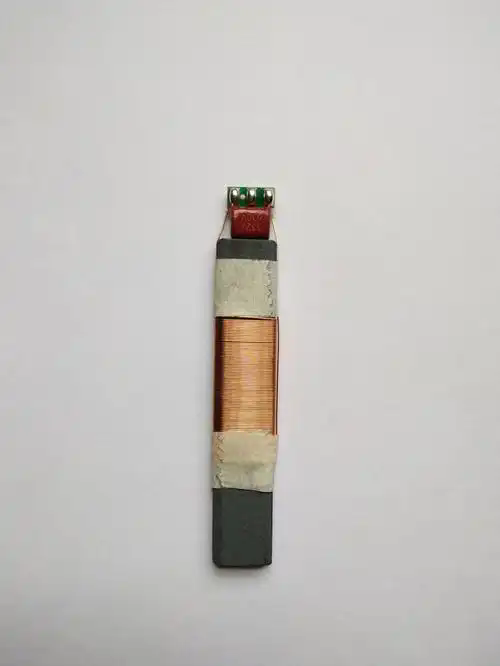

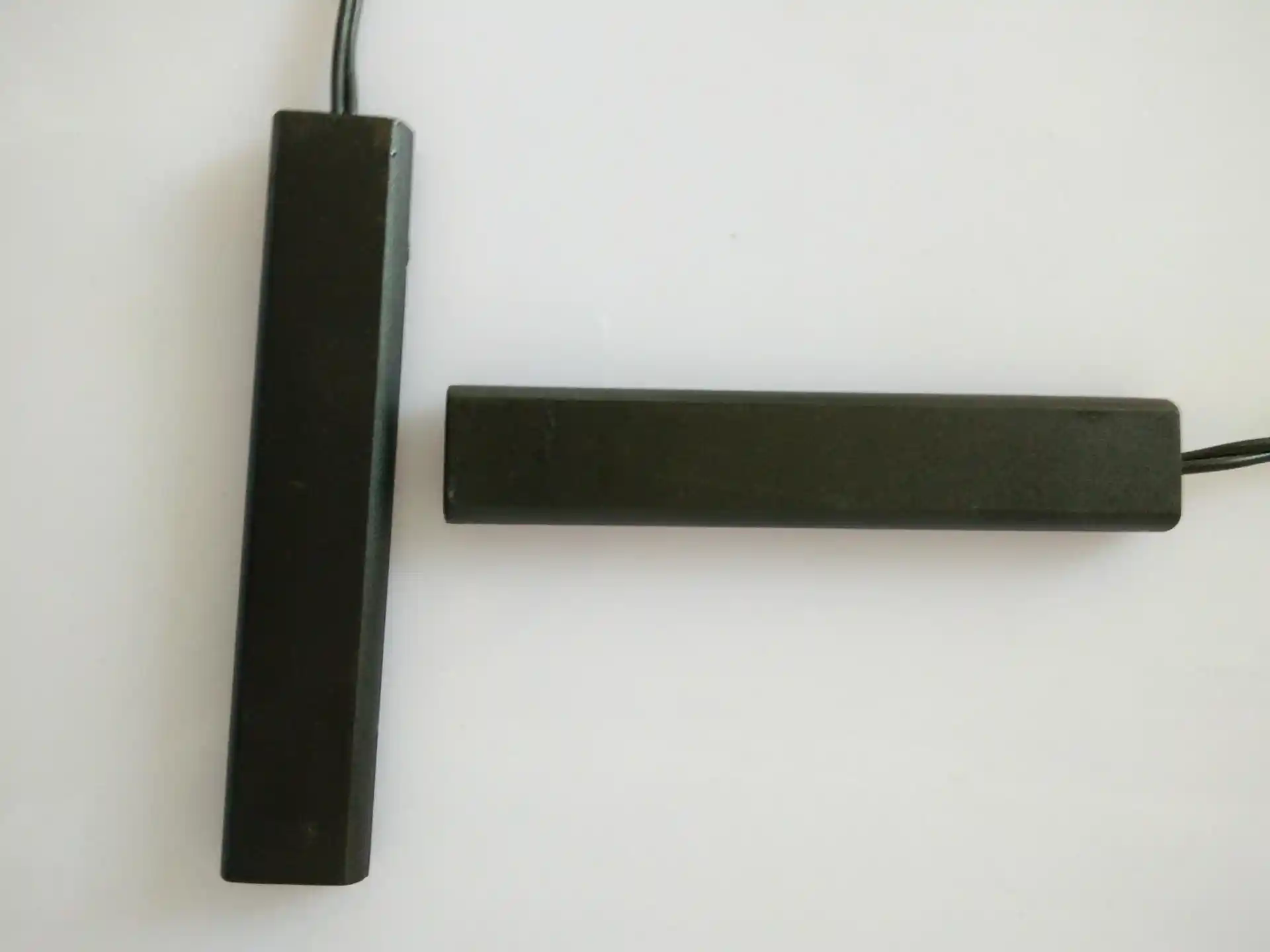

PKE低頻天線的結構主要由高Q值磁棒電感和高壓電容組成，需經過繞線、焊接、組裝、調測和密封等近20道工藝制作而成。125K低頻發射天線，是由一個高Q值磁棒天線和一個高壓電容組成，并用硅膠密封在塑膠外殼里的一個中低頻高電壓諧振模塊，還需經過6道完整檢測。

工作原理
基站單元會不停地發送一條編碼為125kHz的低頻報文，以搜尋并喚醒一定范圍內的應答器。該信號范圍內的所有應答器都能接收到該報文，并對編碼的數據字段進行驗證。一旦車主身上的應答器識別成功，它就會自動發送一條頻率為433.92MHz的射頻Keeloq編碼報文。當觸發事件發生（如拉動門把手）時，基站單元發送低頻報文，應答器（鑰匙）接收并驗證該報文。若驗證成功，應答器發送射頻報文，基站單元接收并解碼，若識別成功，則執行開門操作。

特性
高Q值與遠距離發射：Q值高，發射距離遠。不同型號的天線感應距離有所不同，如A款PKE低頻發射天線YD50M351J - 125K感應距離為0 - 3.0M；B款YD65M491J - 125K感應距離為0 - 4M；C款YD75M491J - 125K感應距離為0 - 4.5M；D款YD84M351J - 125K感應距離為0 - 5.0M。
穩定性好：溫差頻點漂移小，一致性和穩定性佳。能夠在不同的溫度環境下保持較好的性能。
信號覆蓋廣：信號覆蓋范圍廣泛，基本無盲區，確保信號可靠接收。
環境適應性強：具備防震、抗寒、耐溫等特性，可適應較為惡劣的工作環境。

應用領域
汽車領域：移動管家PKE發射模塊125KHz低頻發射天線廣泛用于汽車的無鑰匙進入系統、PEPS系統、一鍵啟動以及舒適進入系統等。也可用于摩托車、電動車、物流運輸車輛的智能開鎖和防盜裝置。
收費系統：可應用于路邊停車場、公共收費系統的自動感應裝置中。
智能家居領域：在智能家居、門禁、監視系統、辦公自動化等智能感應裝置中發揮作用2。
畜牧與寵物領域：用于畜牧管理、訓養以及寵物防犯產品中。

安裝注意事項
天線布局：由于低頻發射方向性較強，且存在些許的盲區，接收端一般采用3D三維立體感應天線，也可以用單軸PKE天線，按X、Y、Z布局，以縱橫交錯的安裝方式，確保信號可靠接收。
遠離金屬體：金屬會弱化磁場，引起電感量和Q值的改變，隨之諧振頻率改變，從而導致感應距離改變，因此在安裝使用中應盡量遠離金屬體。
多種規格和型號的天線，包括不同頻率、不同的線長、不同端子、不同的外殼等，還能根據客戶的要求匹配不同、工業等級的電容 。
