LM2902 低功耗雙極性運算放大器技術手冊
該電路由四個采用內部頻率補償?shù)莫?dú)立高增益運算放大器（運放）組成，專為汽車和工業控制系統設計。
數據手冊：*附件：LM2902 低功耗雙極性運算放大器技術手冊.pdf
該器件可在廣泛的電壓范圍內由單一電源供電運行。此外，也可由多個分離電源供電運行，低功耗電源電流消耗與電源電壓大小無關。
功能
- 寬增益帶寬：1.3 MHz
- 輸入共模電壓范圍包括負供電軌
- 大電壓增益：100 dB
- 每個放大器的供電電流：375 μA
- 低輸入偏置電流：20 nA
- 低輸入偏移電流：2 nA
- 寬電源電壓范圍：
- 單電源：3 V至30 V
- 雙電源：±1.5 V至±15 V
線路圖

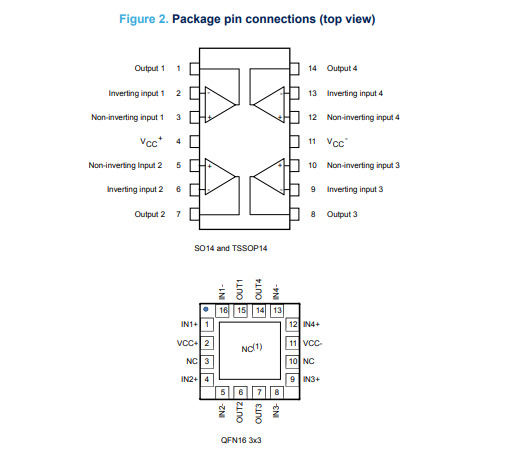

引腳信息

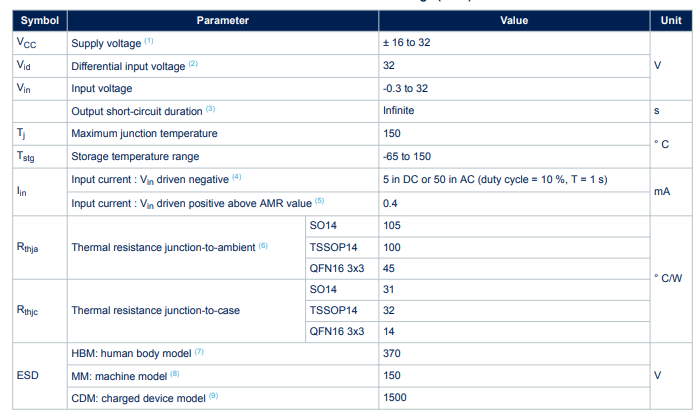

絕對最大額定值和操作條件

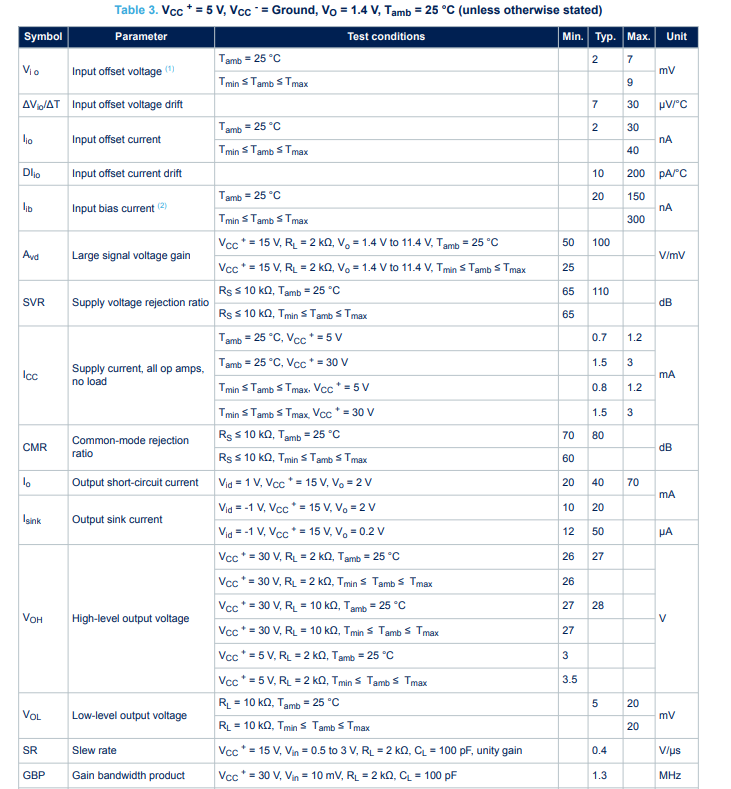

電氣特性

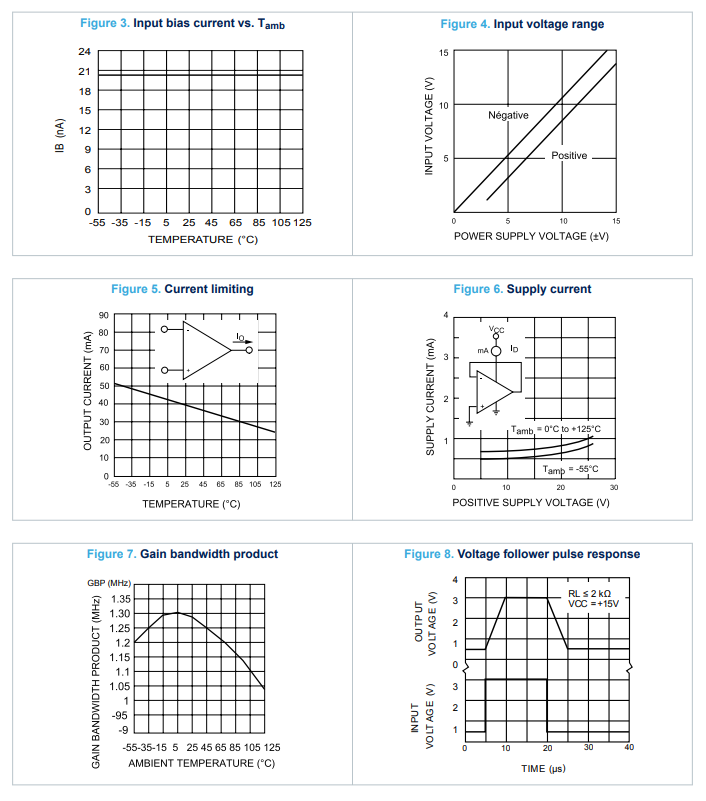

電氣特性曲線

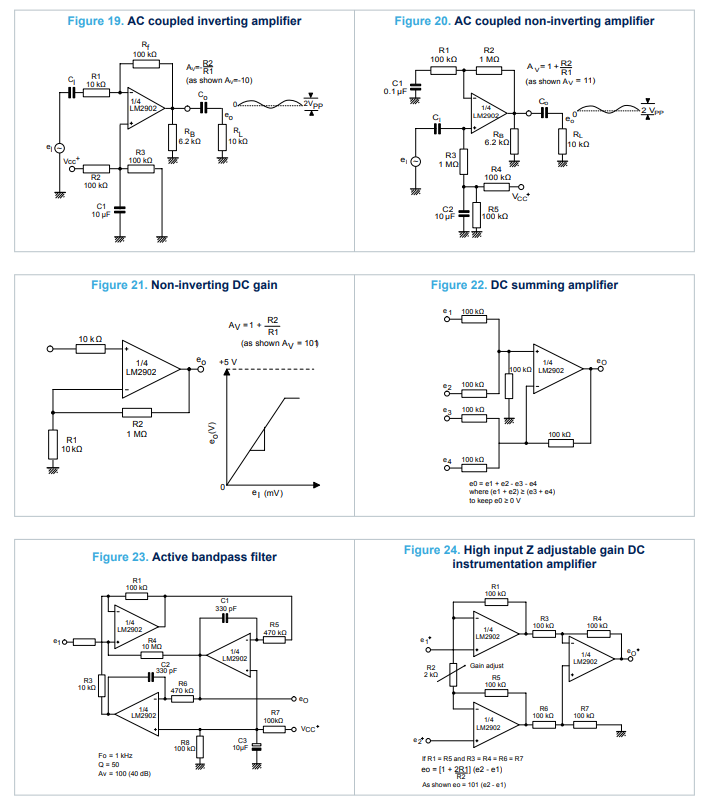

典型的單電源應用
