      LM224A 低功耗、低輸入偏置電流、四路運算放大器技術手冊

      科技觀察員 ? 2025-04-08 09:32 ? 次閱讀

      LM124、LM224x和LM324x由四個獨立的高增益運算放大器組成，在內部進行頻率補償。它們可在廣泛的電壓范圍內由單一電源供電運行。

      此外，也可由多個分離電源供電運行，低功耗電源電流消耗與電源電壓大小無關。

      數據手冊：*附件：LM224A 低功耗、低輸入偏置電流、四路運算放大器技術手冊.pdf

      功能

      • 寬增益帶寬：1.3 MHz
      • 輸入共模電壓范圍包括接地
      • 大電壓增益：100 dB
      • 極低的供電電流/放大器：375 μA
      • 低輸入偏置電流：20 nA
      • 低輸入電壓：最高3 mV
      • 低輸入偏移電流：2 nA
      • 寬電源電壓范圍：
      • 單電源：3 V至30 V
      • 雙電源：±1.5 V至±15 V

      引腳連接和示意圖

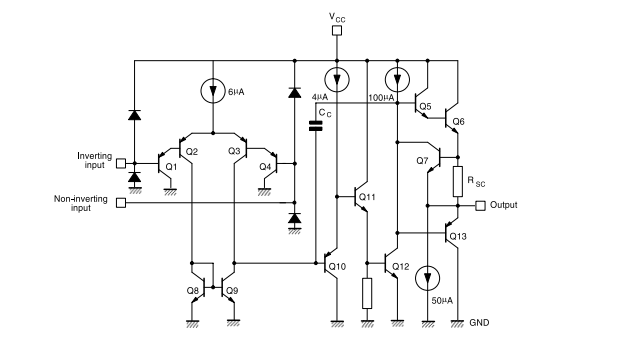

      線路圖

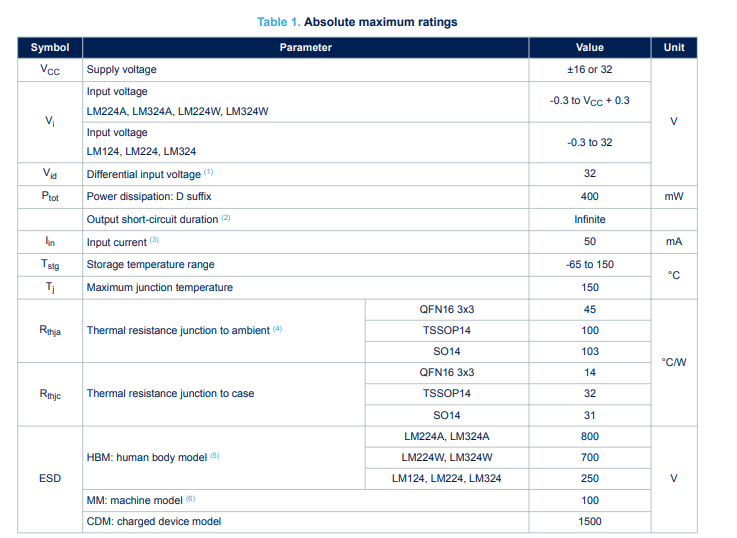

      絕對最大額定值

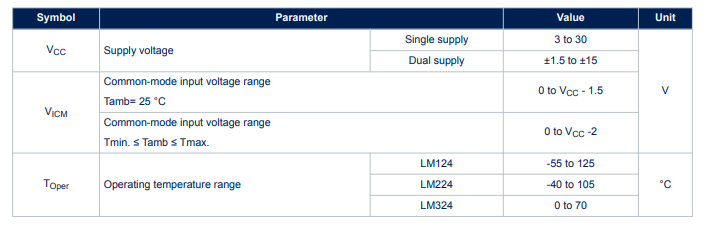

      操作環境

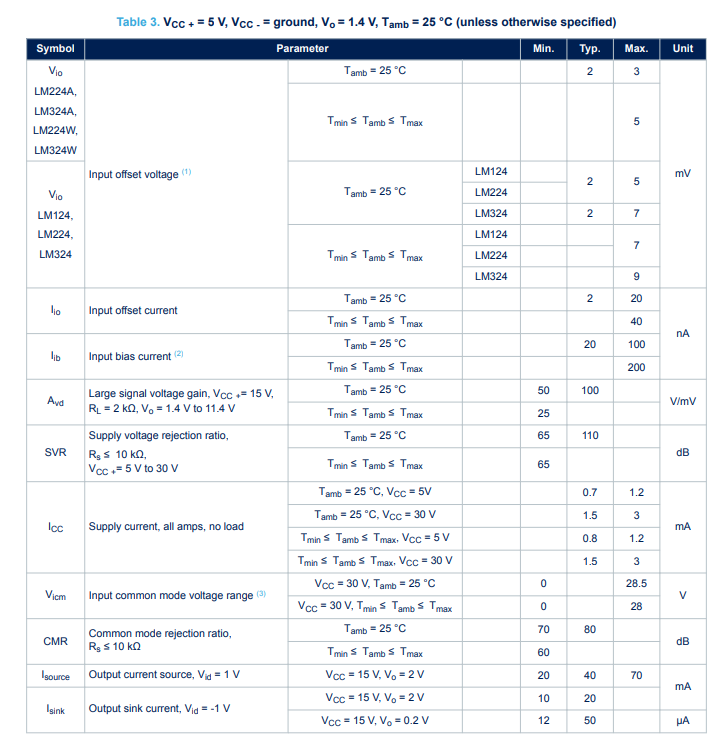

      電氣特性
