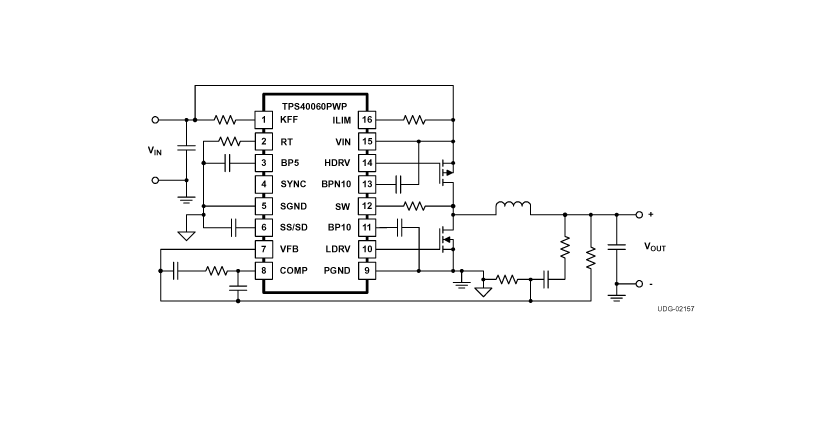

TPS40060 和 TPS40061 是高壓、寬輸入（10 V 至 55 V）同步、 降壓轉換器。

該系列器件具有多種用戶可編程功能，具有設計靈活性 功能，包括;軟啟動、UVLO、工作頻率、電壓前饋、高側 電流限制和環路補償。這些器件也可以同步到外部 供應。
*附件：TPS40060 寬輸入同步降壓控制器數據表.pdf

TPS40060 和 TPS40061 集成了用于外部 P 溝道的 MOSFET 柵極驅動器 高壓側和 N 溝道同步整流器 （SR） MOSFET。柵極驅動邏輯包含 防交叉?zhèn)鲗?dǎo)電路，防止高側和同步整流器同步 傳導。

特性

• 工作輸入電壓 10 V 至 55 V
• 輸入電壓前饋補償
• < 1% 內部 0.7V 基準
• 可編程固定頻率、高達 1MHz
  的電壓模式控制器
• 用于高側 P 溝道
  和同步 N 溝道 MOSFET 的內部柵極驅動輸出
• 16 引腳 PowerPAD 封裝 （θ JC （英語） = 2°C/W）
• 熱關斷
• 外部可同步
• 可編程高側檢測短路保護
• 可編程閉環軟啟動

參數

方框圖

概述

TPS40060是一款高壓、寬輸入（10V至55V）同步降壓控制器，適用于網絡設備、電信設備、基站和服務器等應用。該控制器具有多種用戶可編程功能，如軟啟動、欠壓鎖定（UVLO）、工作頻率、電壓前饋、高側電流限制和環路補償。

主要特性

• ?輸入電壓范圍?：10V至55V
• ?可編程固定頻率?：最高可達1MHz
• ?電壓模式控制器?
• ?內部柵極驅動輸出?：用于高側P通道和同步N通道MOSFET
• ?熱關斷保護?
• ?外部同步功能?
• ?可編程閉環軟啟動?
• ?高側檢測短路保護?

封裝與引腳

• ?封裝類型?：16引腳PowerPAD? HTSSOP（PWP）
• ?關鍵引腳?：
  • VIN：電源電壓
  • VFB：反饋電壓輸入
  • COMP：誤差放大器輸出
  • ILIM：電流限制引腳
  • SS/SD：軟啟動/關斷引腳
  • SYNC：同步引腳
  • PGND：功率地
  • SGND：信號地
  • HDRV：高側柵極驅動輸出
  • LDRV：低側柵極驅動輸出

電氣特性

• ?靜態電流?：輸出驅動器不切換時，典型值為2.5mA
• ?參考電壓?：內部5V和10V參考，精度±1%
• ?振蕩器頻率?：270kHz至330kHz
• ?軟啟動時間?：通過外部電容編程，典型值為155μs（C SS = 220pF）
• ?電流限制?：可編程，典型值為10μA

應用信息

• ?SW節點電阻?：建議在低側MOSFET漏極和控制器SW引腳之間放置一個10Ω電阻，以防止負電壓影響控制器操作。
• ?設置開關頻率?：通過單個電阻（R T ）到地來設置。
• ?編程斜坡發生器電路?：通過單個電阻（R KFF ）到VIN來編程PWM斜坡，以實現電壓前饋控制。
• ?軟啟動編程?：通過充電外部電容（C SS ）來實現控制的輸出電壓斜坡上升。
• ?電流限制編程?：使用兩層保護方案，包括脈沖逐脈沖保護和故障計數器。

布局考慮

• ?PowerPAD封裝?：提供低熱阻，利于散熱。電路板底部應有鍍錫銅區域，并通過熱過孔連接到內部或外部銅平面。
• ?MOSFET封裝?：選擇取決于MOSFET功耗和預計操作條件，DPAK封裝通常提供最低熱阻。
• ?接地和電路布局?：信號地（SGND）和功率地（PGND）應分開，敏感節點應連接到SGND平面，SGND平面應通過單點連接到PGND平面。

設計示例

提供了一個從18V DC至55V DC輸入，3.3V ±2%輸出，5A最大穩態電流，130kHz開關頻率的設計示例，詳細計算了電感值、輸出電容、軟啟動電容、電流限制電阻和環路補償值等參數。

封裝選項

提供了多種封裝選項，包括HTSSOP PWP封裝，有90個和2000個裝帶和卷帶包裝選項，以及符合RoHS和Green標準的無鉛鍍鎳鈀金（NIPDAU）表面處理。
