光功率計哪個牌子好_光功率計有哪些品牌

姚小熊27 ? 來源:網絡整理 ? 2018-03-22 16:23 ? 次閱讀

什么是光功率計

光功率計(opticalpowermeter)是指用于測量絕對光功率或通過一段光纖的光功率相對損耗的儀器。在光纖系統中,測量光功率是最基本的,非常像電子學中的萬用表;在光纖測量中,光功率計是重負荷常用表。通過測量發射端機或光網絡的絕對功率,一臺光功率計就能夠評價光端設備的性能。用光功率計與穩定光源組合使用,則能夠測量連接損耗、檢驗連續性,并幫助評估光纖鏈路傳輸質量。

光功率計的使用方法

1、光功率計測絕對光功率時,只要接上光源,看屏幕第二排以DBM為單位的數值即為光功率數值。

2、測光纖衰減,如果知道發光設備的發光值,可以直接連上被測光纖,并得出數值后與發光設備的發光值相減,即可得出光纖的衰減值。若不知道發光設備的發光值,按以下操作:

光功率計相關單位:發光值dBm

1)首先需要有提供光源的設備,如光纖收發器,光端機,光模塊,穩定光源等可以提供850nm、960nm、1300nm、1310nm、1490nm、1550nm中的一種發光波長的光源設備。

2)調整波長nm(顯示屏第一排),此為光源輸出波長,單模一般為1310nm、1550nm,多模一般為850nm。不清楚的情況下可以咨詢發光設備廠家。

3)發光功率值dBm(顯示屏第二排),接入直接顯示即是穩定光源的發光值。

4)dB(顯示屏第三排),在第一次測量時為直接計算得出,可忽略。

一般測試使用:

測試發光值時直接插入,dBm顯示即為發光值。

測試衰減(dB),設:發光設備出來的發光值為A,再接上需要測試的光纖線,出來的發光值為B,這兩個發光值相減即為被測線路衰減。此時可以通過自動計算來得出,在測出來設備的發光值后,按下ZERO清零(不關機情況下)后再接上需要測的光纖線,第三排將直接得出衰減。

光功率計操作注意事項

光功率的單位是dbm,在光纖收發器或交換機的說明書中有它的發光和接收光功率,通常發光小于0dbm,接收端能夠接收的最小光功率稱為靈敏度,能接收的最大光功率減去靈敏度的值的單位是db(dbm-dbm=db),稱為動態范圍,發光功率減去接收靈敏度是允許的光纖衰耗值。測試時實際的發光功率減去實際接收到的光功率的值就是光纖衰耗(db)。接收端接收到的光功率最佳值是能接收的最大光功率-(動態范圍/2),但一般不會這樣好。由于每種光收發器和光模塊的動態范圍不一樣,所以光纖具體能夠允許衰耗多少要看實際情形,一般來說允許的衰耗為15-30db左右。

有的說明書會只有發光功率和傳輸距離兩個參數,有時會說明以每公里光纖衰耗多少算出的傳輸距離,大多是0.5db/km.用最小傳輸距離除以0.5,就是能接收的最大光功率,如果接收的光功率高于這個值,光收發器可能會被燒壞。用最大傳輸距離除以0.5,就是靈敏度,如果接收的光功率低于這個值,鏈路可能會不通。

光纖的連接有兩種方式,一種是固定連接一種是活動連接,固定連接就是熔接,是用專用設備通過放電,將光纖熔化使兩段光纖連接在一起,優點是衰耗小,缺點是操作復雜靈活性差。活動連接是通過連接器,通常在ODF上連接尾纖,優點是操作簡單靈活性好缺點是衰耗大,一般說來一個活動連接的衰耗相當于一公里光纖。光纖的衰耗可以這樣估算:包括固定和活動連接,每公里光纖衰耗0.5db,如果活動連接相當少,這個值可以為0.4db,單純光纖不包括活動連接,可以減少至0.3db,理論值純光纖為0.2db/km;為保險計大多數情況下以0.5為好。

光纖測試TX和RX必須分別測試,在單纖情況下由于僅使用一纖所以當然只需測試一次。單纖的實現原理據生產公司講是波分復用,但本人認為使用光纖耦合器的可能性更高。

什么是光功率計用于測量絕對光功率或通過一段光纖的光功率相對損耗。在光纖系統中,非常像電子學中的萬用表。在光纖測量中,光功率計是重負荷常用表。通過測量發射端機或光網絡的絕對功率,一臺光功率計就能夠評價光端設備的性能。用光功率計和穩定光源組合使用,則能夠測量連接損耗、檢驗連續性,并幫助評估光纖鏈路傳輸質量。

針對用戶的具體應用,要選擇適合的光功率計,應該關注以下各點:

1、選擇最優的探頭類型和接口類型。

2、評價校準精度和制造校準程序,和你的光纖和接頭要求范圍相匹配。

3、確定這些型號和你的測量范圍和顯示分辨率相一致。

4、具備直接插入損耗測量的dB作用。

光功率計哪個牌子好

1、諾方舟

諾方舟公司,全稱深圳市諾方舟電子有限公司,是一家專業致力于通信網絡測試和維護的高新技術企業,從事通信儀表和網絡維護產品的研發、生產和銷售。

公司先后通過了德國TUV的ISO9001系列質量認證、CE認證,并在技術開發和應用領域取得了多項技術專利。公司產品已廣泛應用于國內各大電信、廣電運營商,同時也贏得了來自北美、中北歐、東亞及東南亞等海外客戶的認可和信任。目前公司的主要產品有光儀器儀表產品(如光功率計、光源、光纖收發器等),查線器產品(如近距離探測器NF-801及806,管道及墻壁線路探測器等),網絡線纜長度測試儀(另附有尋線功能,PING測試功能等),網絡壓接工具,感應式測電筆等產品。

2、日本安立

安立集團的前身為安立電子株式會社,總部位于日本,主要業務包括:通信測量、工業機械、信息、電子元器件等;其中,測量行業占到每年集團業務總量的50%以上。

安立公司的產品涉及的領域包括:微波/射頻測試、無線通信測試、工業自動化、數字傳輸測試、IP測試、光通信測試、信息終端、電子元器件等。其中,測試測量領域的業務量占到每年公司業務總量的70%左右。在3G/LTE終端的一致性測試,信令測試,生產測試領域,安立公司處于業界領先水平。此外,在光通信測試及高速誤碼測試等方面,如光時域反射儀、光譜分析儀、傳輸測試儀、100GE測試、28G/56G誤碼測試等方面也處于非常領先的位置;在射頻/微波的手持式測試儀表方面,安立公司更是處于業界的領導位置。

3、迪威普

南京迪威普光電技術有限公司是一家通過ISO9000質量體系認證的高新技術企業,專業從事光電技術產品的研發,生產和銷售。公司生產經營的光纖熔接機、光時域反射儀(OTDR)、光源光功率計、光纖光纜、光纜施工工具及器材、光纜吹纜機、光纖熔融拉錐設備、光無源器件等產品,廣泛應用于電信、移動、聯通、郵電、廣電、電力、鐵路、石化、部隊、煤炭、科研院校等領域。

4、福祿克

福祿克(Fluke)公司隸屬于丹納赫(Danaher)集團。是世界電子測試工具生產、分銷和服務的領導者,成立于1948年,已授權的分銷商遍布世界100多個國家,雇員約2400人。

福祿克(Fluke)公司是世界電子測試工具生產、分銷和服務的領導者。福祿克公司于1948年成立,作為丹納赫集團的全資子公司,福祿克是一個跨國公司,總部設在美國華盛頓州的埃弗里德市,工廠分別設在美國、英國,荷蘭和中國。銷售和服務分公司遍布歐洲、北美、南美、亞洲和澳大利亞。福祿克公司已授權的分銷商遍布世界100多個國家,雇員約2400人。

聲明:本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人,不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用,如有內容侵權或者其他違規問題,請聯系本站處理。 舉報投訴
  • 光功率計
    +關注

    關注

    1

    文章

    45

    瀏覽量

    12467
收藏 人收藏

    評論

    相關推薦
    熱點推薦

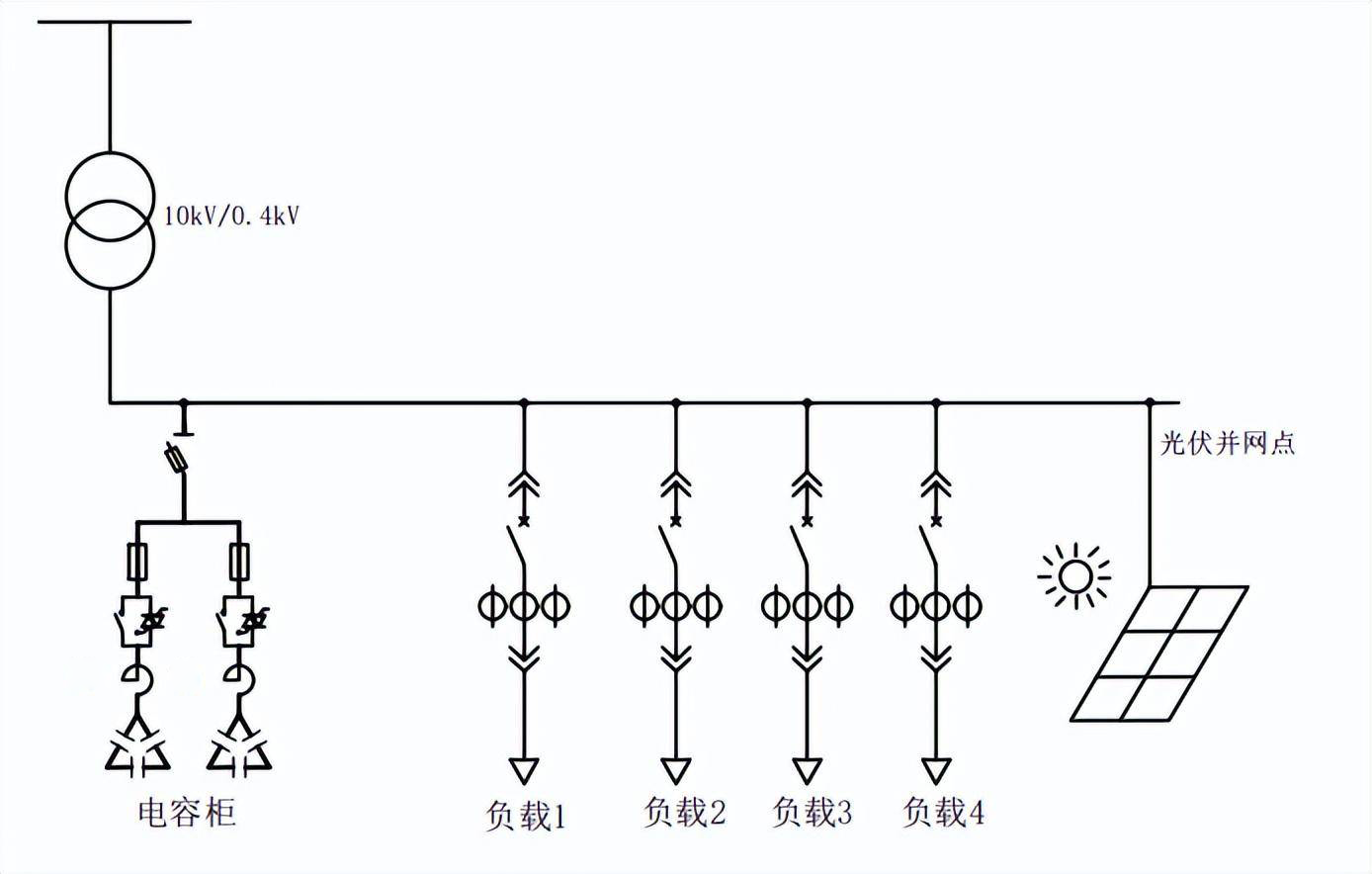

    伏并網接入點對無功補償(功率因數)的影響
