概述
AD2S99是一款可編程正弦振蕩器，能夠為旋變器和各種交流變換器提供正弦波激勵。

AD2S99還提供一個相位鎖定至其SIN和COS輸入的同步參考輸出信號（3 V p-p方波）。在應用中，SIN和COS輸入連接到變換器的次級繞組。同步參考輸出補償溫度和傳輸線纜所引起的相移，從而不需要外部預設相位補償電路。同步參考輸出可以用作ADI公司的AD2S80A、AD2S82A、AD2S83和AD2S90等旋變數字轉換器的過零參考。
數據表：*附件：AD2S99可編程振蕩器技術手冊.pdf

AD2S99采用20引腳PLCC封裝，工作溫度范圍為–40oC至+85oC。
特性

• 可編程正弦振蕩器
• 合成同步參考輸出
• 可編程輸出頻率范圍：
  2 kHz–20 kHz
• 信號丟失指示
• 20引腳PLCC封裝
• 低成本

功能框圖

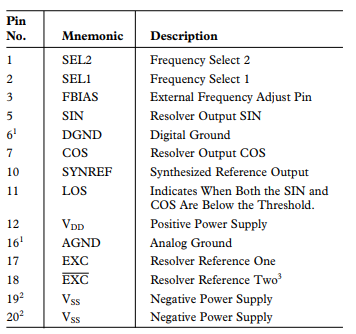

引腳配置描述

AD2S99/AD2S90典型配置

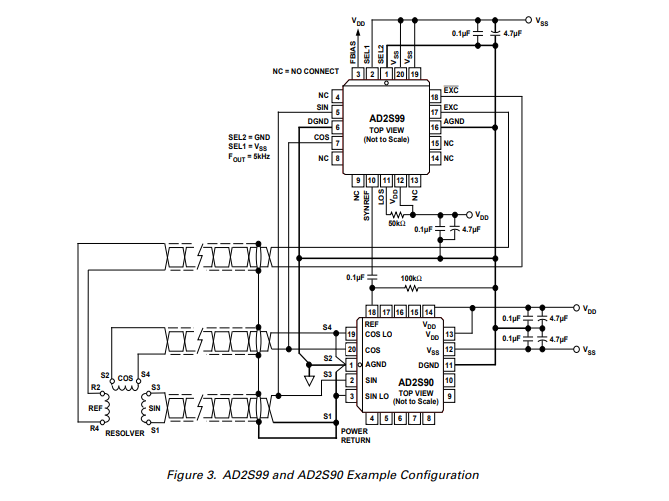

圖3展示了AD2S99振蕩器和AD2S90旋轉變壓器 - 數字轉換器的典型電路配置。AD2S90的最大輸入信號應為2 Vrms ± 10%。所有模擬接地屏蔽線都應連接到AD2S90的AGND引腳。如果使用雙絞線屏蔽線作為反饋線，屏蔽層也應連接到AD2S90的AGND引腳。

AD2S90的SYNREF輸出應通過0.1 μF電容連接到100 kΩ電阻，再連接到地。這樣可阻斷射頻信號中的任何直流偏置。

連接AD2S99振蕩器

參考圖1。正電源電壓 V_DD應連接到引腳12，負電源電壓 V_{SS} 應連接到引腳19和20。電源極性接反會損壞器件。電源電壓值應為±5 Vdc ±5%。引腳19和20必須連接在一起，并且數字地（引腳6）必須在AD2S99本地連接到模擬地（引腳16）。

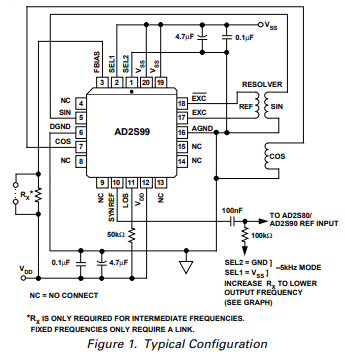

圖1. 典型配置

建議在 VDD 與模擬地之間以及 V_SS與模擬地之間并聯去耦電容，且這些電容要靠近AD2S99放置。推薦值為100 nF（陶瓷電容）和4.7 μF（鉭電容）。當使用多個AD2S99時，每個AD2S99都應使用獨立的去耦電容。

屏蔽層也應連接到AD2S90的AGND引腳。AD2S90的SYNREF輸出應通過0.1 μF電容連接到100 kΩ電阻，再連接到地，以阻斷射頻信號中的任何直流偏置。更多詳細信息，請參考AD2S90數據手冊。
