TL4050 系列并聯電壓基準是多功能、易于使用的基準，專為各種應用而設計。雙端子固定輸出器件無需外部電容器即可工作，并且在所有電容負載下都能保持穩定。此外，該基準具有低動態阻抗、低噪聲和低溫度系數，可在較寬的工作電流和溫度范圍內保持穩定的輸出電壓。

TL4050 提供三種初始公差，從 A 級的 0.1%（最大值）到 C 級的 0.5%（最大值）不等。因此，設計人員在為任何應用選擇最佳性價比時提供了很大的靈活性。TL4050 采用節省空間的 SOT-23-3 和 SC-70 封裝，最小電流為 45μA（典型值），也是便攜式應用的絕佳選擇。
*附件：TL4050 精密微功率并聯電壓基準 數據表.pdf

TL4050xI 的額定工作環境溫度范圍為 –40°C 至 85°C。 TL4050xQ 的額定工作環境溫度范圍為 –40°C 至 125°C。

特性

• 2.5V、4.096V、5V 和 10V 的固定輸出電壓
• 嚴格的輸出容差和低溫度系數
  • 最大 0.1%，50ppm/°C – A 級
  • 最大 0.2%，50ppm/°C – B 級
  • 最大 0.5%，50ppm/°C – C 級
• 低輸出噪聲：41μVRMS （典型值）
• 寬工作電流范圍：60μA （典型值） 至 15mA
• 在所有電容負載下保持穩定;無需輸出電容器
• 提供擴展溫度范圍：–40°C 至 125°C

參數

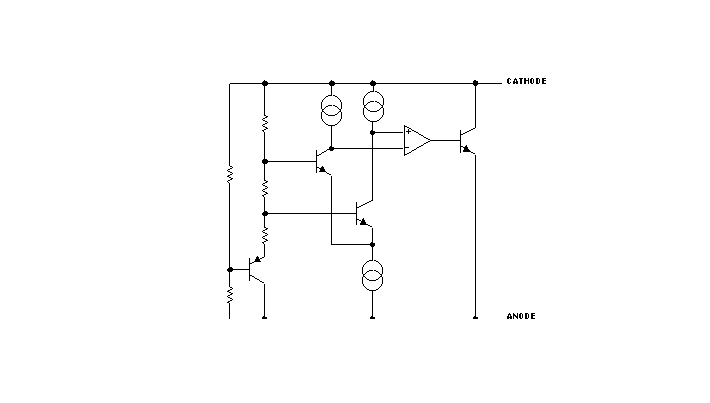

方框圖

一、產品概述

TL4050系列是一款精密微功率并聯電壓基準，提供2.5V、4.096V、5V和10V四種固定輸出電壓選項。該系列具有低溫度系數、低輸出噪聲、寬工作電流范圍（60μA至15mA）以及無需輸出電容器的穩定性等特點，適用于數據采集系統、電源供應、儀器測試設備等多種應用。

二、主要特性

• ?固定輸出電壓?：提供2.5V、4.096V、5V和10V四種選項。
• ?高精度?：初始精度可選0.1%（A級）、0.2%（B級）或0.5%（C級），溫度系數為50ppm/°C。
• ?低輸出噪聲?：典型值為41μV RMS。
• ?寬工作電流范圍?：60μA至15mA。
• ?無需輸出電容器?：在所有電容性負載下均保持穩定。
• ?擴展溫度范圍?：工作溫度范圍為-40°C至125°C（TL4050xQ系列）。

三、電氣特性

• ?反向擊穿電壓?：根據型號不同，反向擊穿電壓分別為2.5V、4.096V、5V和10V。
• ?溫度系數?：在25°C下，所有型號的溫度系數均為±50ppm/°C（最大）。
• ?長期穩定性?：在1000小時內，反向擊穿電壓的變化不超過±120ppm。
• ?輸出阻抗?：在10Hz至1MHz頻率范圍內，輸出阻抗保持較低水平。

四、應用信息

• ?輸出電容器?：TL4050無需輸出電容器即可保持穩定，但如有需要，可與任何電容性負載穩定工作。
• ?SOT-23引腳連接?：SOT-23封裝中的引腳2和3之間連接有一個寄生肖特基二極管，因此引腳3必須懸空或連接到引腳2。
• ?與ADC或DAC配合使用?：TL4050x-41特別設計用于12位數據采集系統，與ADS7842等ADC配合使用時，可提供1mV的LSB分辨率。

五、封裝與尺寸

• ?封裝類型?：提供SOT-23-3和SC-70兩種封裝選項。
• ?尺寸信息?：詳細封裝尺寸、引腳排列和間距等信息可在數據表中找到。
